Комплекс биологической очистки по РМРС

Комплекс биолигической очистки (КБО) - готовое решение для глубокой переработки сточных вод. Система обеспечивает очистку до норм сброса. КБО разработан для применения на морских и смешанного плавания судах. Это подтверждает свидетельство Российского морского регистра судоходства (форма 6.5.30 РМРС)

Комплекст состоит из нескольких судовых щитов, каждый их которых отвечает за определенную задачу.

• ШУ МВ35 — управление опреснением и контроль электропроводности.
• ШУП1-6 — управление гидрофором.
• ШУП1-6 — управление узлом биоочистки.

Функциональное назначение шкафов управления (ШУ)

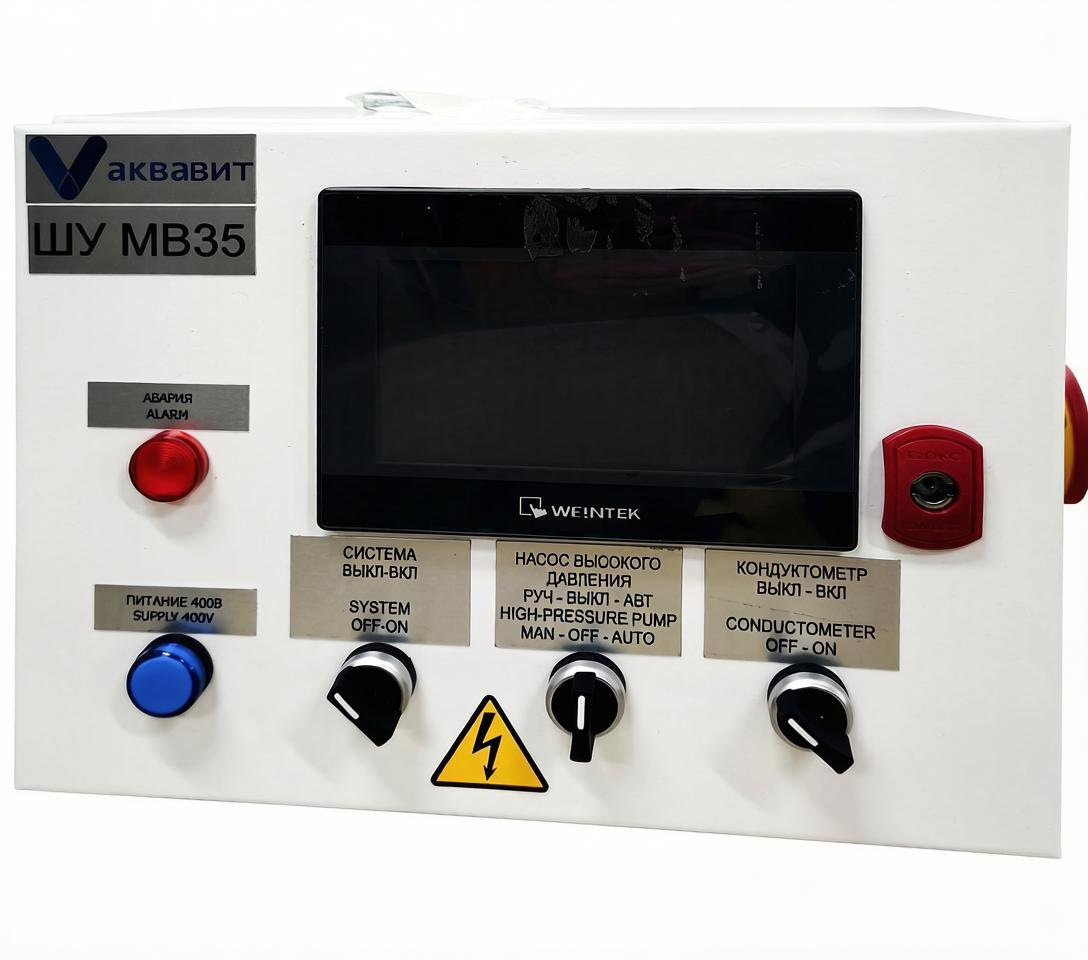

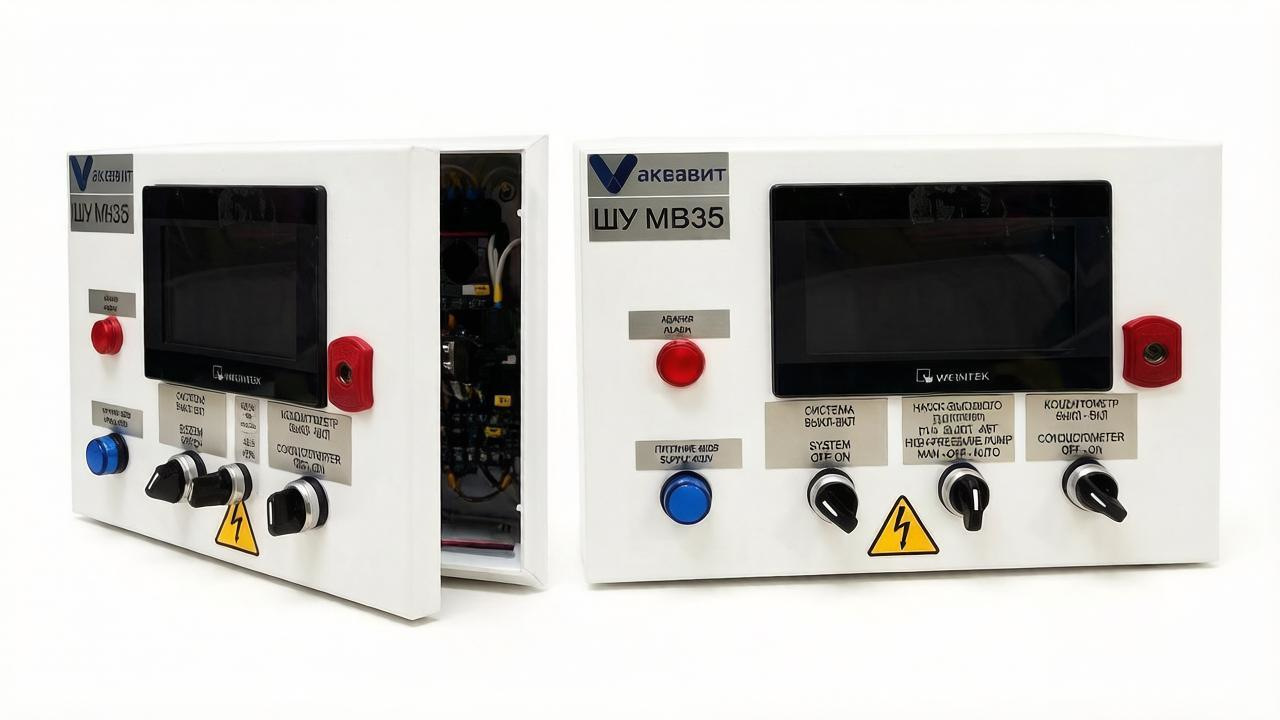

Шкаф управления опреснительными установками (ШУ МВ35) обеспечивает управление обратноосмотическим контуром, контроль качества пермеата и защиту мембранных блоков от засорения солями жесткости. Контроллер циклически считывает данные с микропроцессорного преобразователя электропроводности. При превышении заданного порога солесодержания срабатывает аварийная сигнализация, а контроллер подает команду на открытие трехходового клапана для сброса некондиционной воды в дренаж. Силовая часть управляет насосами высокого давления через контакторы и автоматы защиты MS116.

Шкаф управления гидрофором (ШУП1-6) предназначен для поддержания стабильного давления в трубопроводах промывки фильтров и подачи технической воды. Система работает по сигналам кондуктометрического датчика уровняи реле приоритета. Если уровень в накопительной емкости падает ниже критической отметки или давление в сети снижается, автоматика запускает основной насос. При пиковых нагрузках или неисправности первого агрегата реле выбора приоритета автоматически вводит в работу резервный насос , обеспечивая бесперебойность цикла обратной промывки биофильтров.

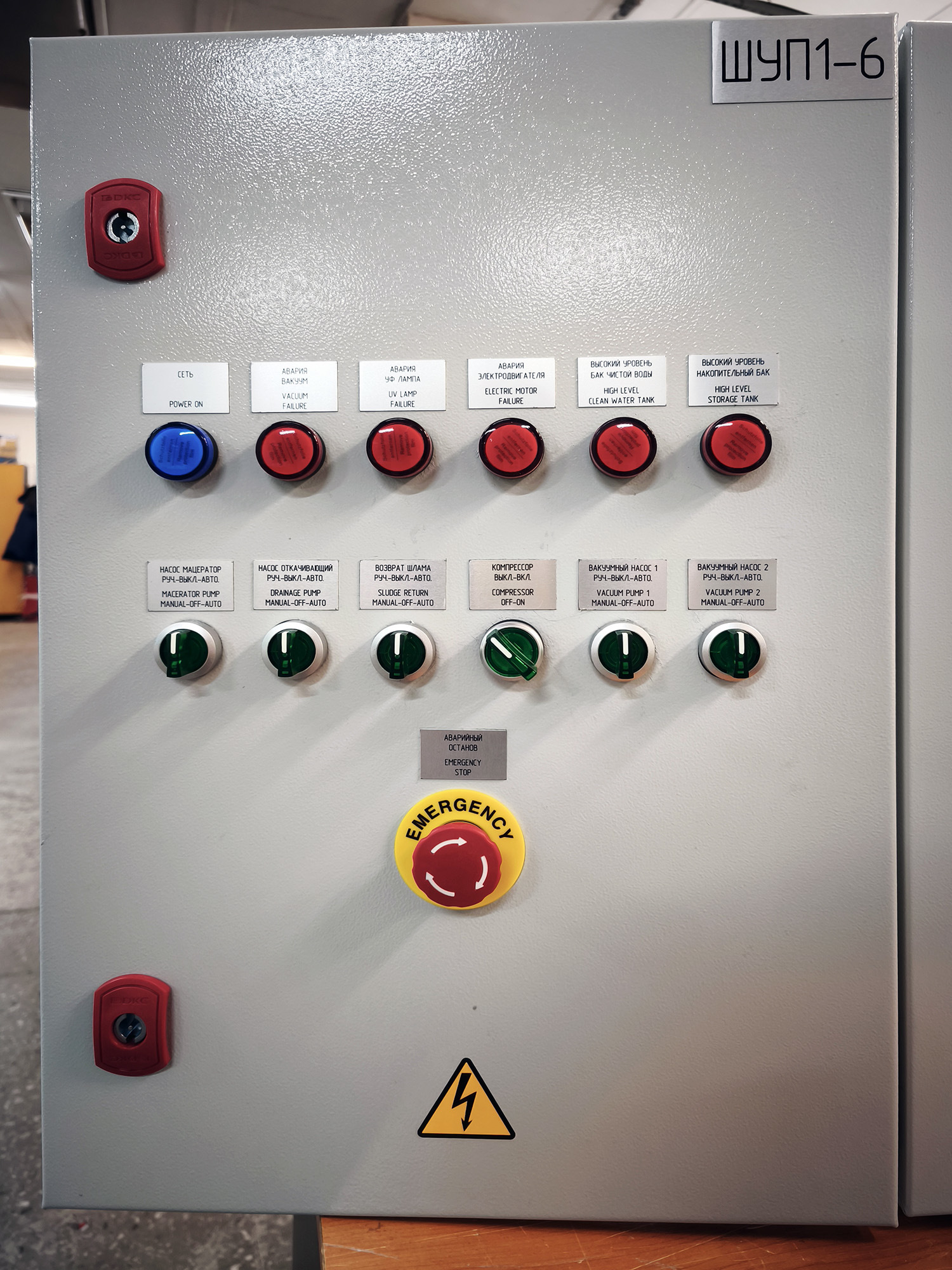

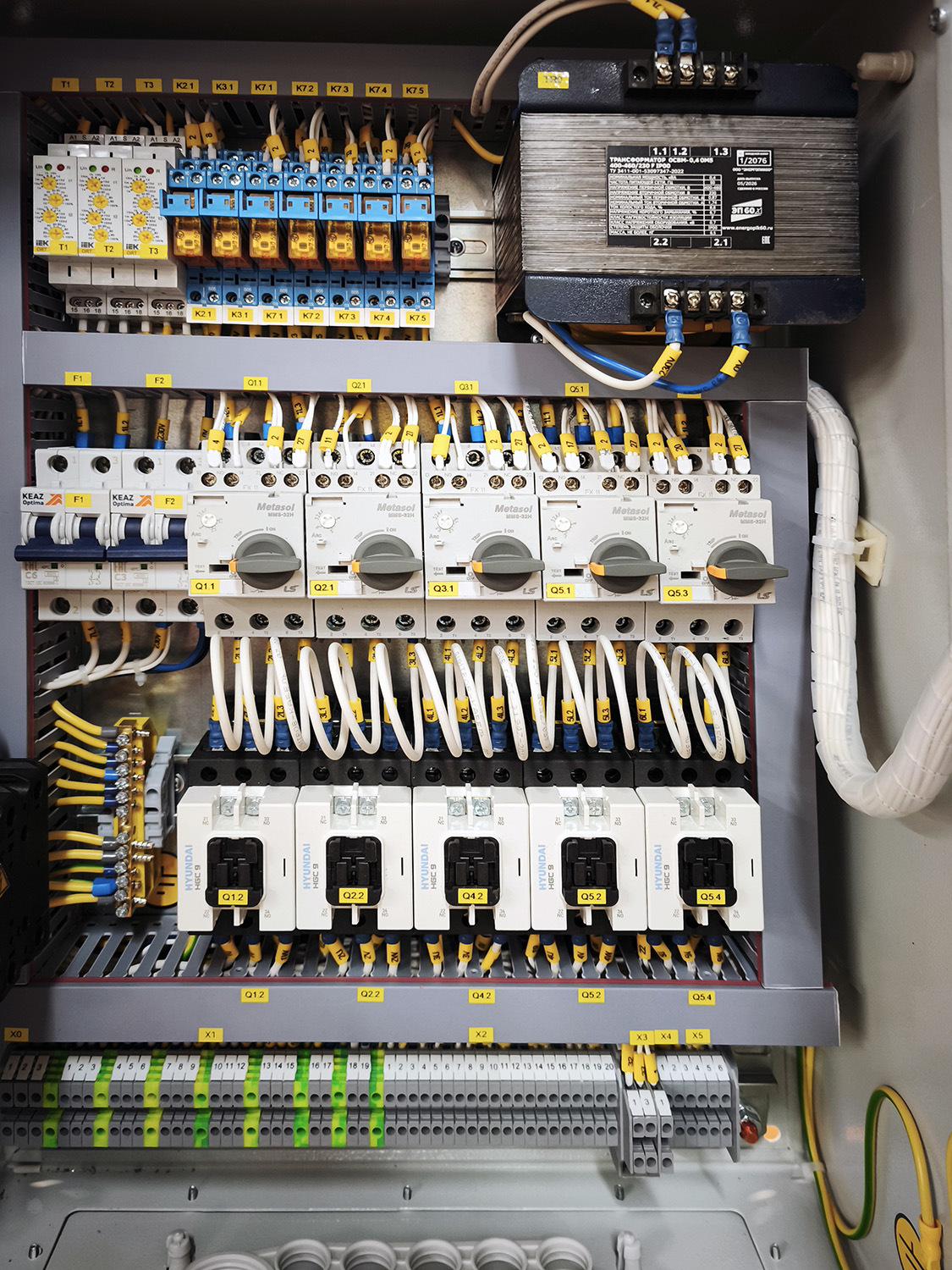

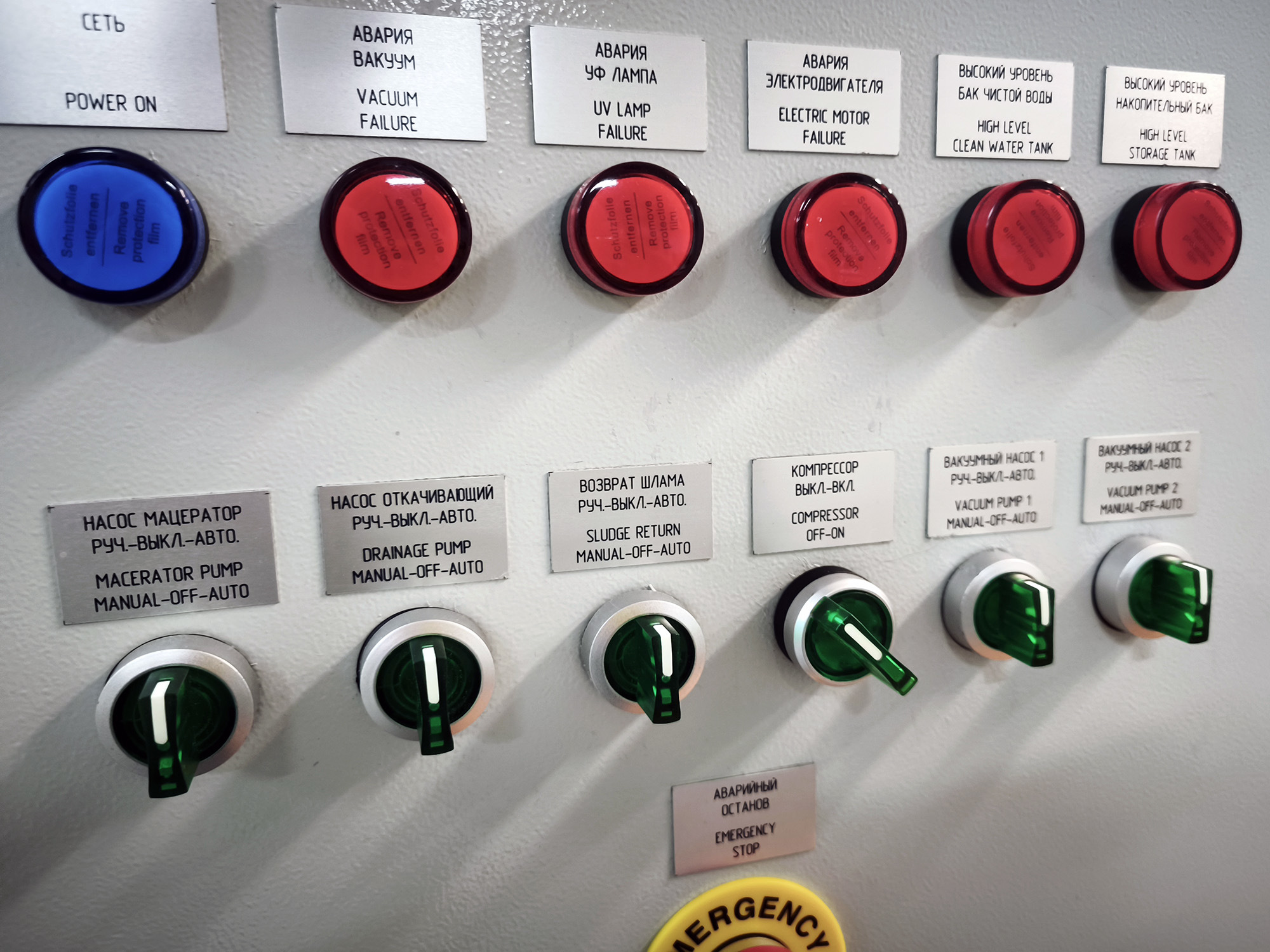

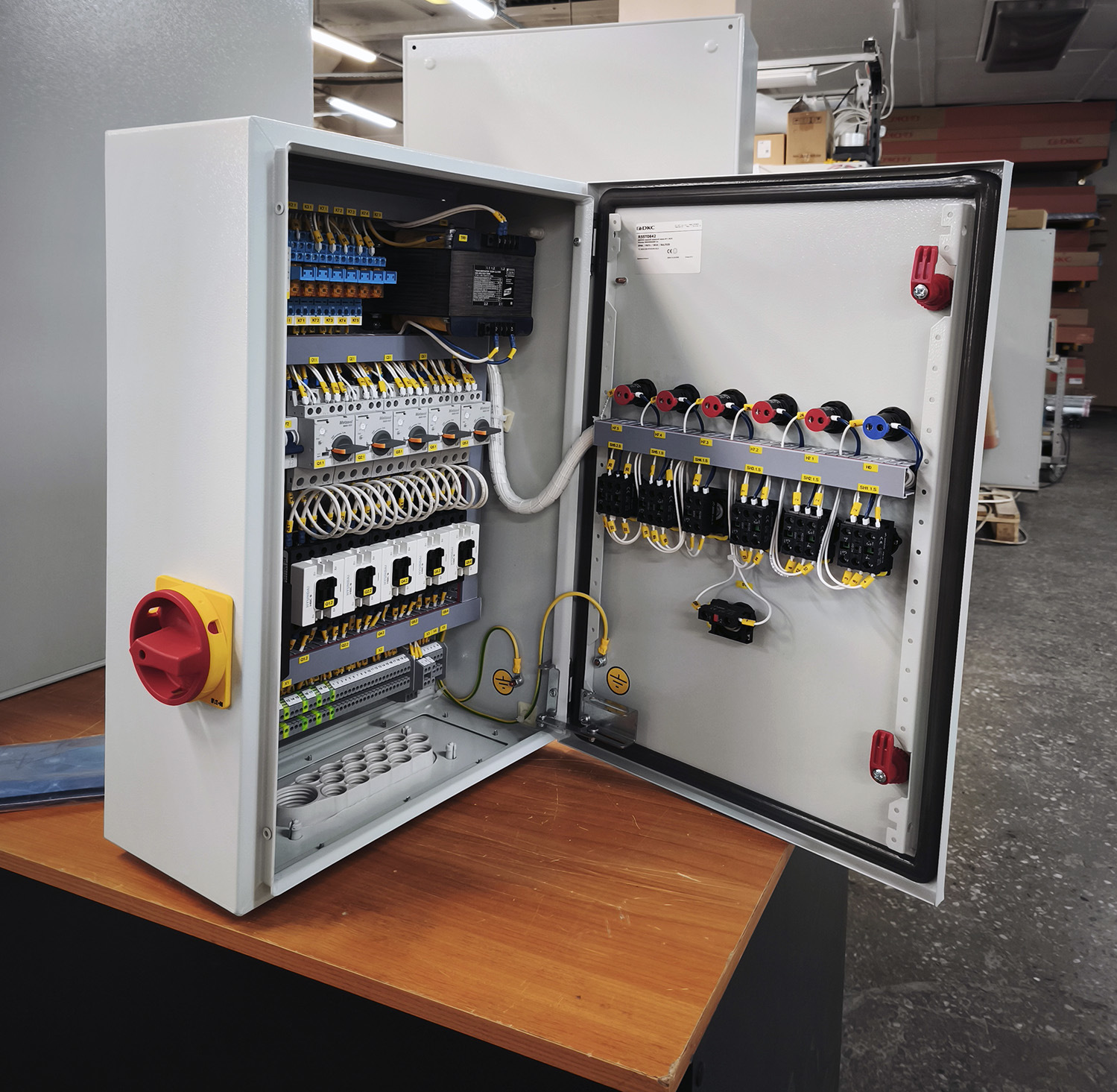

Шкаф управления установкой биологической очистки (ШУП1-6) используется для регулирования процесса аэрации в аэротенке и рециркуляции активного ила. По сигналу от датчиков растворенного кислорода (внешний модуль, подключаемый к AI ПЛК) система плавно регулирует подачу воздуха через частотное управление или ступенчатое включение секций диффузоров. Дополнительно реализован режим принудительного перемешивания мешалками во время остановки аэрации для предотвращения осаждения тяжелых фракций ила.

Технические характеристики:

• Связь: RS-485/Ethernet.
• Защита двигателей: автоматы MS116 (ABB), тепловые реле LRD12.
• Индикация: светосигнальная.
• Исполнение: корпуса со степенью защиты IP54–IP65, климатическое исполнение УХЛ1/УХЛ4.

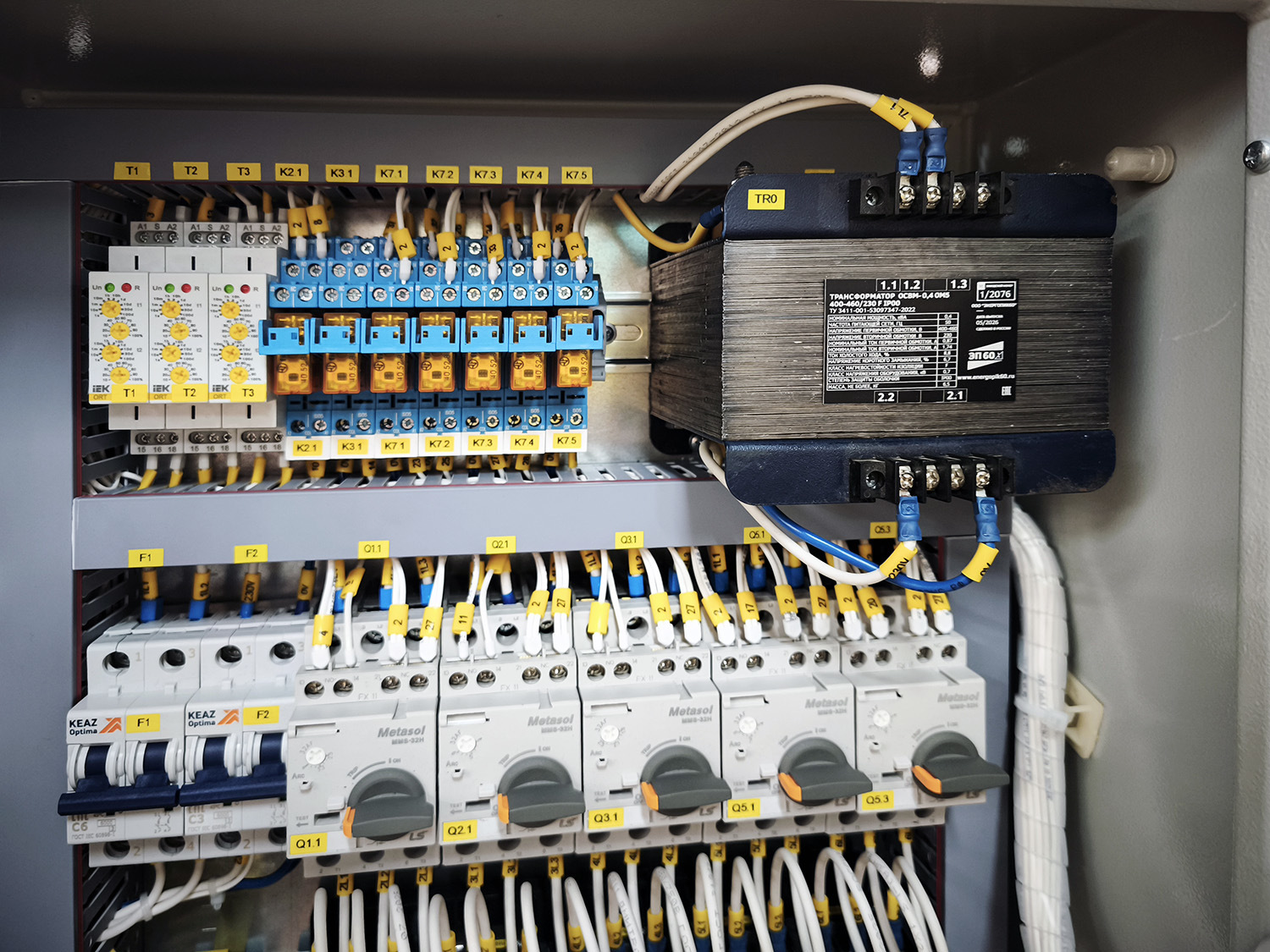

• Реле контроля фаз: на входе питания каждого шкафа установлены реле чередования и обрыва фаз для защиты оборудования от неправильного подключения сети и перекоса напряжений.
