ШУН2Д1М-НЛА-15 щит с АВР для насосов с прямым пуском

Шкаф управления насосами ШУН2Д-НЛА-15 предназначен для автоматического и ручного управления двумя дренажными насосами и одной мешалкой (дробилкой) в различных системах. Шит рассчитан на круглосуточную работу, обеспечивая защиту оборудования, контроль технологических параметров и интеграцию в системы диспетчеризации.

Технические параметры ШУ насосами с прямым пуском

• Количество управляемых насосов: 2.
• Количество управляемых мешалок (дробилок): 1.
• Номинальное напряжение питания: ~230/400 В, 50 Гц.
• Номинальный ток шкафа: 63 А.
• Степень защиты оболочки: IP65.
• Диапазон рабочих температур: от –10°C до +40°C.
• Срок службы: не менее 10 лет.

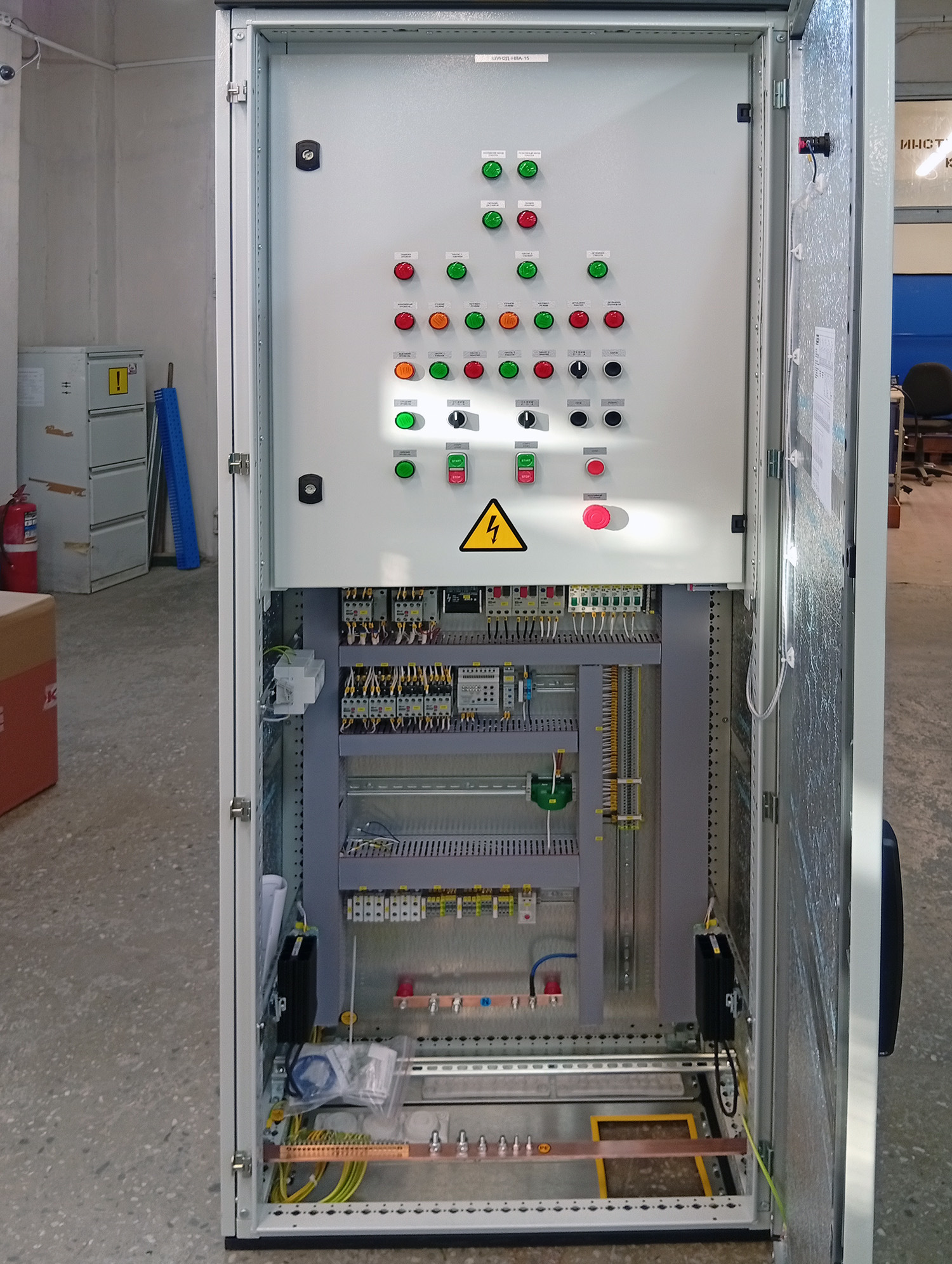

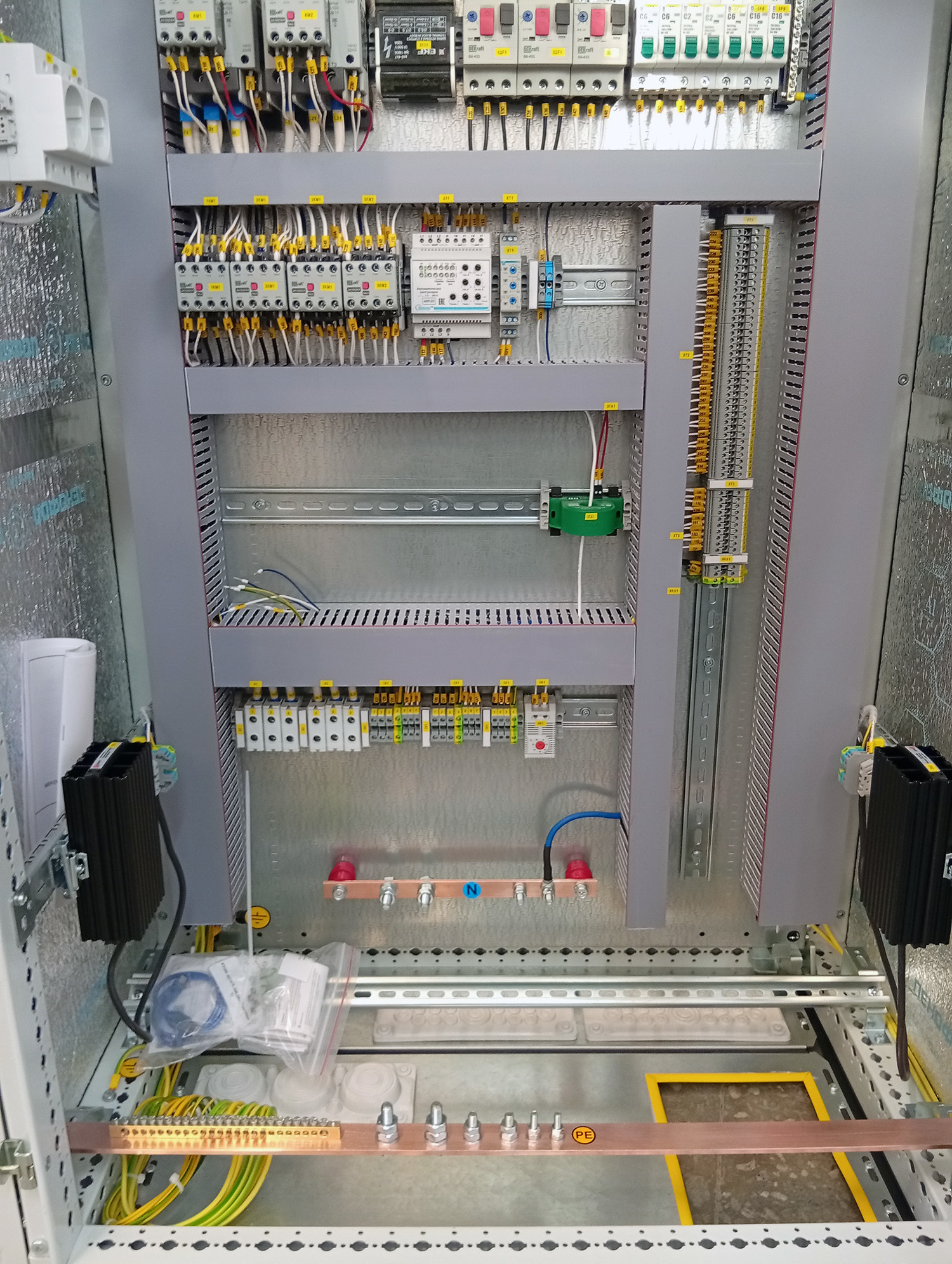

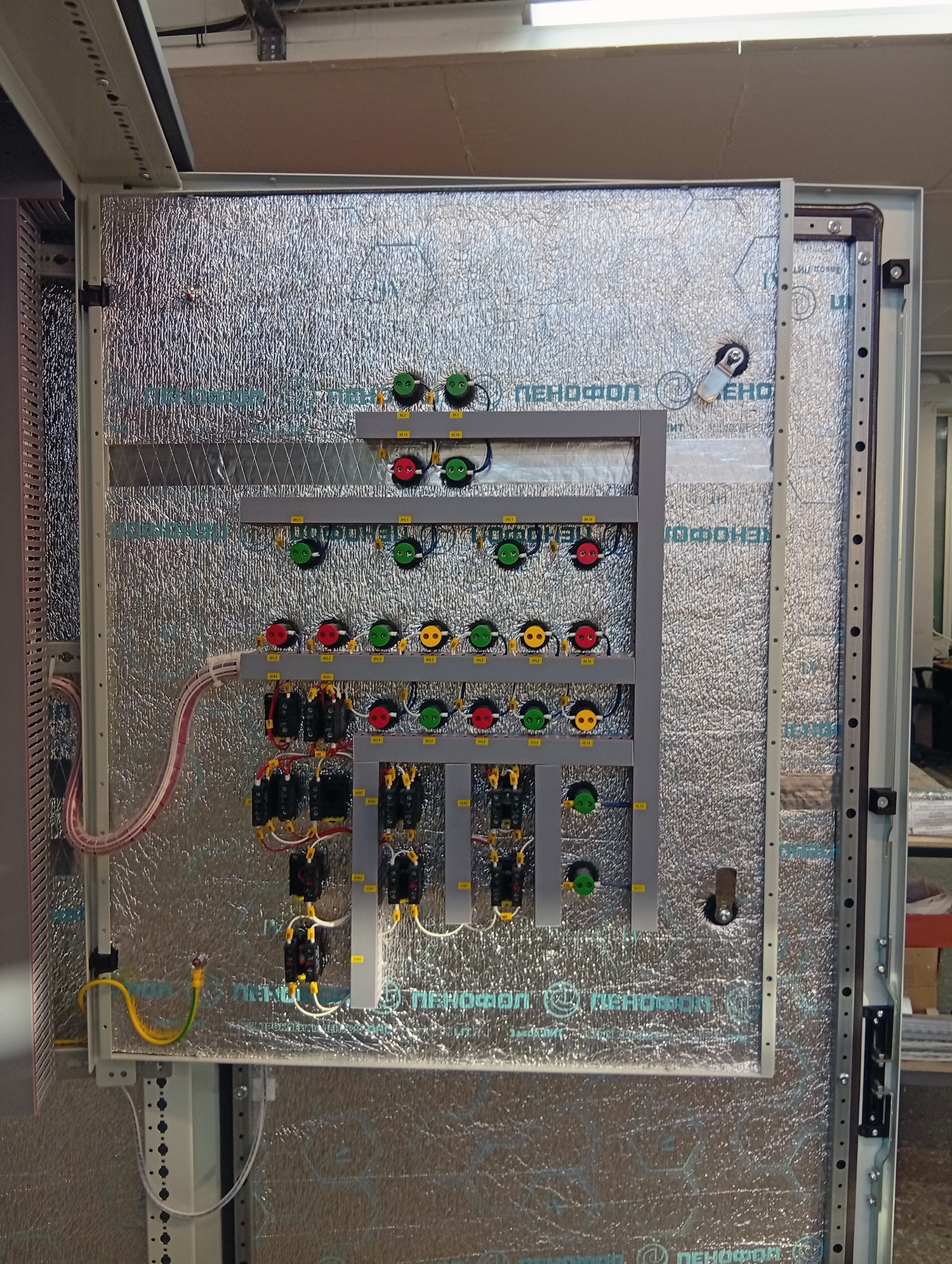

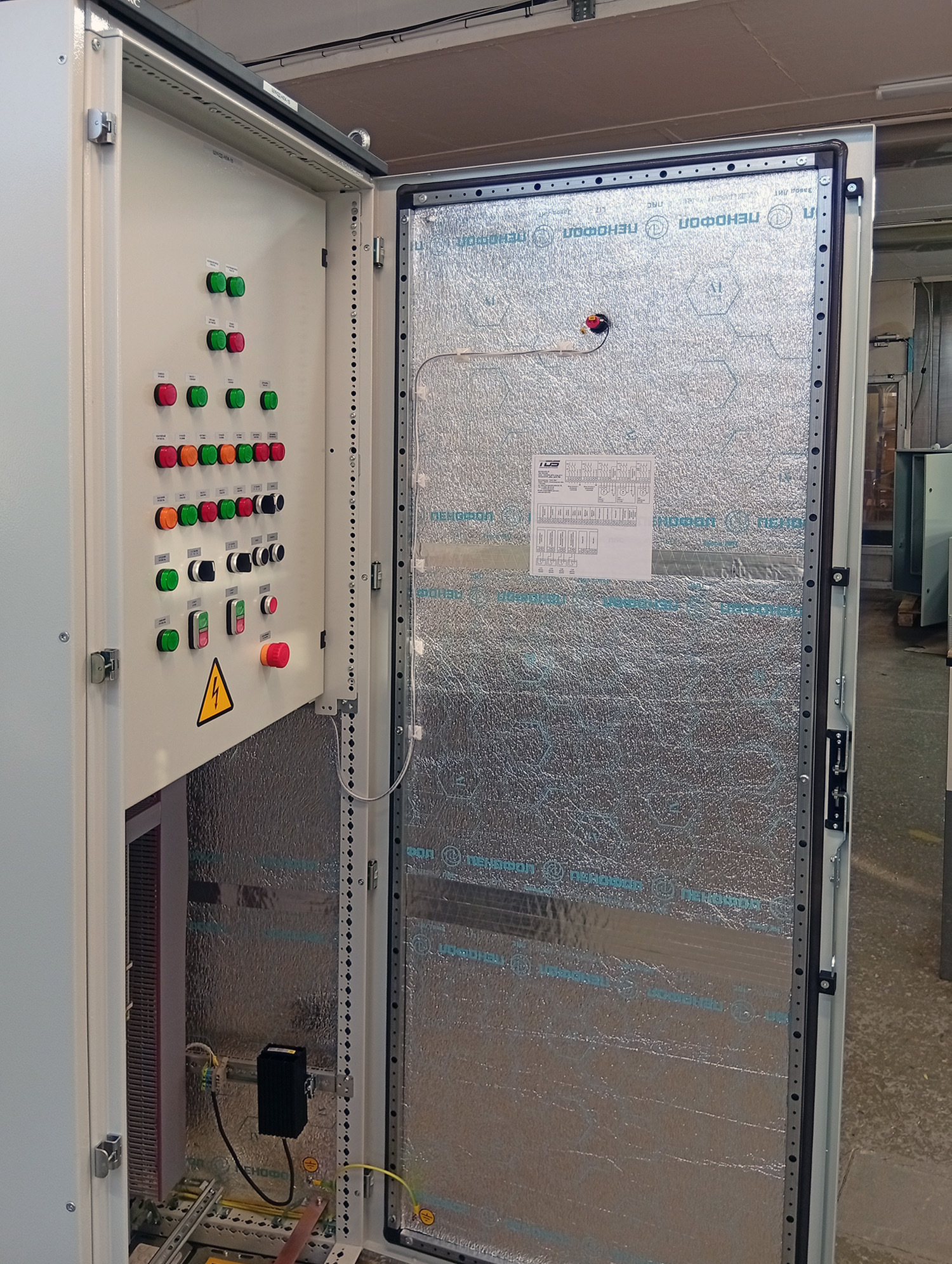

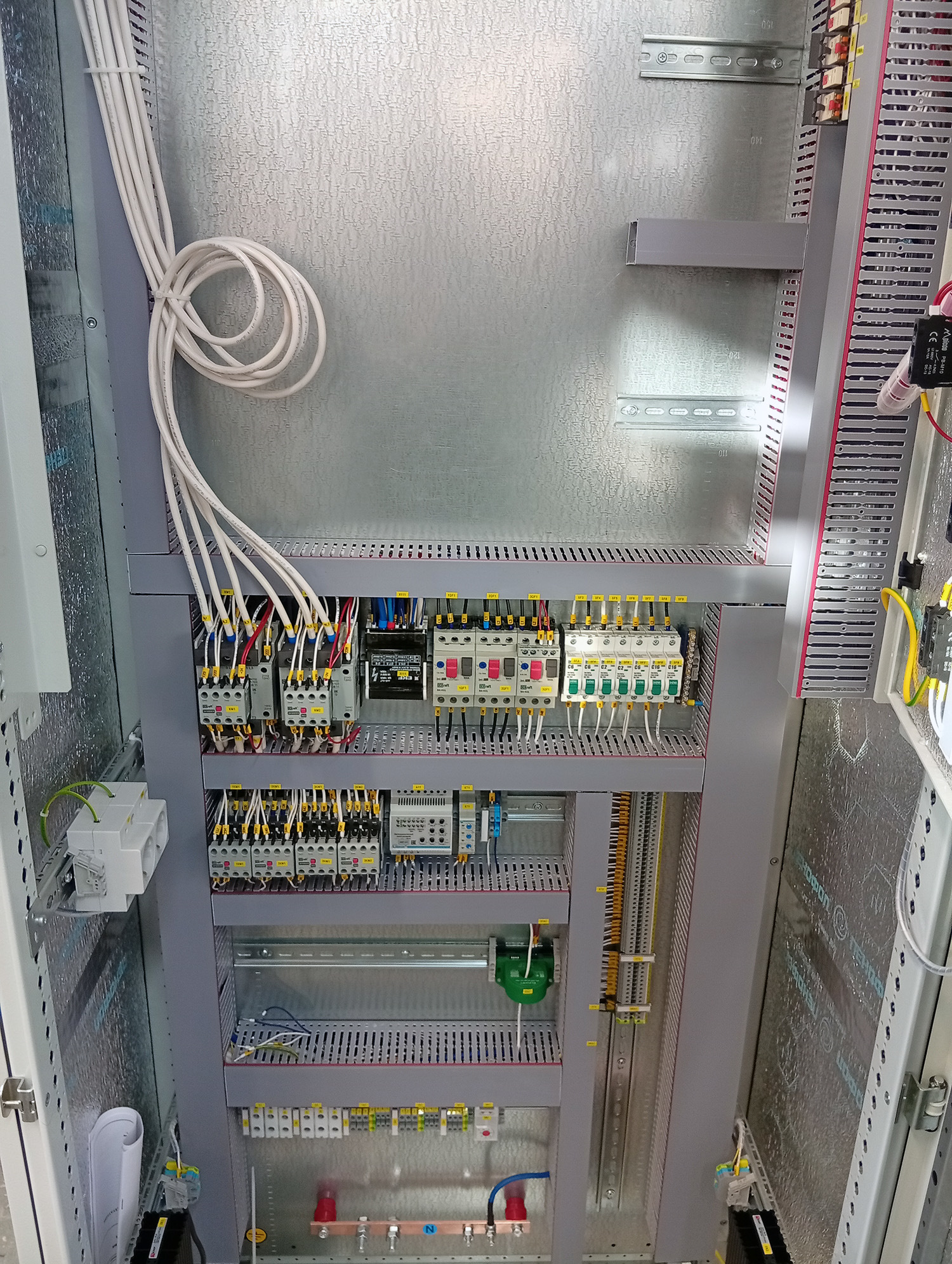

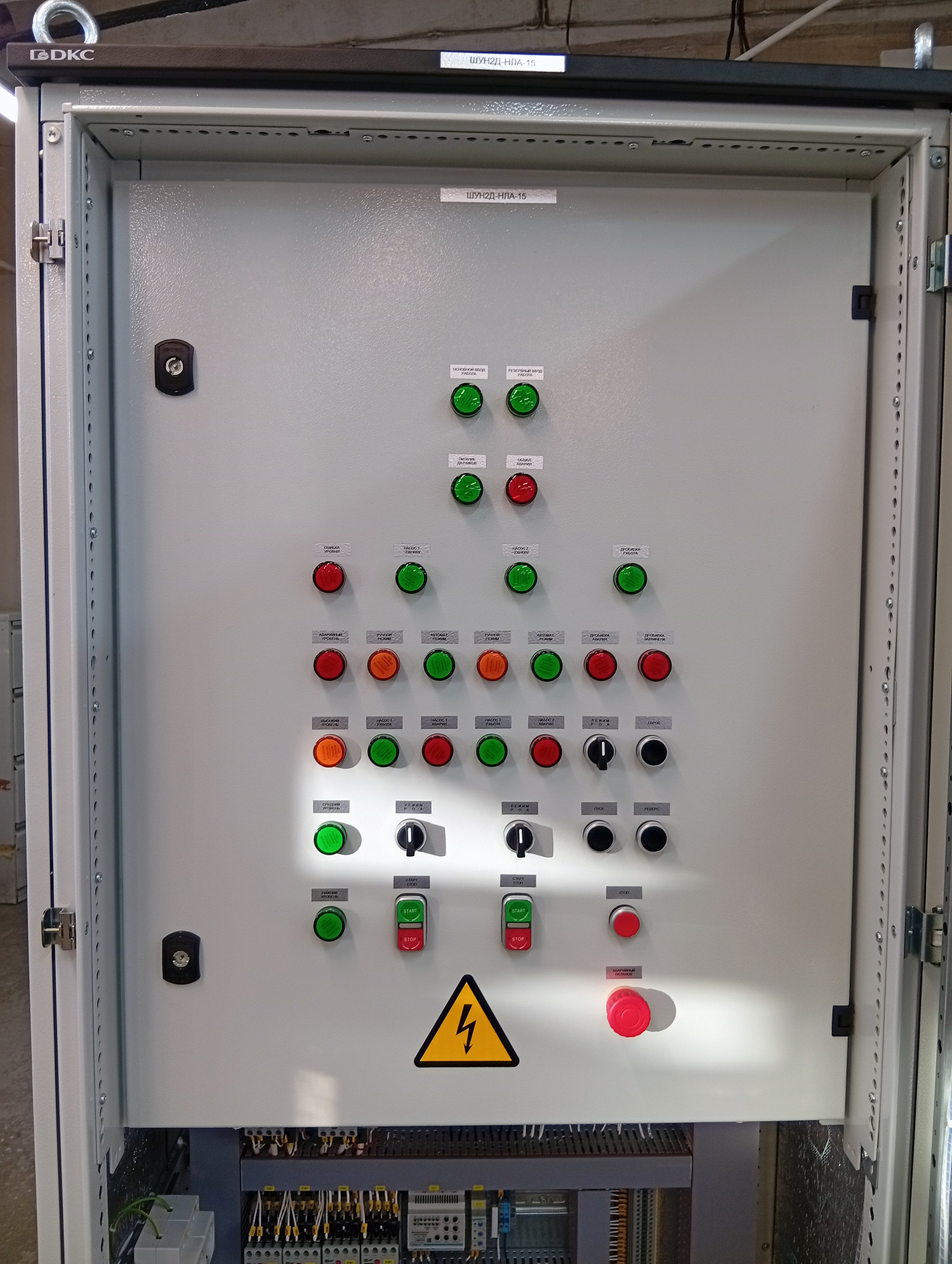

ШУ насосами выполнен в металлическом корпусе с системой обогрева для предотвращения оседания конденсата. Внутри расположена монтажная панель с электрическими аппаратами, блоками зажимов для внешних подключений и программируемым реле ПР200, реализующим логику управления. На передней панели размещены световые индикаторы состояния вводов, датчиков, работы и аварий насосов и мешалки, а также органы управления (переключатели режимов, кнопки пуска/останова, сброса аварий).

Схема шкафа управления поддерживает следующие режимы:

1. Местное управление (Р) — ручное включение/отключение электроприводов, применяется при пусконаладке.
2. Запрет пуска (О) — все электроприводы отключены, автоматика не работает.
3. Автоматическое управление (А) — управление по сигналам от датчиков уровня и алгоритму ПР200.

Алгоритмы работы ШУН

Насосы в автоматическом режиме включаются поочередно, в зависимости от уровня жидкости (низкий, средний, высокий, аварийный). При аварийном уровне оба насоса могут работать одновременно. Ведется учёт наработки каждого насоса для равномерного распределения ресурса.

Мешалка (дробилка) запускается только в автоматическом режиме после прохождения всех степеней защиты. В случае аварии или заклинивания дальнейший пуск невозможен до сброса аварии. Возможен реверс мешалки для устранения заклинивания.

Диспетчеризация и настройка

ШУН2Д1М-НЛА-15 поддерживает передачу данных о состоянии системы (токи, наработка, аварии) в системы диспетчеризации. Настройка параметров (пороги токов, времена защит) осуществляется через экран меню ПР200. Заводские настройки не требуют корректировки пользователем.

Возможные опции (НЕ включены в стоимость)

1. Защита двигателя от перегрева и попадания воды (реле защиты насоса)
2. Устройство плавного пуска
3. Диспетчеризация по GSM-каналу
4. Амперметр для каждого насоса
5. Вольтметр на каждый ввод
