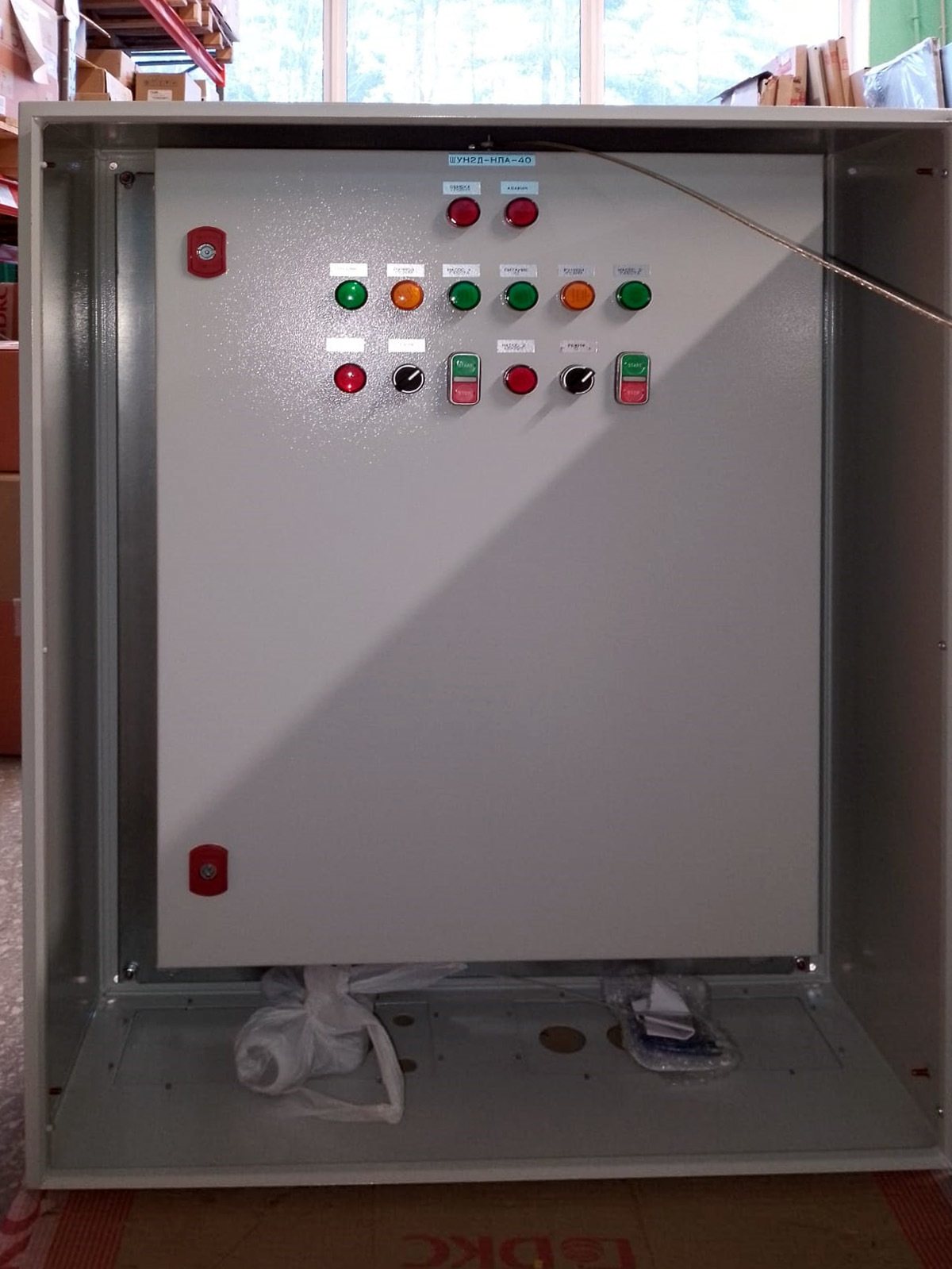

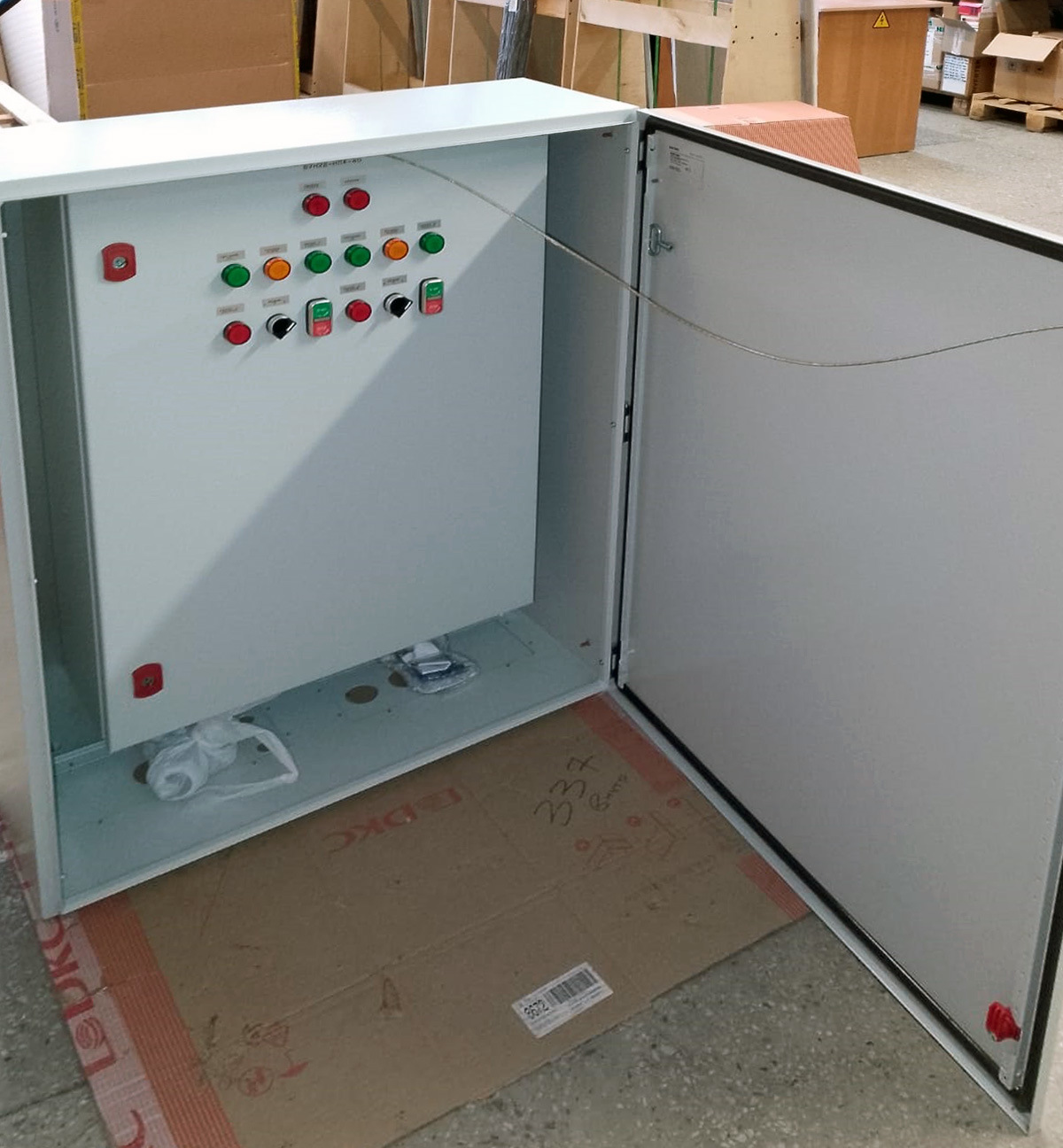

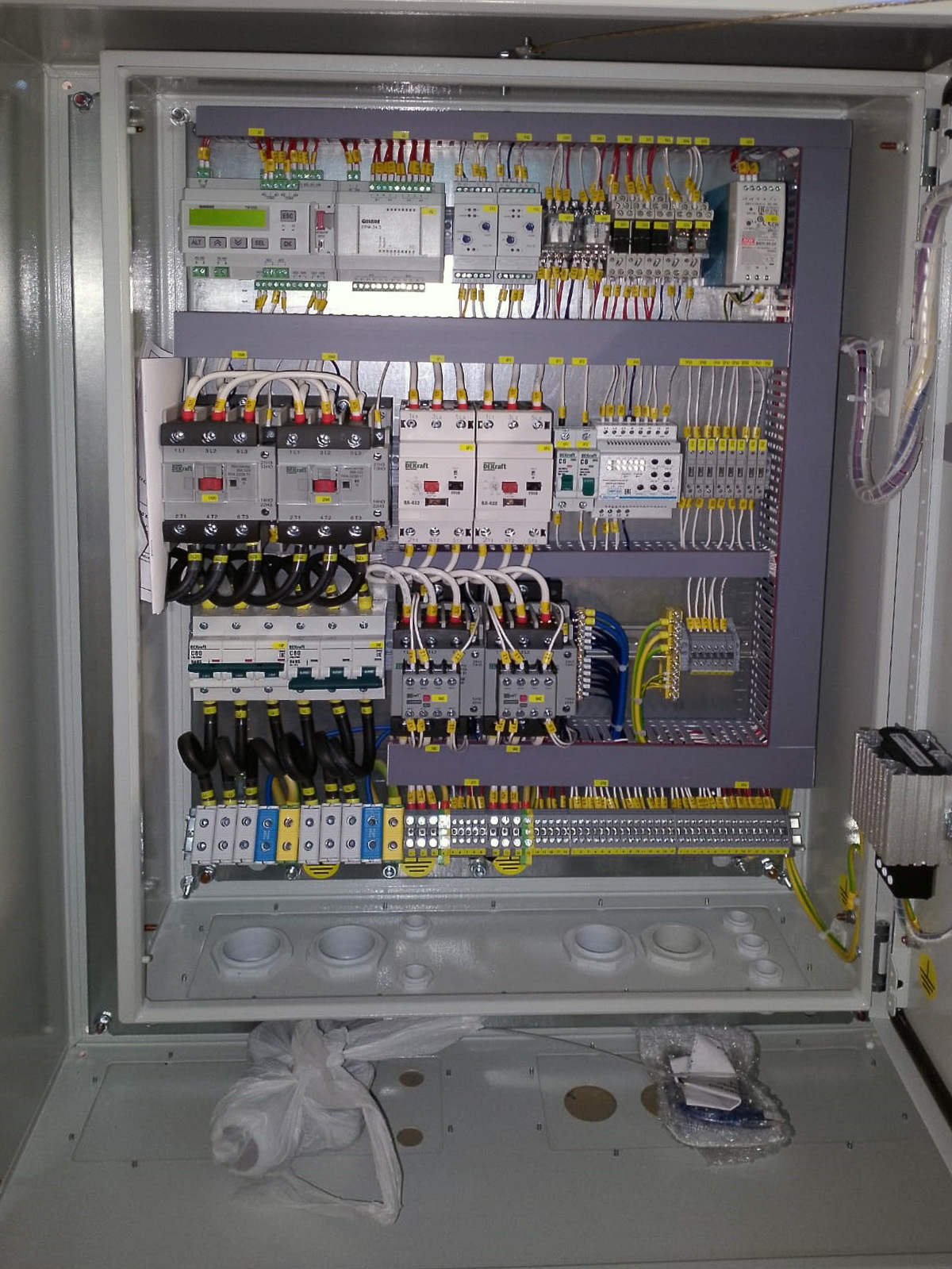

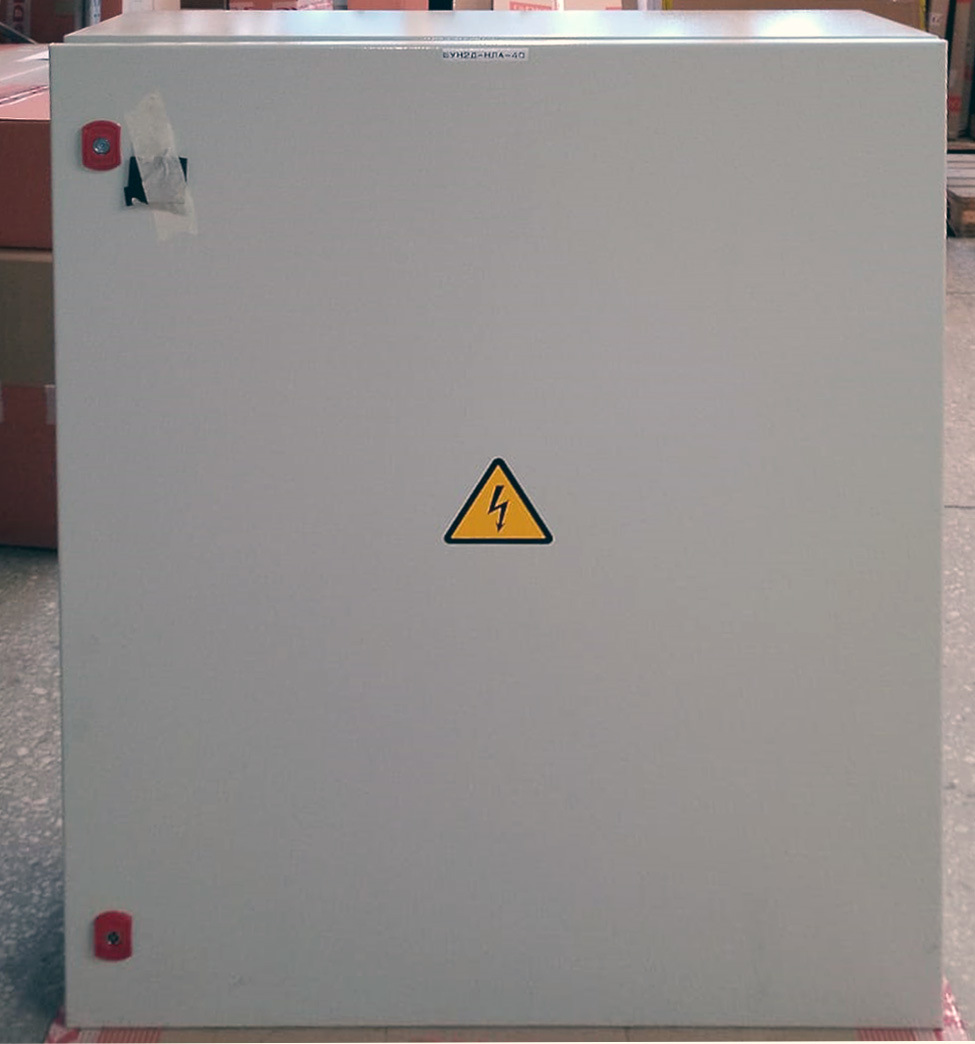

ШУН2Д-НЛА-40 - шкаф системы управления насосами

Шкаф управления (ШУ) насосами ШУН2Д-НЛА-40 предназначен для непрерывной эксплуатации в системах автоматического поддержания давления или уровня насосами с прямым пуском.

Исполнение шкафа управления рассчитано на работу в стационарных условиях, в том числе на открытом воздухе (степень защиты оболочки IP54, климатическое исполнение УХЛ1), при температуре окружающей среды от –10 °C до +40 °C и относительной влажности до 98% (при +25 °C).

Технические параметры ШУ двумя насосами

• Электропитание: однофазное/трехфазное, ~230/400 В, 50 ± 1 Гц, допустимое отклонение напряжения +15% / –20%.
• Количество управляемых насосов: 2.
• Сопротивление изоляции: не менее 20 МОм между сетевыми выводами и винтом заземления.
• Коммутационная способность выходных реле: AC15 — до 230 В, 3 А; DC1 — до 30 В, 6 А; мощность до 480 ВА (AC) / 120 Вт (DC).

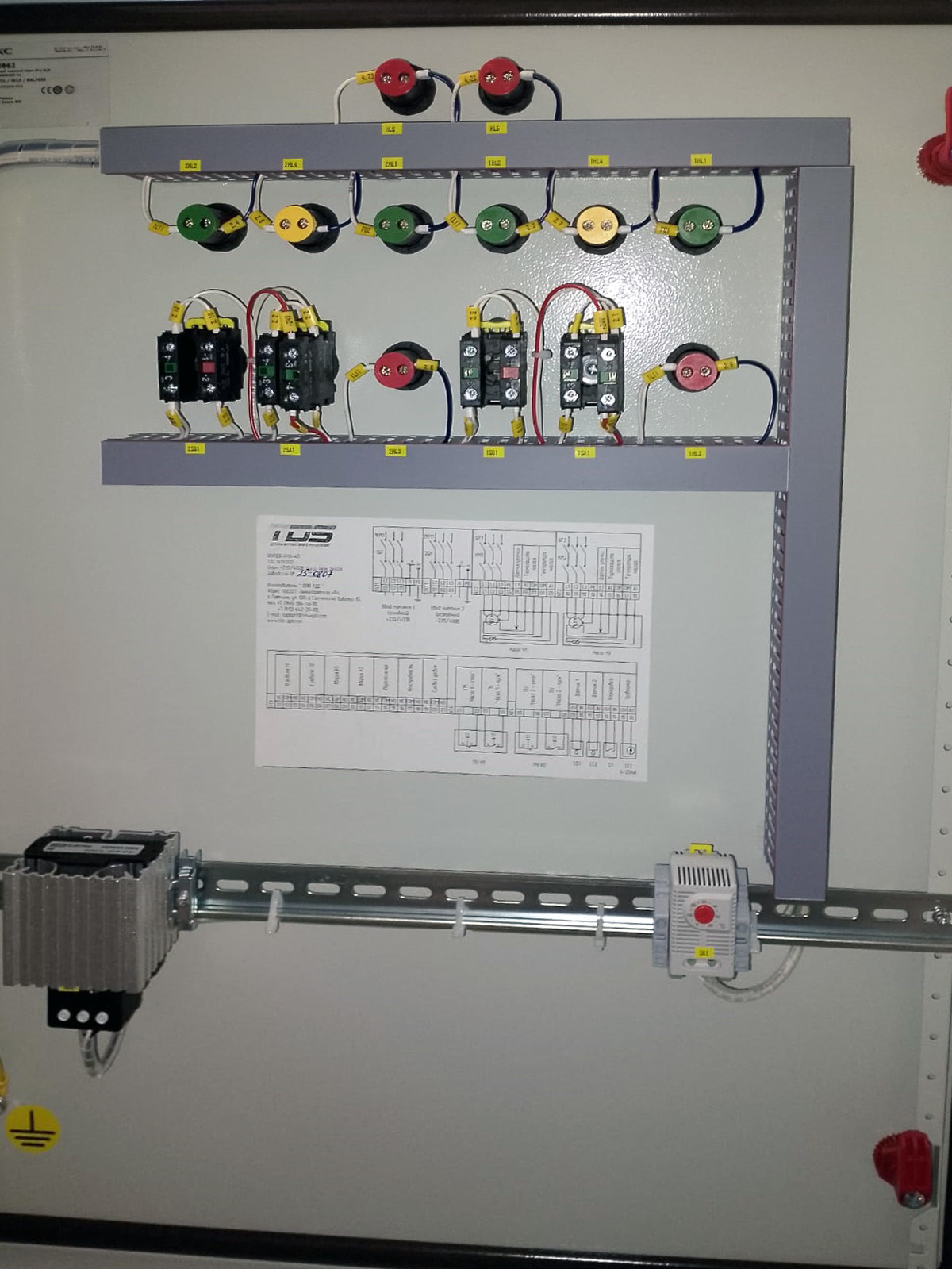

Схема шкаф управления поддерживает три режима управления электроприводами:

1. Местное управление («Р»): применяется для пуско-наладочных работ, позволяет вручную запускать и останавливать насосы.
2. Запрет пуска («О»): полное отключение электроприводов.
3. Автоматическое управление («А»): работа по сигналам от датчиков уровня или давления. Контроллер реализует алгоритм последовательного включения насосов (по времени наработки), обеспечивает равномерную загрузку агрегатов и предотвращает их преждевременный износ. Отключение или снижение числа работающих насосов происходит только при низком уровне или перегреве.

В автоматическом режиме при повышении уровня/давления сначала включается один насос, затем оба. При перегреве (t1/t2 для насосов, t1.1/t2.2 для внешних цепей) соответствующий насос отключается с формированием сигнала аварии. Система формирует выходные сигналы: «В работе Н1/Н2», «Авария Н1/Н2», «Переполнение», «Неисправность», «Ошибка уровня».

Купить шкаф управления насосами с прямым пуском можно за наличный или безналичный расчет с доставкой до вашего региона. ШУН2Д-НЛА-40 — это современное, надежное и функциональное решение для автоматизации работы двух насосных агрегатов с прямым пуском. Он обеспечивает высокий уровень защиты, гибкость управления и удобство обслуживания, что делает его оптимальным выбором для промышленных и коммунальных объектов с повышенными требованиями к надежности и безопасности эксплуатации.

Возможные опции (НЕ включены в стоимость)

1. Контроллер
2. Защита двигателя от перегрева и попадания воды (реле защиты насоса)
3. Устройство плавного пуска
4. Диспетчеризация по GSM-каналу
5. Счетчик моточасов для каждого агрегата
6. Амперметр для каждого насоса
7. Вольтметр на каждый ввод
8. АВР
