ШУПН5-ПЛД(RTU)-100 комплекс пожаротушения

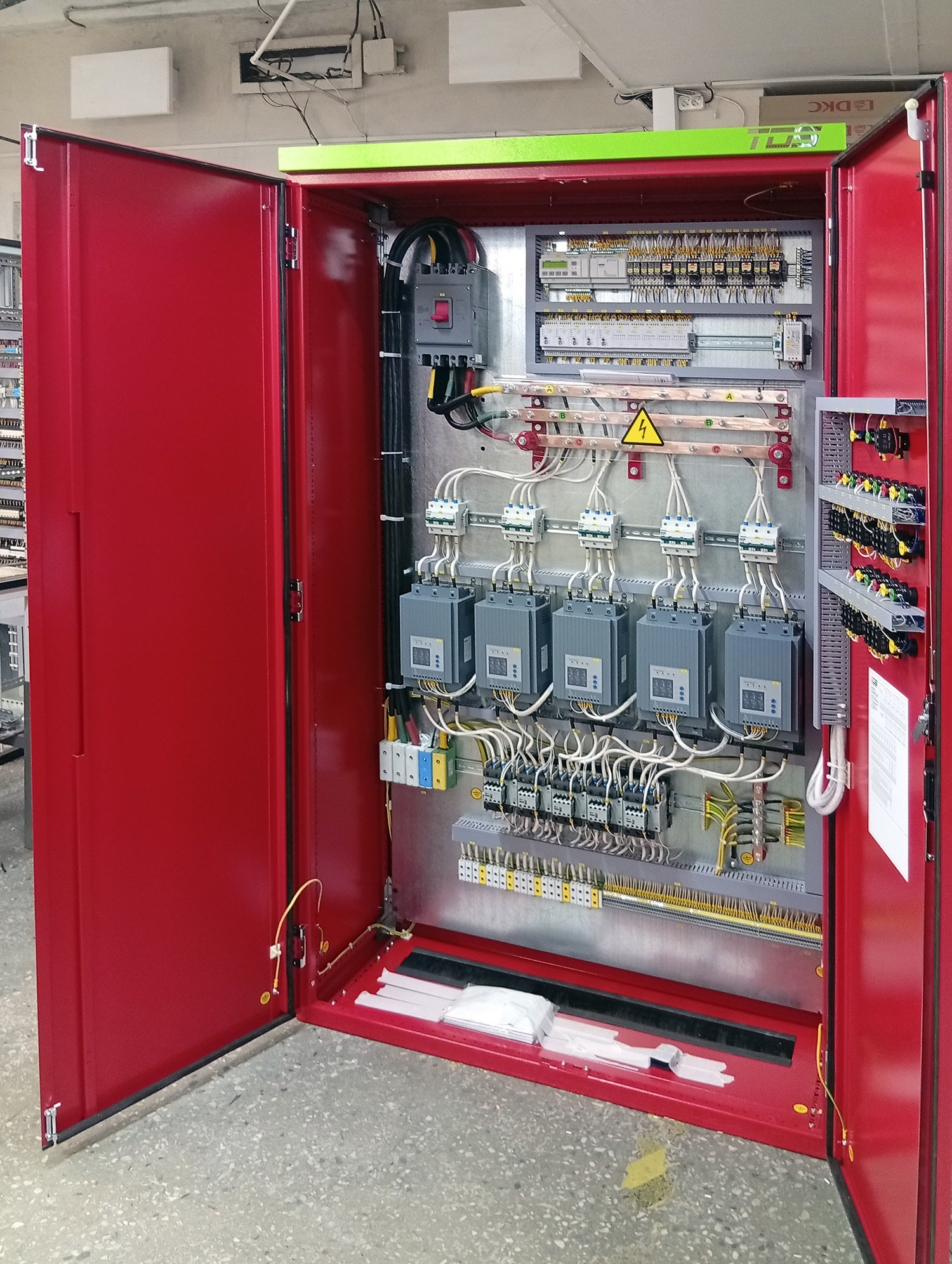

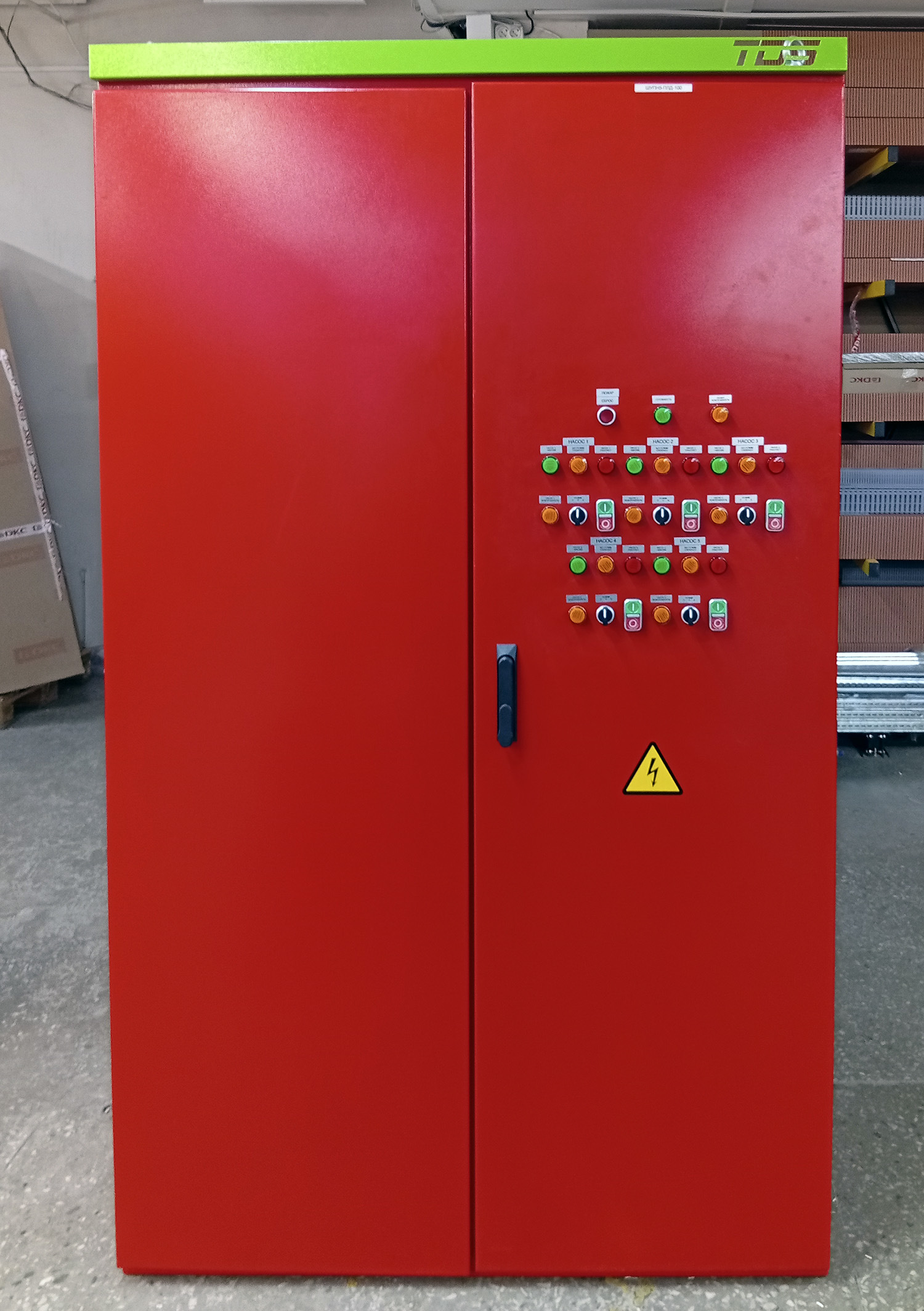

Шкаф управления противопожарными насосами (ШУПН5-ПЛД(RTU)-100) предназначен для автоматического и дистанционного управления пятью пожарными насосами (тремя основными и двумя резервными), а также для контроля их работы, диагностики состояния и обеспечения надежного функционирования систем противопожарной защиты.

Особенности шкафа противопожарного ШУПН5-ПЛД

• Автоматическое управление электроприводами основных (ОПН) и резервных (РПН) пожарных насосов.

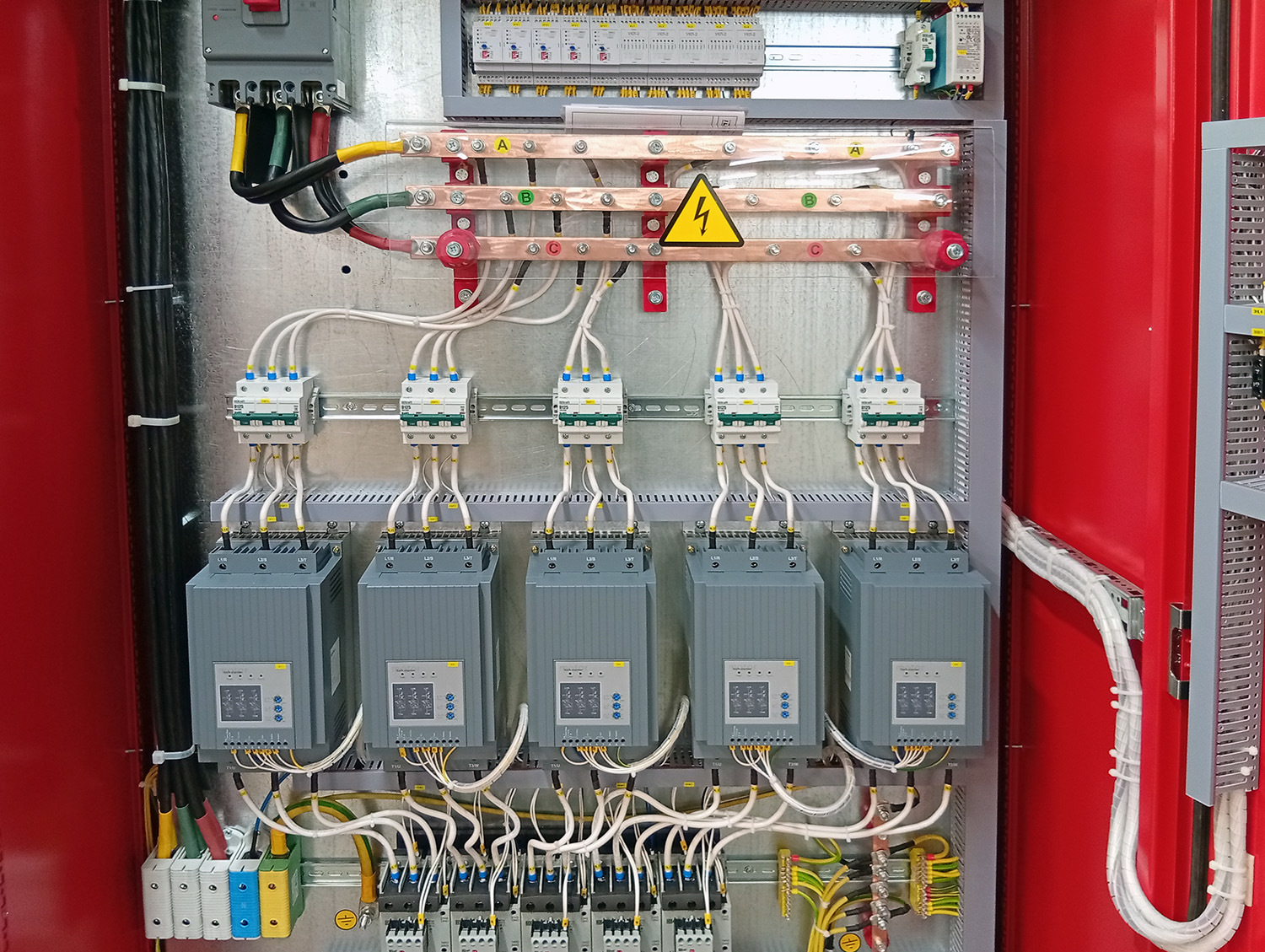

• Плавный пуск электродвигателей.
• Контроль исправности линий связи с электродвигателями (обрыв, короткое замыкание, изменение состояния контактов датчиков).
• Контроль электрических цепей, формирование сигналов на включение и отключение насосов.
• Автоматическое отключение основного насоса при неисправности или невыходе на режим с последующим включением резервного.
• Фиксацию состояний датчиков: «Обрыв», «КЗ», «Замкнут», «Разомкнут».
• Контроль наличия и качества электропитания, формирование извещений о неисправностях, отключении автоматического режима, включении насосов
• Защита от перегрузок и токов короткого замыкания.

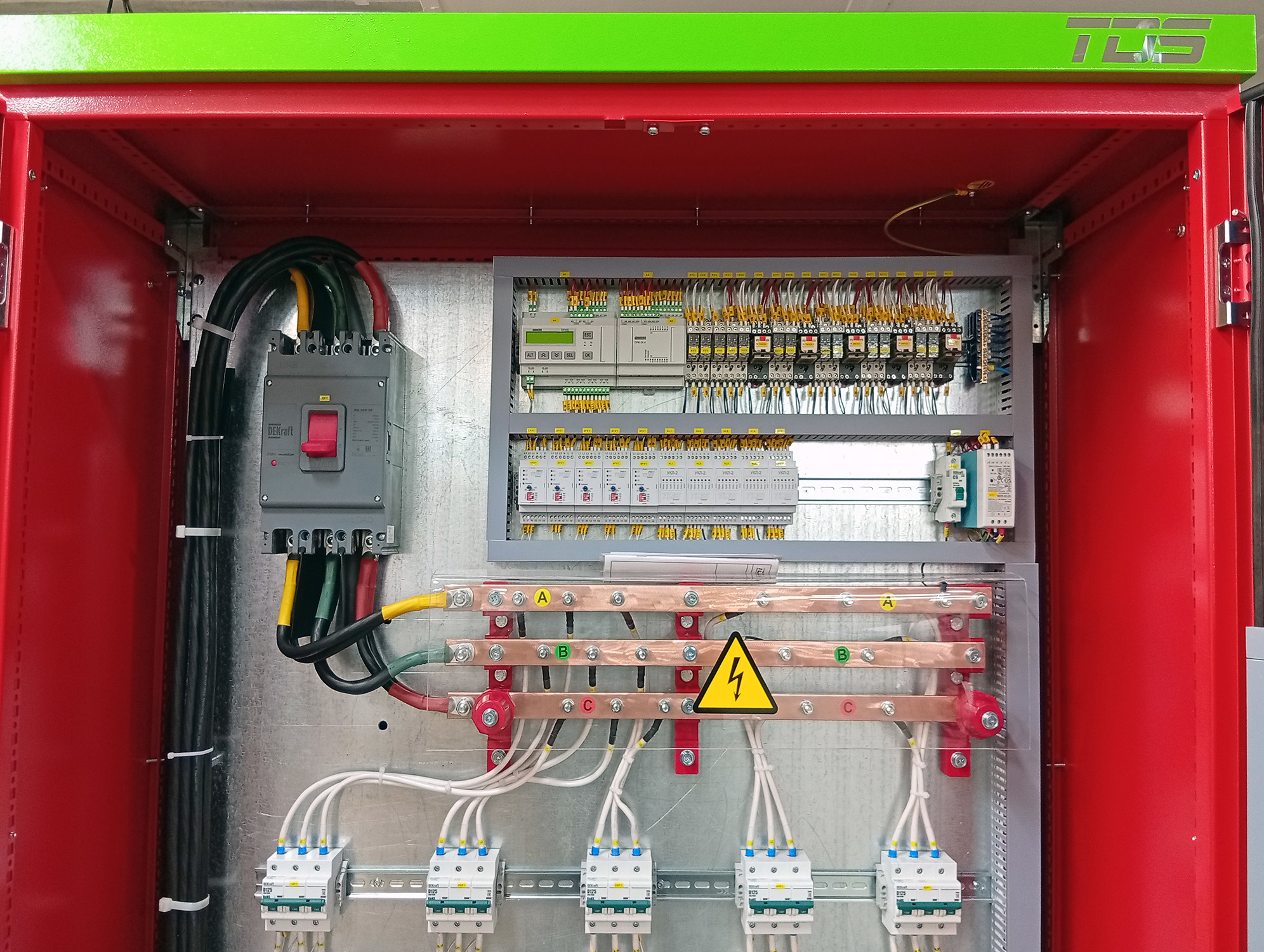

Шкаф противопожарный на 5 насосов рассчитан на работу с трехфазными асинхронными электродвигателями, номинальное напряжение питания составляет ~230/400 В, частота — 50±1 Гц. Максимальный коммутируемый ток силовых цепей — 400 А. В шкафу реализована возможность управления одной задвижкой. Степень защиты оболочки — IP54, климатическое исполнение — УХЛ3, рабочая температура окружающей среды — от –10°C до +40°C.

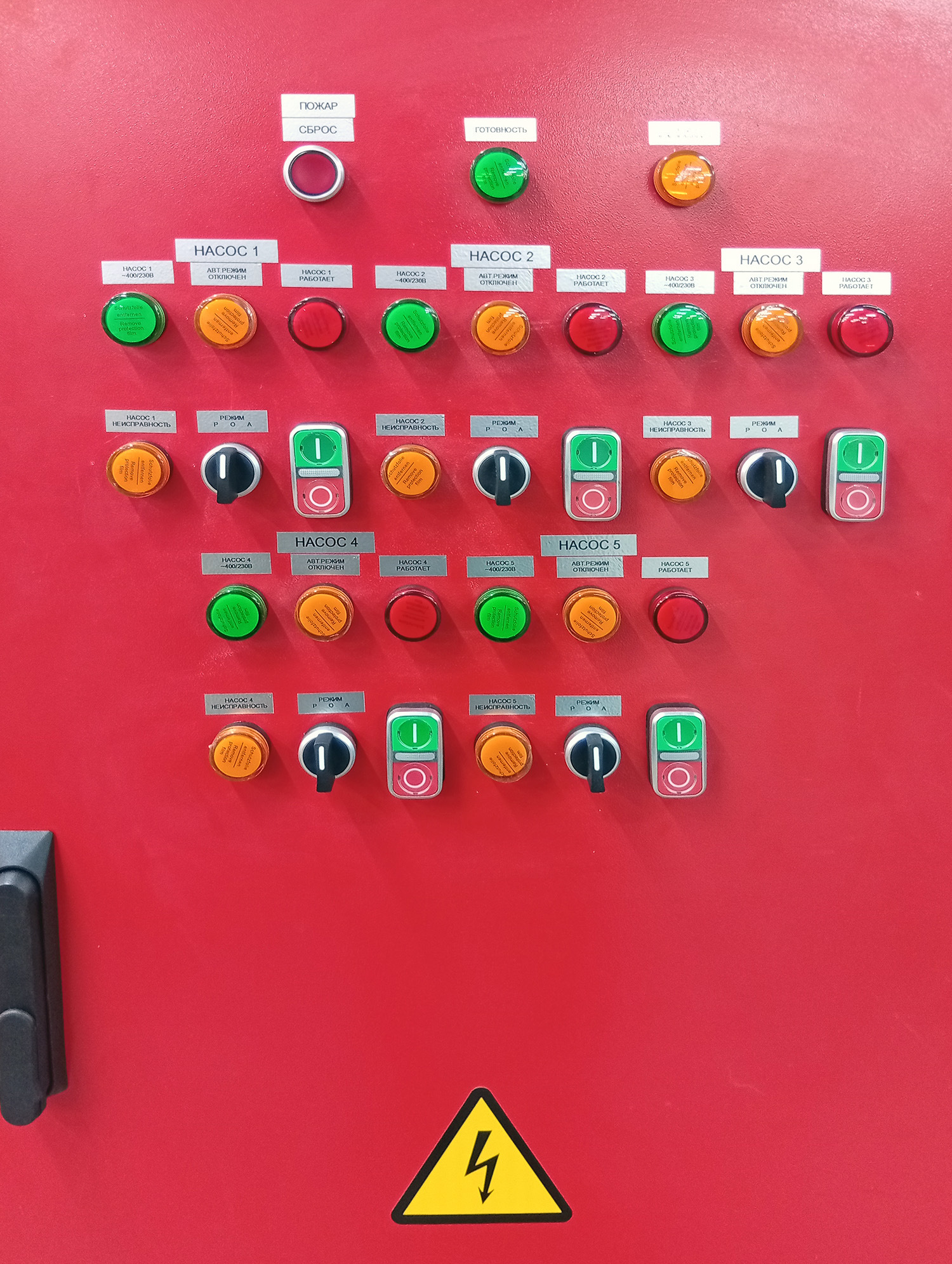

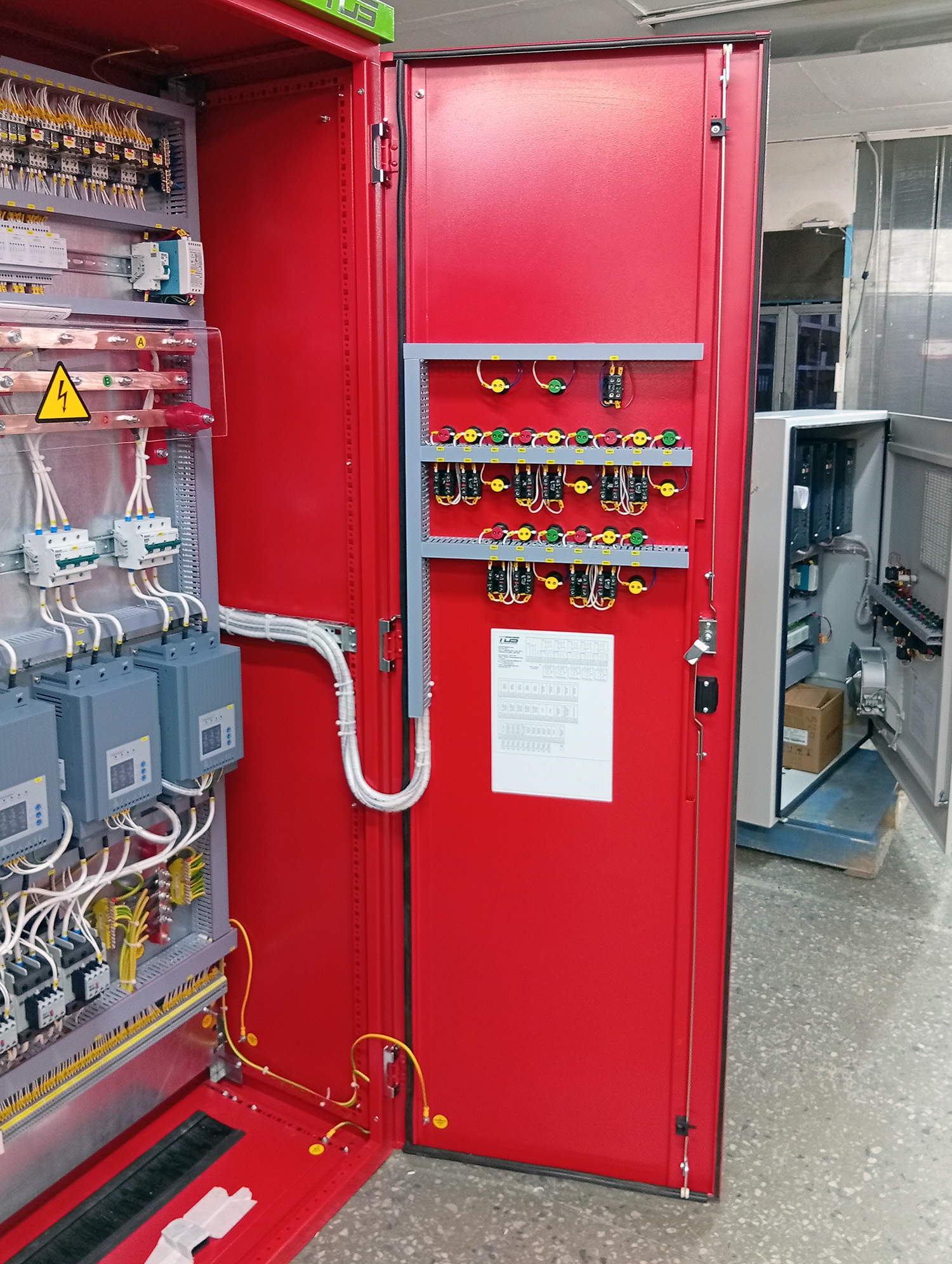

На передней панели размещены элементы индикации и управления для каждого насоса: световые индикаторы состояния (питание, работа, неисправность, отключение автоматического режима), кнопки «Пуск/Стоп», переключатель режимов («Ручной/Отключён/Автоматический»).

Режимы управления

Для каждого электропривода возможен выбор одного из трех режимов:

1. Ручной («Р») — управление осуществляется кнопками на панели шкафа, сигналы датчиков игнорируются.
2. Отключен («О») — электропривод отключен, все команды игнорируются.
3. Автоматический («А») — управление по алгоритму шкафа, команды с панели игнорируются.

Основной режим работы — автоматический. Ручной режим используется для пуско-наладки и технического обслуживания.

Алгоритм работы

• В штатном режиме шкаф контролирует давление в системе с помощью датчиков.
• При поступлении сигнала «Пожар» (например, при падении давления или по команде пожарной сигнализации) шкаф формирует команду на запуск основного пожарного насоса.
• Если основной насос не выходит на режим или неисправен, автоматически включается резервный.
• После тушения и снятия сигнала «Пуск» ШУПН5 переходит в состояние «Сброс» только после ручного сброса или отключения питания.

Контроль и диагностика

Противопожарный шкаф с плавным пуском непрерывно контролирует линии датчиков (обрыв, короткое замыкание, изменение состояния контактов). Формирует световые и релейные сигналы о работе, неисправностях, авариях, отключении автоматического режима. В случае аварии (например, обрыв линии датчика, неисправность питания) выдается извещение «Общая неисправность».

Шкафы управления насосами с плавным пуском собираются на собственном заводе ТДС в г. Гатчина. На всю продукцию распространяется заводская гарантия 36 месяцев. При заказе комплексных услуг по монтажу и сервисному обслуживанию локальных очистных сооружений силами наших инженеров гарантийный срок продлевается до 5 лет.

Возможные опции (НЕ включены в стоимость)

1. Контроллер
2. Защита двигателя от перегрева и попадания воды (реле защиты насоса)
3. Диспетчеризация по GSM-каналу
4. Счетчик моточасов для каждого агрегата
5. Амперметр для каждого насоса
6. Вольтметр на каждый ввод
