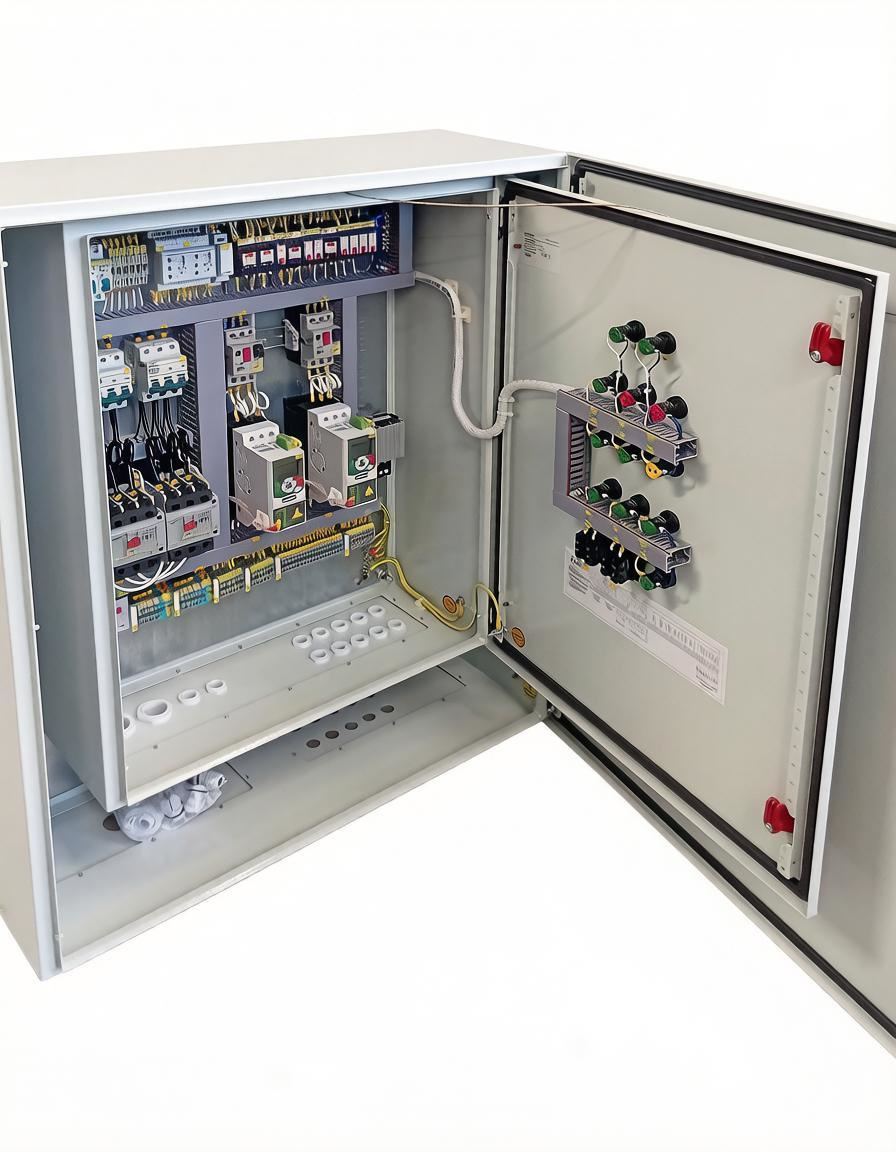

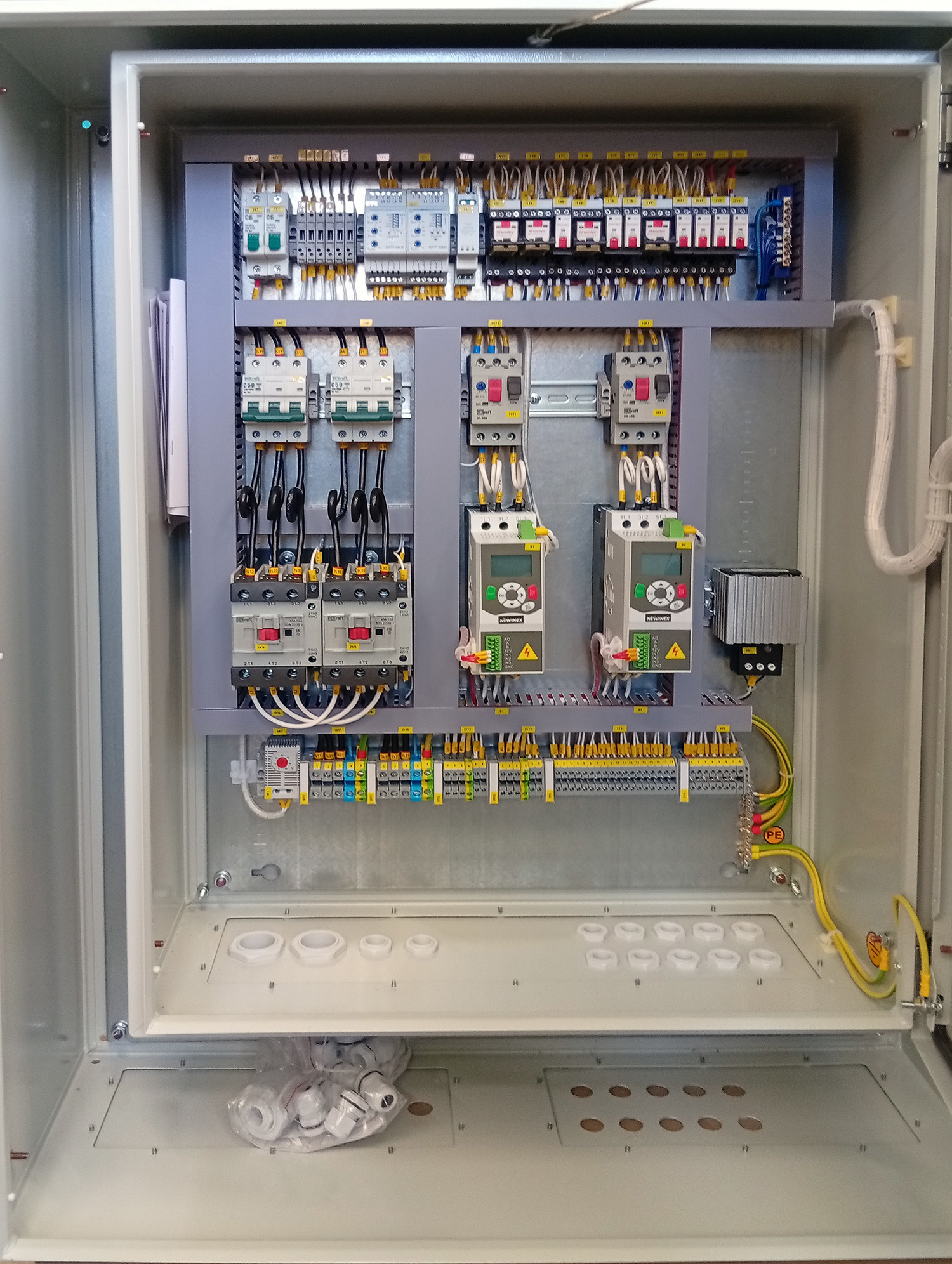

ШУН2Д-ПНА-25 с плавным пуском для ЛОС

Шкаф управления насосами ШУН2Д-ПНА-25 предназначен для автоматизации работы двух дренажных насосов в составе локальных очистных сооружений (ЛОС).

Автматизированный комплекс рассчитан на номинальный рабочий ток до 25 А, что позволяет эффективно управлять асинхронными электродвигателями мощностью до 12,5 кВт.

Использование встроенного устройства плавного пуска (УПП) критически важно для ЛОС. Оно обеспечивает бережный запуск насосов, исключая резкие гидроудары в технологических резервуарах и распределительных трубопроводах очистных сооружений.

Функционал шкафа на два насоса ШУН2Д-ПНА-25

Шит управления обеспечивает непрерывный круглосуточный контроль уровня стоков. Автоматический режим работы происходит по данным от 4 поплавковых датчиков уровня (типа «сухой контакт»)

• Нижний уровень. Останавливает оба насоса и активирует аппаратную защиту от «сухого хода» .
• Средний уровень. Запускает в работу очередной (основной) насосный агрегат.
• Верхний уровень. Подключает второй (резервный) насос в помощь первому при пиковом притоке стоков на ЛОС.
• Аварийный уровень. Переводит оба насоса в режим форсированной откачки и формирует внешний сигнал тревоги для диспетчерской службы очистных сооружений.

Для выравнивания моторесурса и предотвращения заиливания оборудования автоматика шкафа поддерживает алгоритм поочередного включения насосов после каждого завершенного цикла откачки. При возникновении нелогичных сигналов (например, когда поплавок среднего уровня замкнут, а нижнего разомкнут) система выдает предупреждение «Ошибка уровня».

Особенности и параметры ШУН2Д-ПНА-25

• Наличие полноценного автоматического ввода резерва (АВР) гарантирует мгновенное переключение на резервную линию питания при аварии на основном вводе.

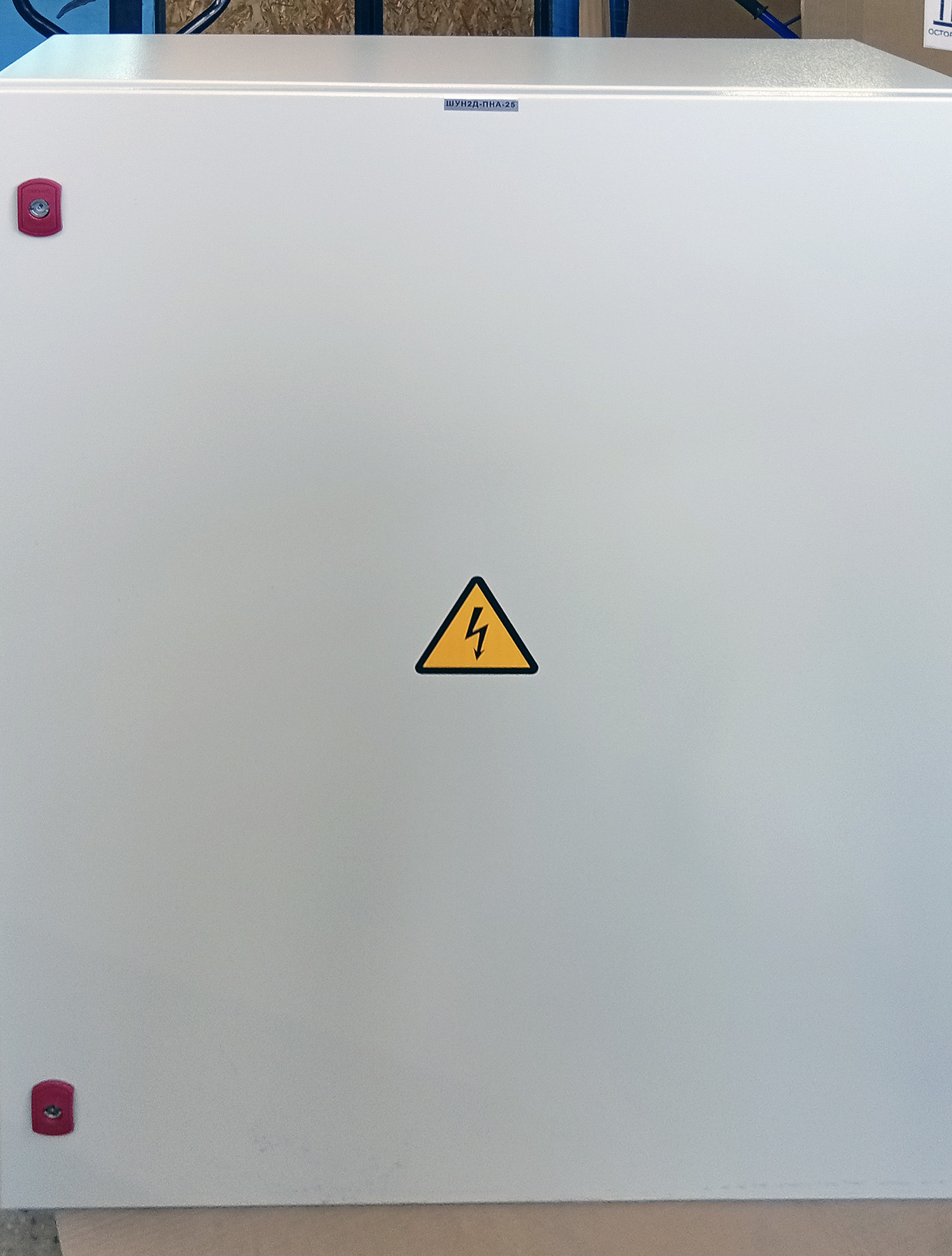

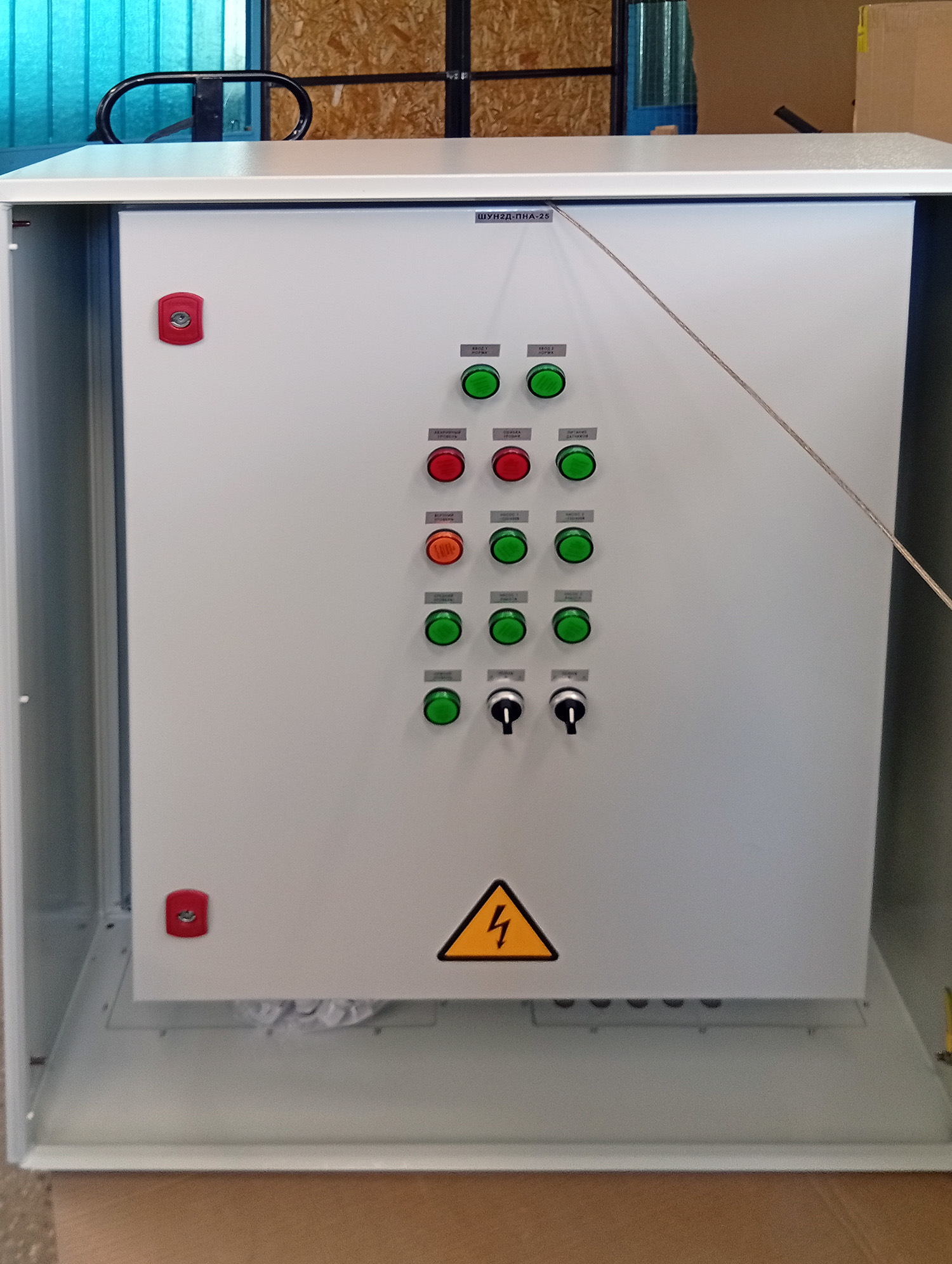

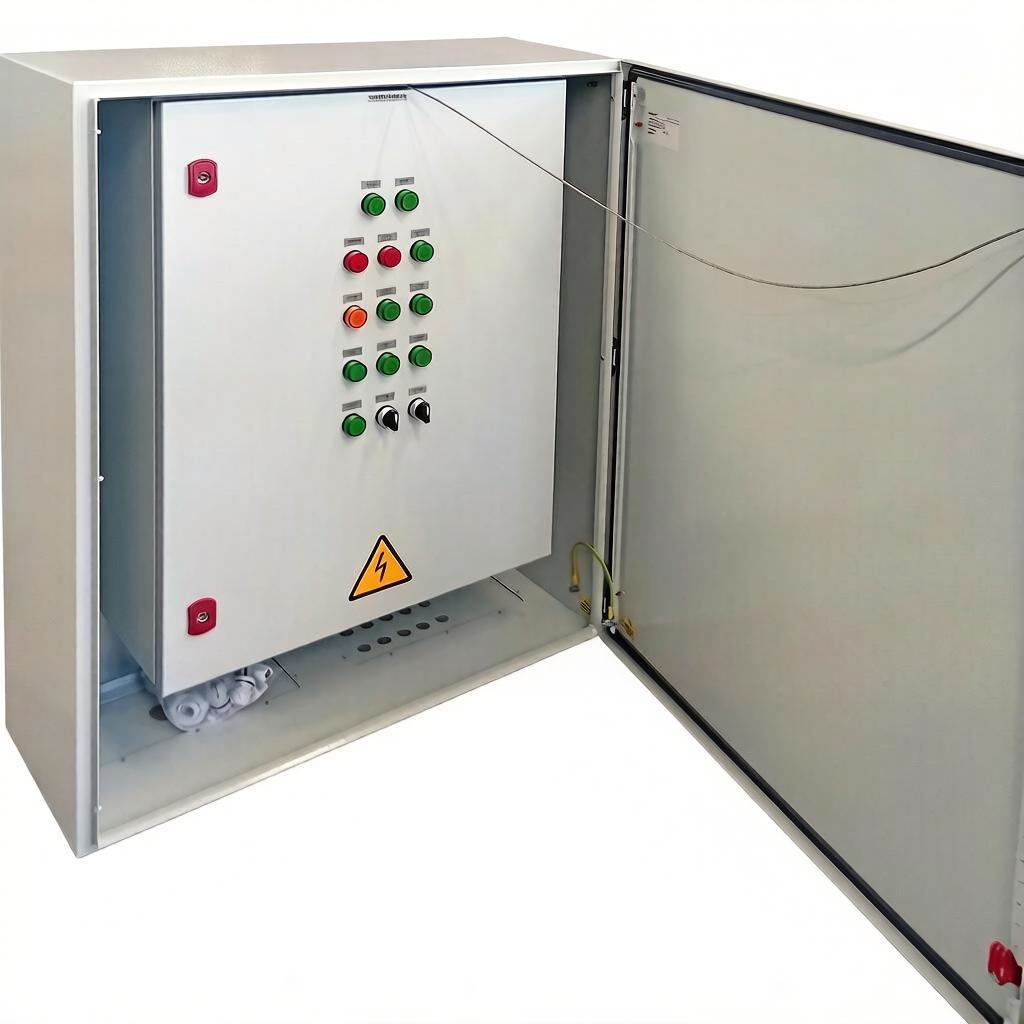

• Всепогодное уличное исполнение. Шкаф поставляется в жестком металлическом корпусе со степенью защиты IP65. Корпус оснащен двойным контуром ограждения и автоматическим обогревом
• Защитна от токов короткого замыкания, длительных перегрузок.
• Кконтроль правильного чередования фаз питающей сети.

Шкафы управления насосами с плавным пуском собираются на собственном заводе ТДС в г. Гатчина. На всю продукцию распространяется заводская гарантия 36 месяцев. При заказе комплексных услуг по монтажу и сервисному обслуживанию локальных очистных сооружений силами наших инженеров гарантийный срок продлевается до 5 лет.

Возможные опции (НЕ включены в стоимость)

1. Контроллер
2. Защита двигателя от перегрева и попадания воды (реле защиты насоса)
3. Диспетчеризация по GSM-каналу
4. Счетчик моточасов для каждого агрегата
5. Амперметр для каждого насоса
6. Вольтметр на каждый ввод
