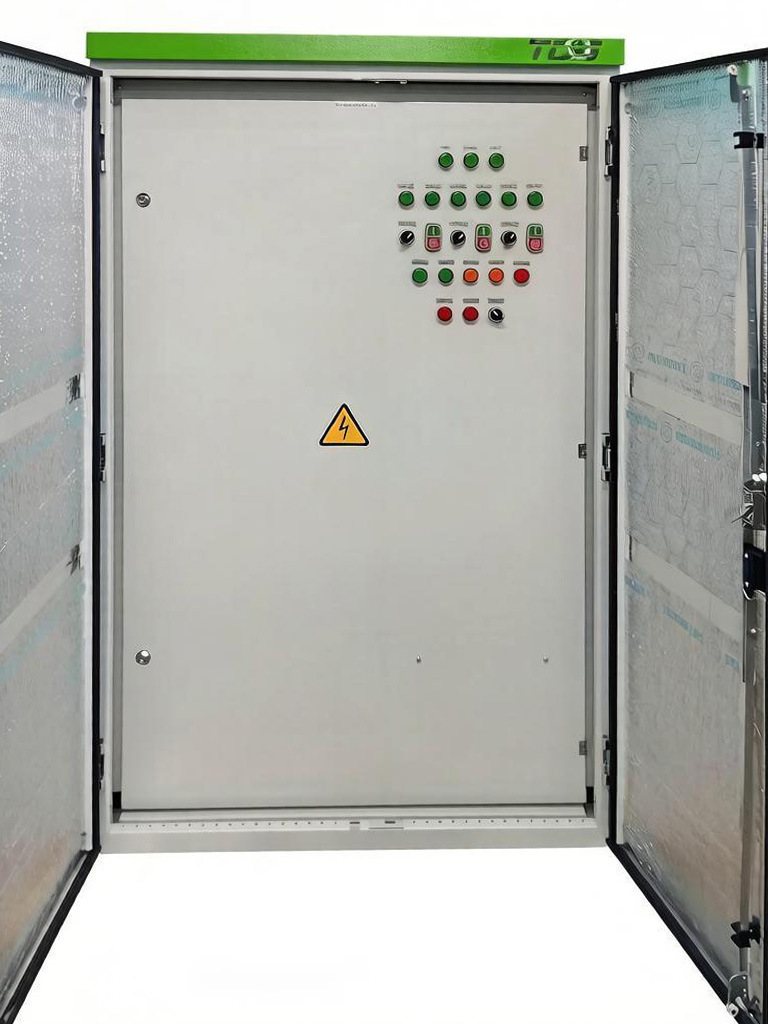

Шкаф управления с плавным пуском для ЛОС

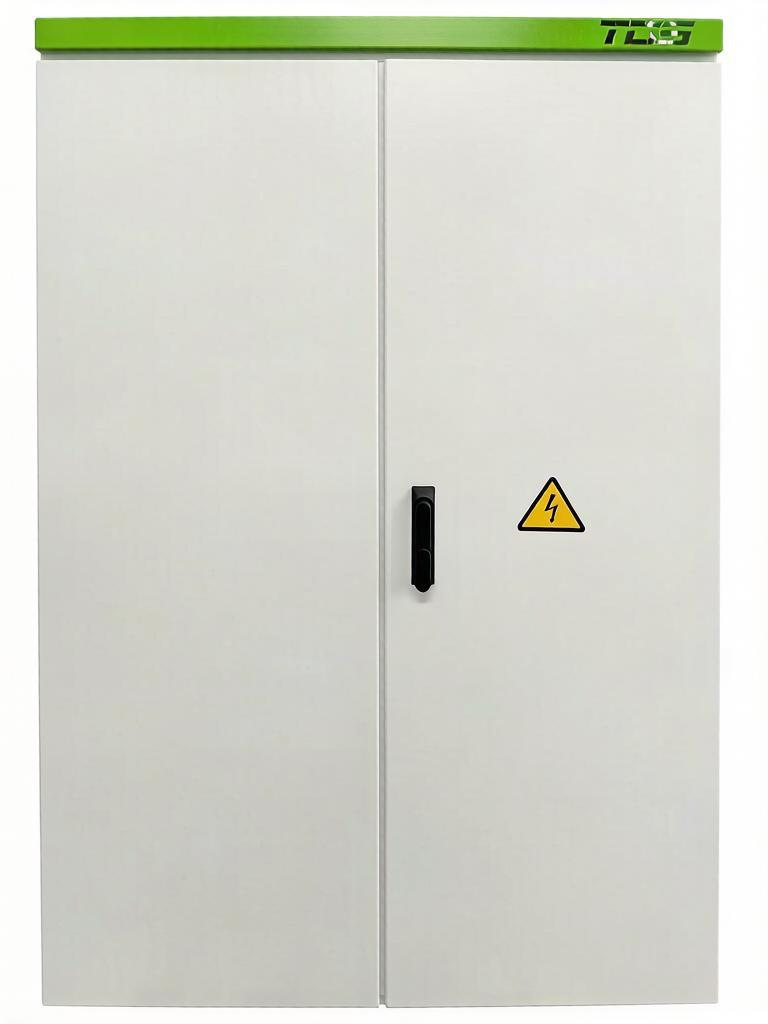

Шкаф управления насосами ШУН3Д-ПНЛА-80 разработан для обеспечения надежной и экономичной работа ЛОС. Он имеет высокий класс защиты IP65, что позволяет устанавливать его как внутри помещений, так и на улице.

Шкаф с плавнм пуском спроектирован для управления двумя основными насосами канализационной насосной станции. Так же он имеет возможность быстрого подключения третьего допонительного насоса.

Особенности ШУН3Д-ПНЛА-80

• Широкий диапазон рабочих температур (-40°C...+40°C).

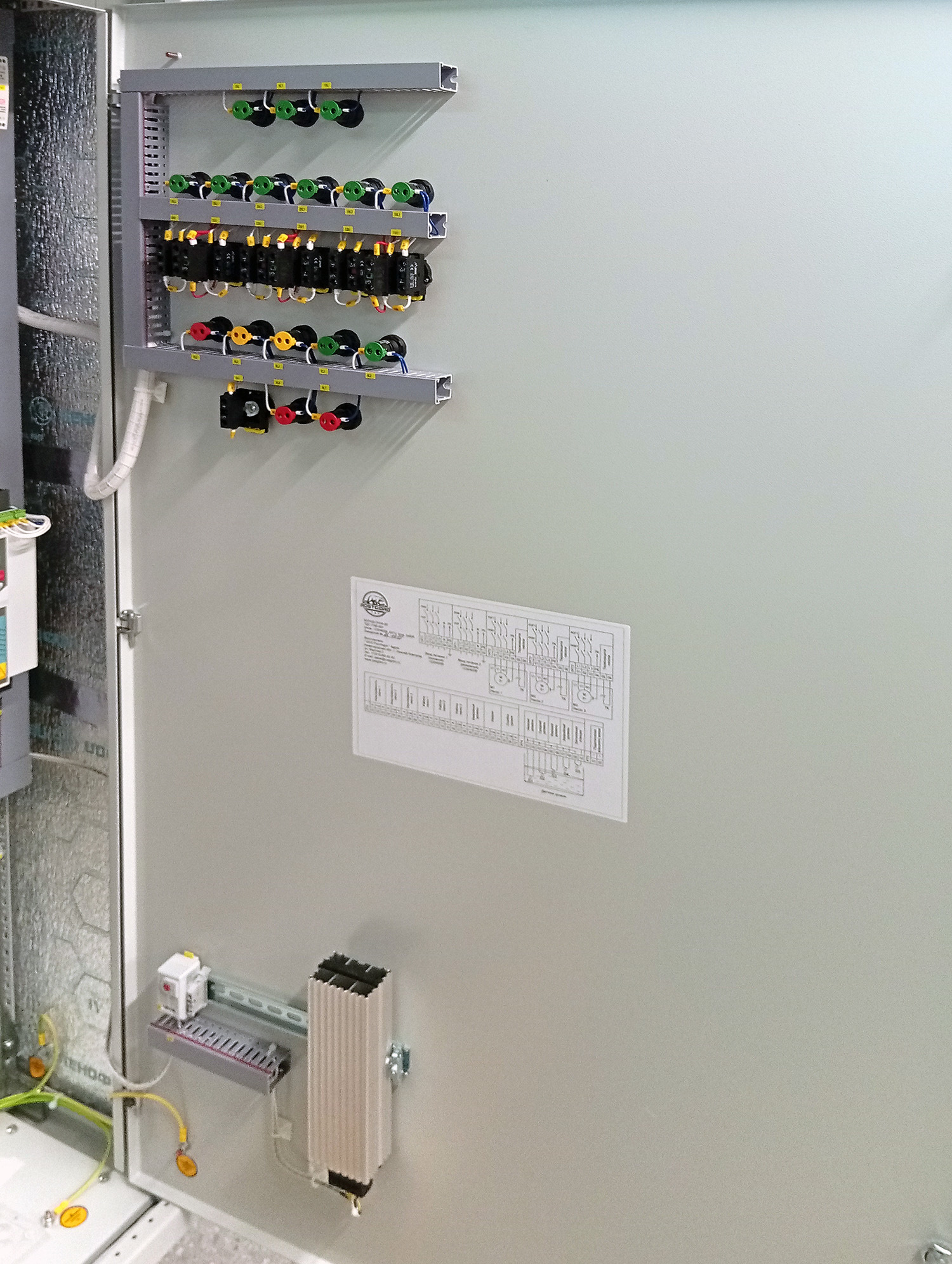

• Интегрированная система обогрева предотвращает образование конденсата.
• Высокая наработка на отказ.

Шкаф управления тремя насосами обеспечивает их оптимальную работу в зависимости от текущего уровня жидкости в резервуаре. Эта функция реализуется посредством интегрированной системы из четырех дискретных датчиков уровня, которые непрерывно отслеживают состояние наполняемости резервуара.

Алгоритм работы шкафа предусматривает:

• Последовательное включение насосов: поочередный запуск насосов при достижении определенных пороговых значений уровня жидкости.
• Многократное параллельное включение: возможность запуска двух или трех насосов одновременно при повышенных уровнях жидкости.
• Формирование аварийных сигналов: сигнал тревоги подается при достижении предельного уровня жидкости или выявлении неисправности в системе.

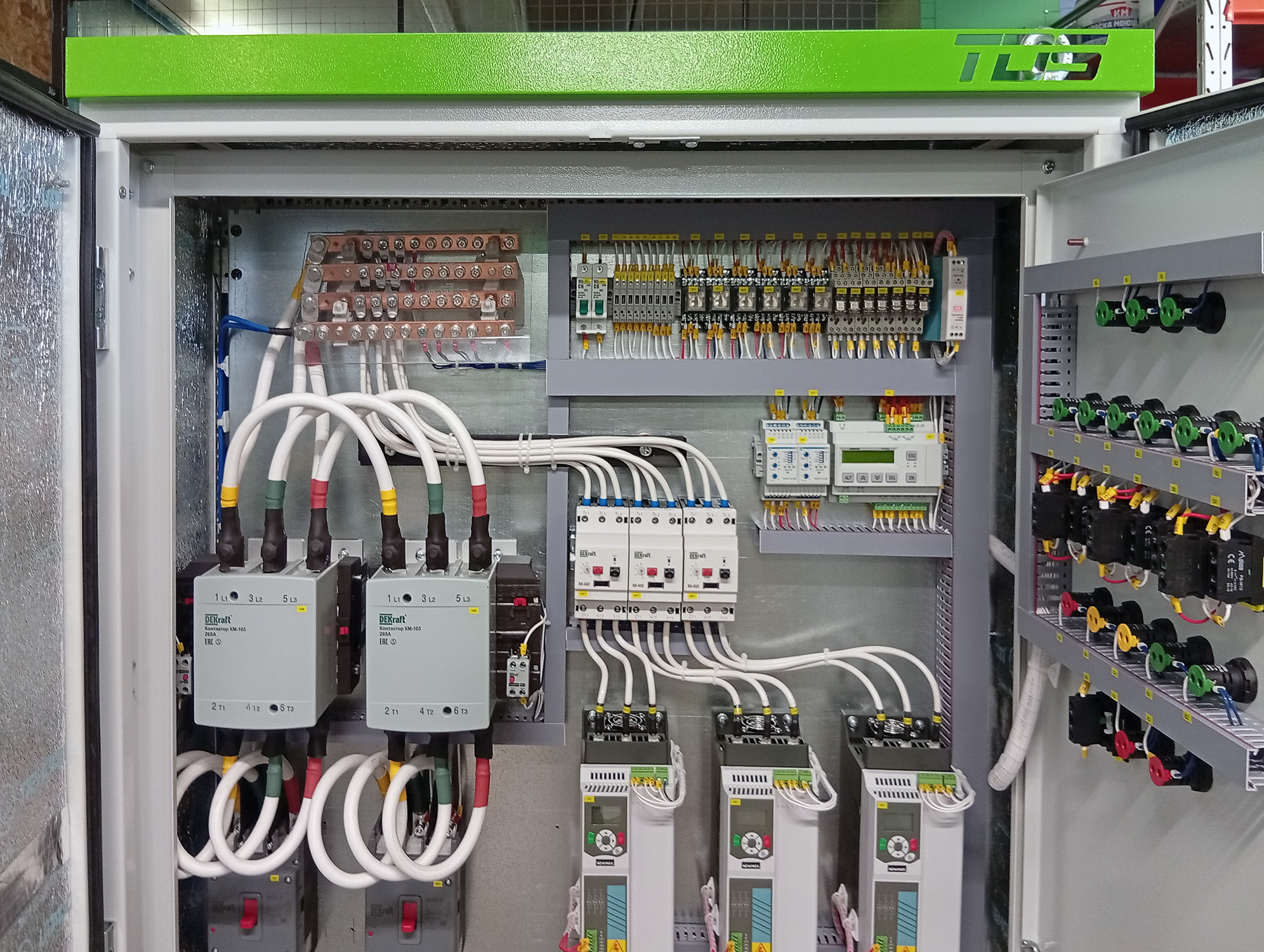

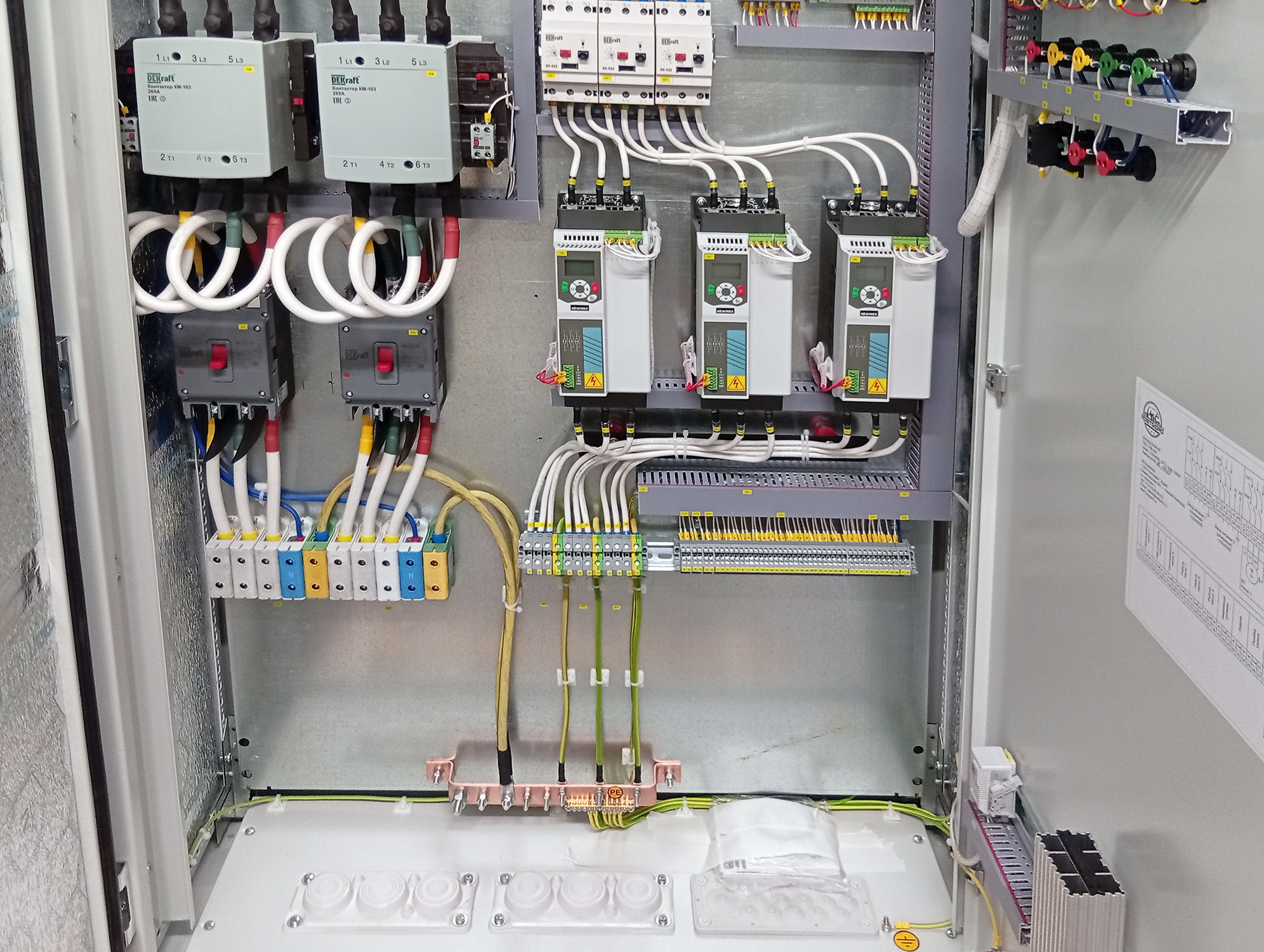

ШУН3Д-ПНЛА-80 оборудован устройствами плавного пуска (УПП).Это обеспечивает снижение пусковых токов, плавный пуск и остановку .Постепенное изменение скорости вращения ротора уменьшает гидравлические удары в трубопроводах, предотвращая повреждение системы.

Шкаф управления дренажными насосами имеет программируемый логический контроллер (ПЛК), который обеспечивает интеллектуальное управление всеми рабочими процессами.

• Многоуровневая логика управления: поддерживаются три режима работы (местное управление, запрет пуска, автоматическое управление).
• Мониторинг и диагностика: контроллер постоянно отслеживает состояние датчиков и исполнительных механизмов, формируя соответствующие сигналы тревоги при обнаружении аномалий.
• Регулируемость алгоритмов: настройка параметров работы насосов возможна через интерфейс ПЛК, позволяя адаптировать систему под конкретные технологические процессы.
• Интерфейсы связи: наличие стандартных интерфейсов RS-485/MODBUS позволяет интегрировать шкаф в единую SCADA-систему предприятия, обеспечивая централизованное управление и мониторинг.

Возможные опции (НЕ включены в стоимость)

1. Защита двигателя от перегрева и попадания воды (реле защиты насоса)
2. Диспетчеризация по GSM-каналу
3. Счетчик моточасов для каждого агрегата
4. Амперметр для каждого насоса
5. Вольтметр на каждый ввод
