ШУН2П-РЛАД-14 повысительная насосная станция

ШУН2П-РЛАД-14 - низковольтный шкаф управления, предназначенный для автоматизации работы повысительной насосной станции, состоящей из двух агрегатов. Номинальный ток подключаемых двигателей до 14А на каждый канал позволяет управлять насосными группами средней мощности в системах ЖКХ, малых промышленных объектах и административных зданиях. .

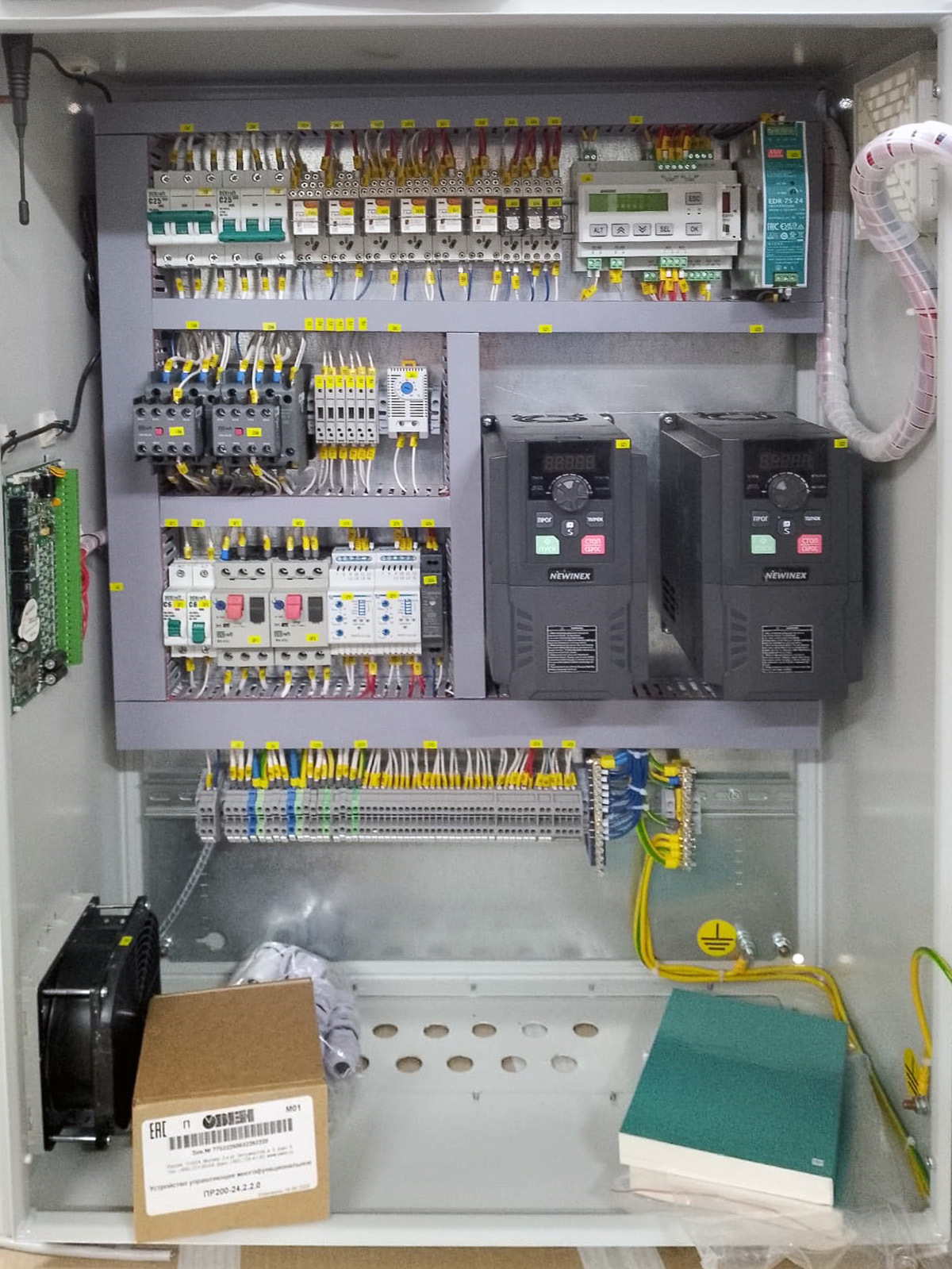

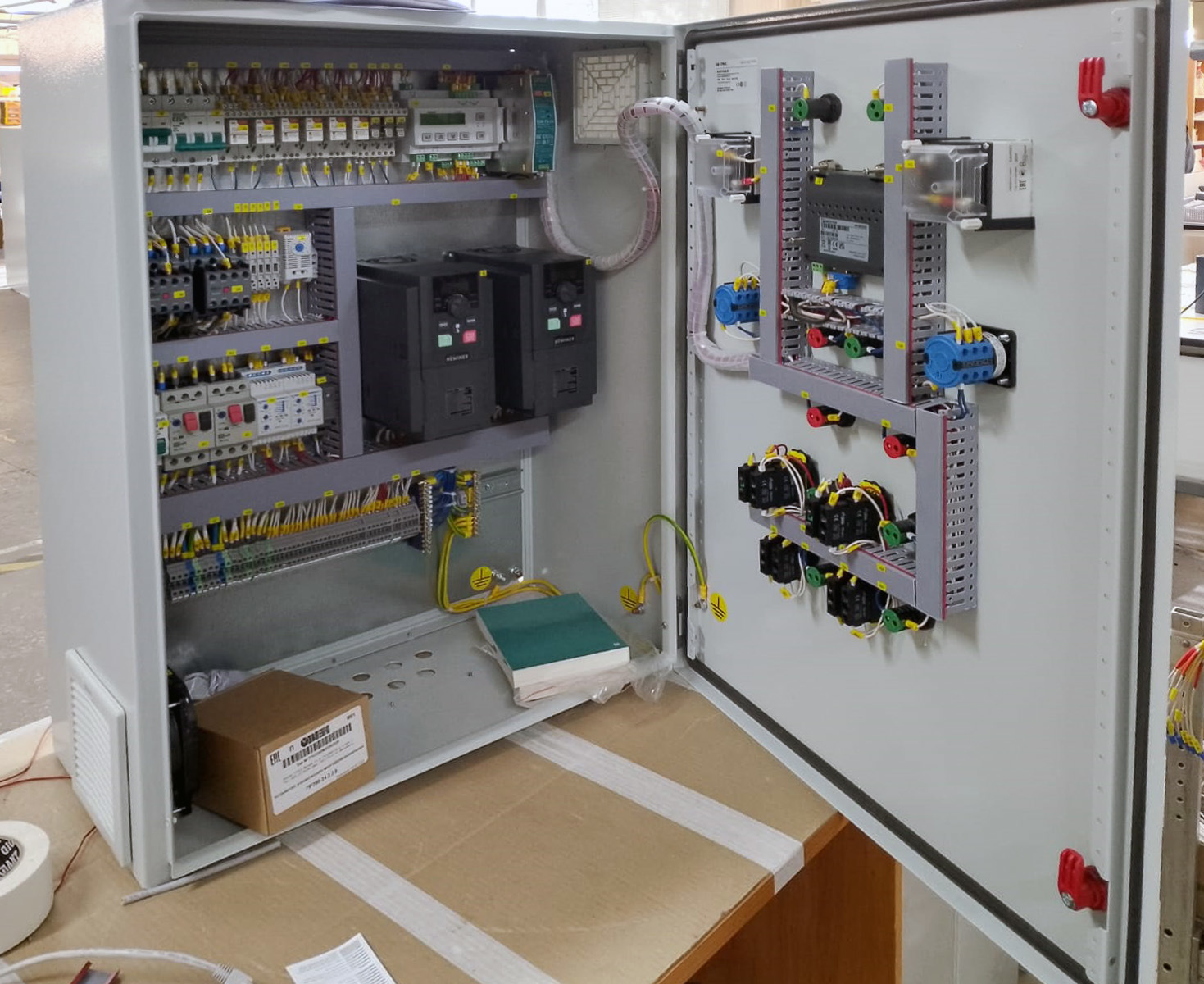

Аппаратная часть ШУН2П-РЛАД-14 заключена в стальной корпус навесного исполнения. Степень защиты оболочки IP54 гарантирует надежную работу в помещениях с повышенной влажностью (до 98% при +25°С) и защищает внутренние компоненты от мелкодисперсной пыли. Климатическое исполнение УХЛ3 допускает эксплуатацию в диапазоне температур от -10°C до +40°C.

В основе логики управления лежит промышленный программируемый контроллер (ПЛК). ШУН2П-РЛАД-14 поддерживает полностью автономный режим работы по следующему алгоритму:

• Поддержание давления: система работает по принципу гистерезиса относительно заданной уставки давления. Включение насоса происходит при падении давления ниже «Уставка – 0.2 бар», отключение — при достижении значения «Уставка + 0.2 бар».
• Ротация по наработке: для обеспечения равномерного износа оборудования выбор «ведущего» насоса осуществляется на основе данных о моточасах. Это исключает закисание резервного агрегата.
• Контроль уровней: предусмотрена интеграция с датчиками уровня в резервуарах (сухой ход, рабочий уровень, перелив). Визуализация уровней выводится на панель в виде динамических гистограмм.

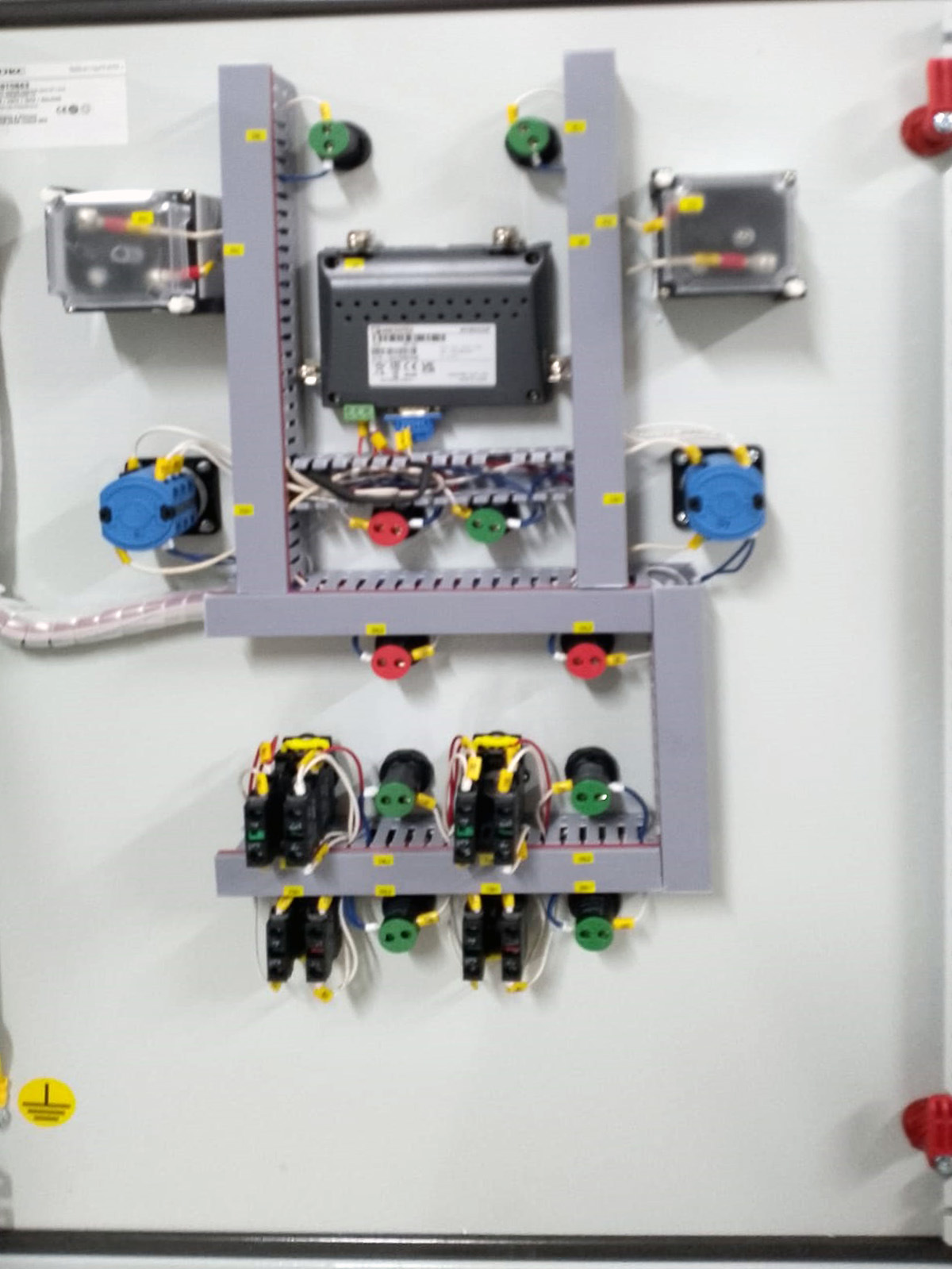

• Противопожарный приоритет: при поступлении внешнего сигнала «Пожар» происходит принудительная остановка насосов. Сброс состояния возможен только путем переключения селекторов на лицевой панели в режим «РУЧНОЙ» и обратно в «АВТО», что исключает случайный запуск системы без подтверждения персоналом.

Интерфейс и диспетчеризация

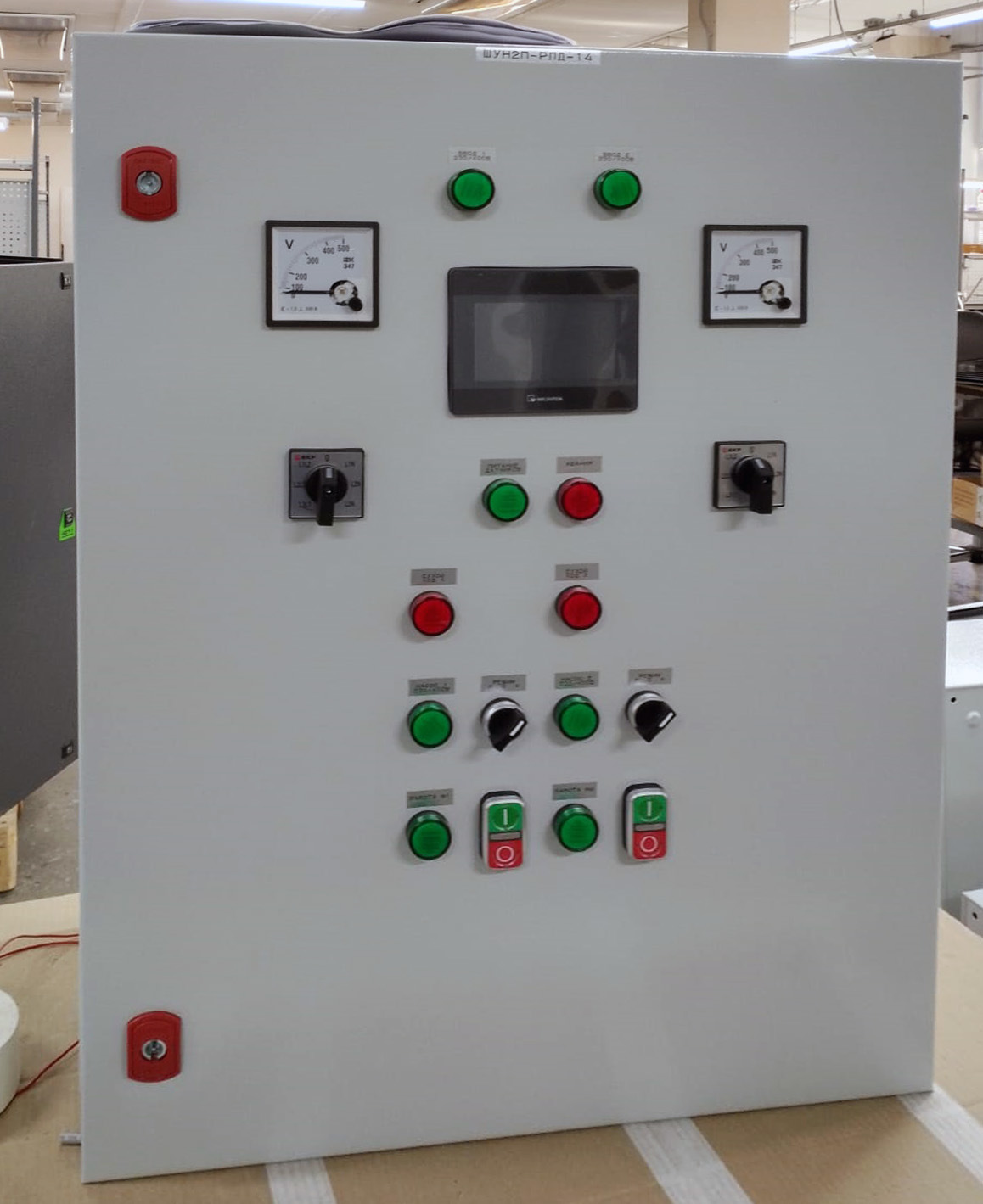

Шкаф оснащен графической панелью оператора с цветовая кодикация на экране. Это позволяет мгновенно оценить статус системы. Также нНа экран выводятся текущее давление, наработка каждого насоса в минутах и часах, а также окна для ввода параметров (всплывающая клавиатура для задания уставок). Для интеграции в верхние уровни систем автоматизации (SCADA) реализована поддержка протокола Modbus RTU (RS-485), что позволяет удаленно считывать параметры работы и изменять настройки.

Частотное регулирование, встроенное в шкаф управления, обеспечивает точное поддержание заданного давления и экономичную работу насосной станции.

Технические характеристики шкафа управления 2 насосами ШУН2П-РЛАД-14 :

• Степень защиты оболочки от воздействия окружающей среды: IP54.
• Категории размещения по климатическому исполнению: УХЛ3.
• Класс защиты человека от поражения электрическим током: 0I.
• Предельная температура окружающей среды: -10ºС/+40ºС.
• Номинальное напряжение электропитания: ~220/380В. Допустимое отклонение напряжения: от -20% до +15%.
• Количество источников электропитания: 1.
• Количество управляемых электроприводов: 2.
• Номинальный ток (на каждый насос): 14 А.

Возможные опции (НЕ включены в стоимость)

1. Контроль попадания воды в двигатель
2. Диспетчеризация по GSM-каналу
3. Счетчик моточасов для каждого агрегата
4. АВР
5. Уличное исполнение (IP65/IP66, двойной корпус, обогрев)
