Пожарная насосная станция на 3 насоса, 12 задвижек и 1 жокей насос

Шкаф управления ШУПН3З12Ж1-РЛАД-180 от ООО «ТДС» — это интеллектуальный центр управления насосной станцией системы пожаротушения. Он предназначен для автоматического поддержания давления и специализированного управления подпиточными агрегатами.

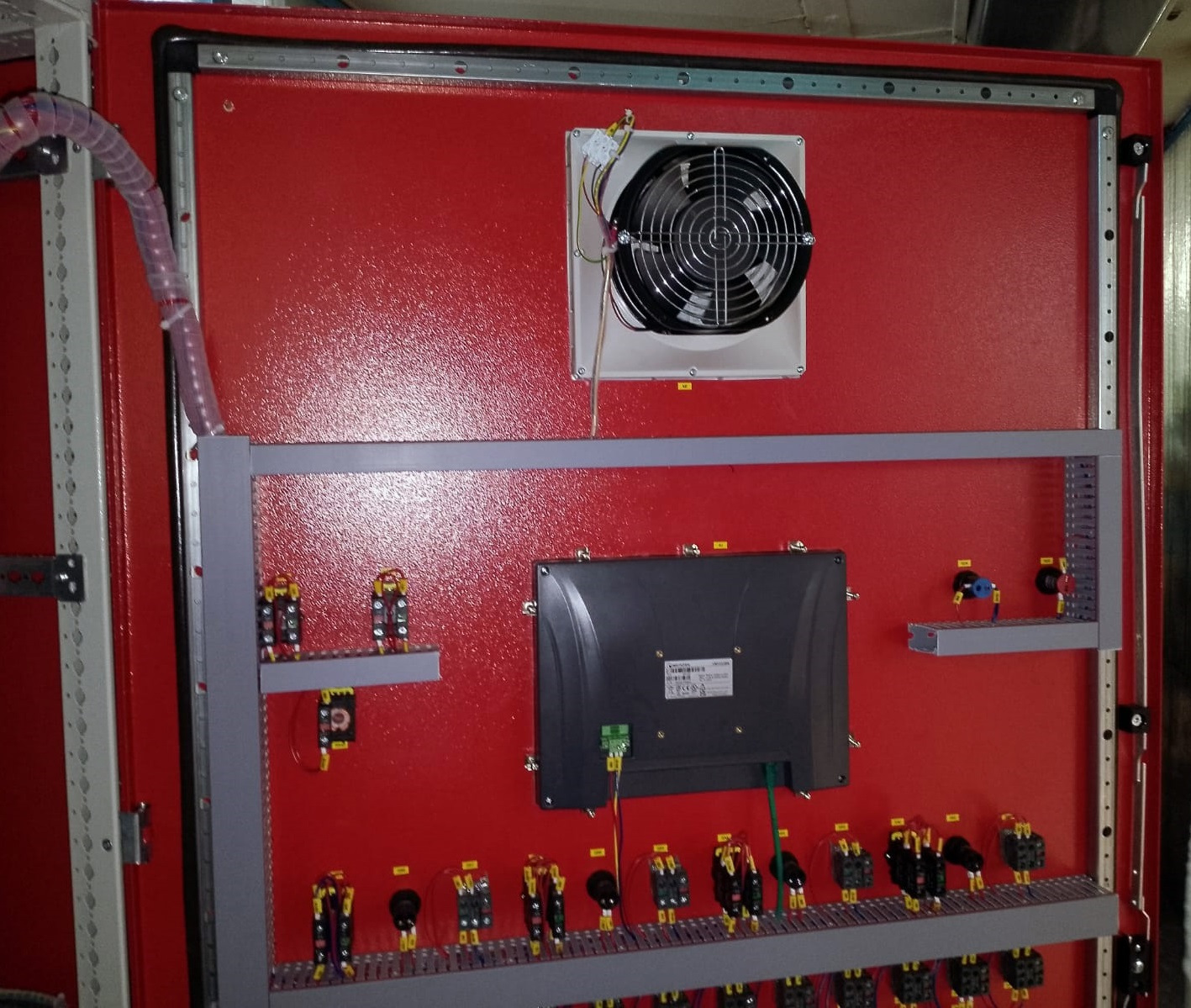

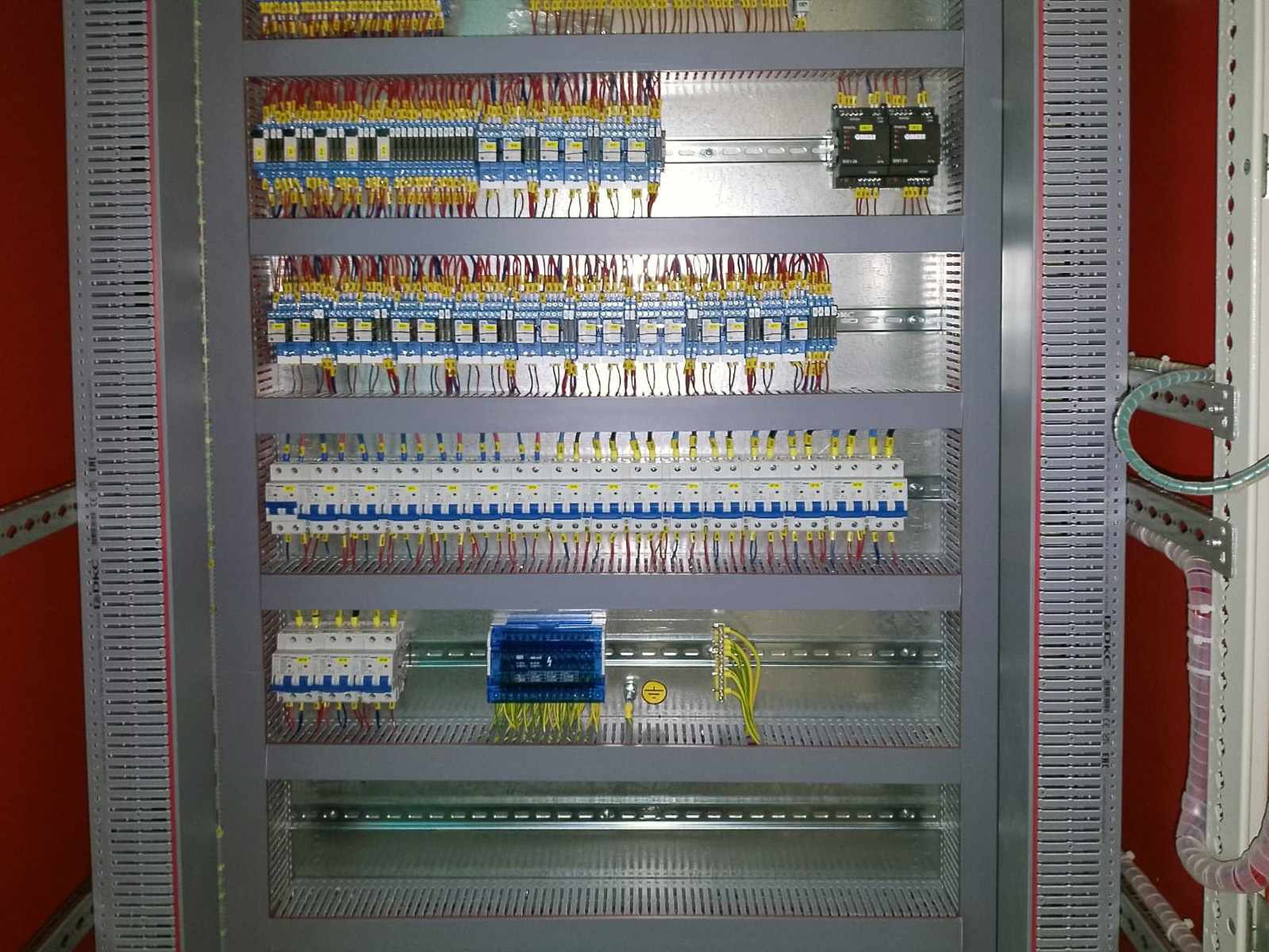

Шкаф управления двумя насосами, 12 задвижками и одним жокей-насосом обеспечивает управление группой насосов и запорной арматурой, а также, комплексную защиту электродвигателей от перегрузок, токов короткого замыкания и перегрева. Комплекс предназначен для установки в закрытых помещениях (климатическое исполнение УХЛ3) при температуре окружающей среды от -10°С до +40°С.

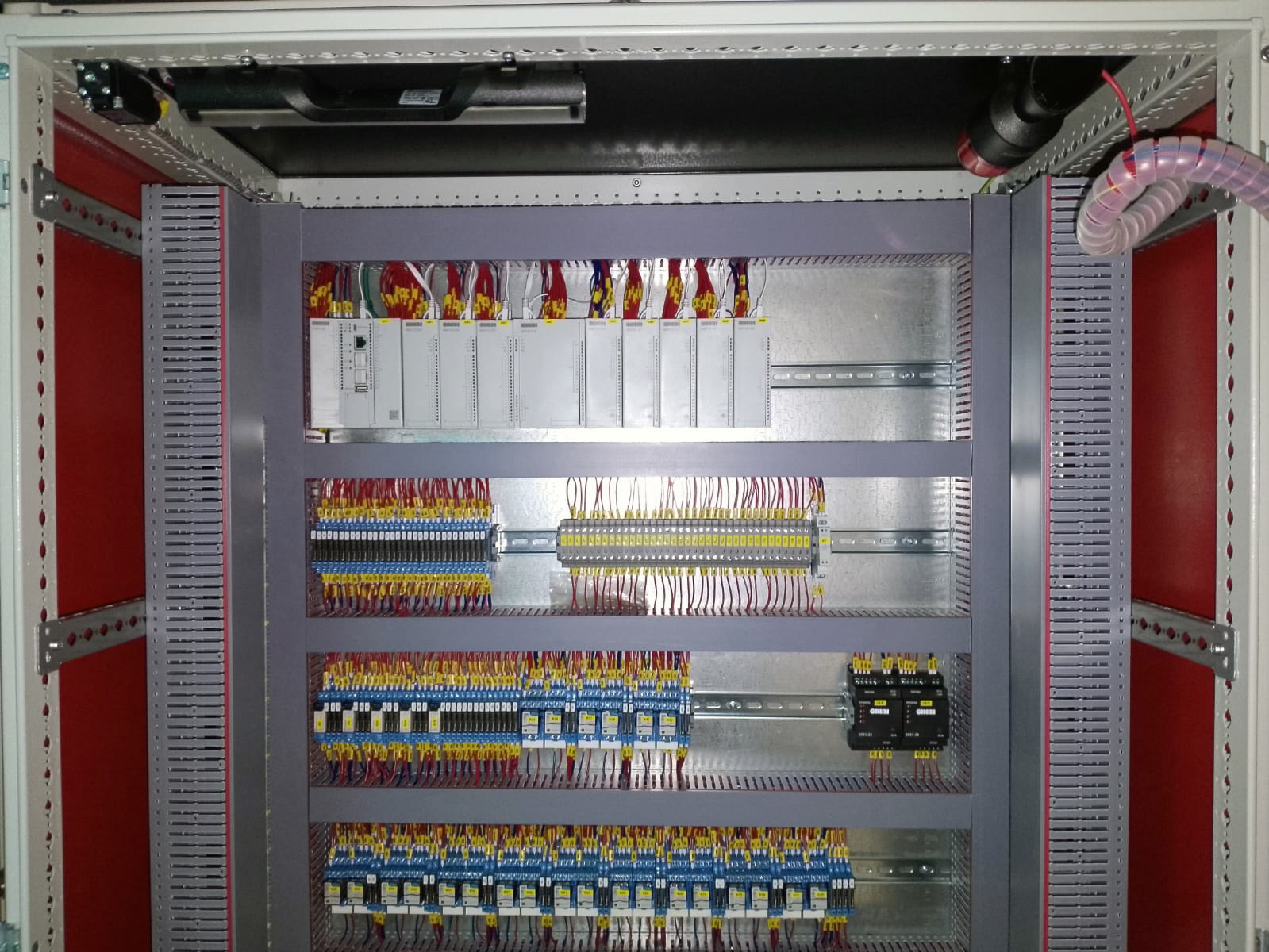

Управление осуществляется на базе программируемого логического контроллера (ПЛК), что позволяет гибко настраивать логику работы под нужды заказчика. Система поддерживает три основных режима управления для каждого механизма:

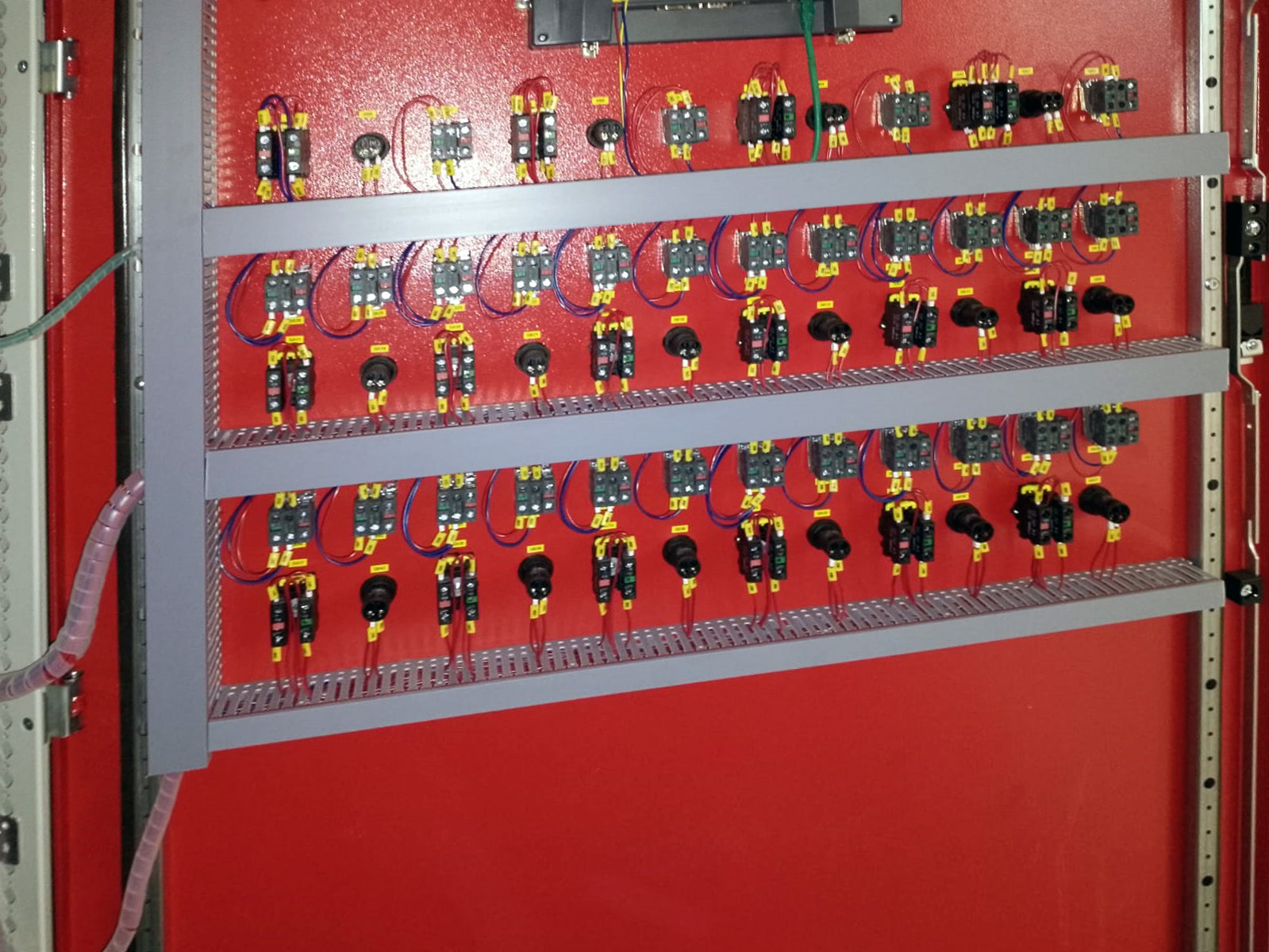

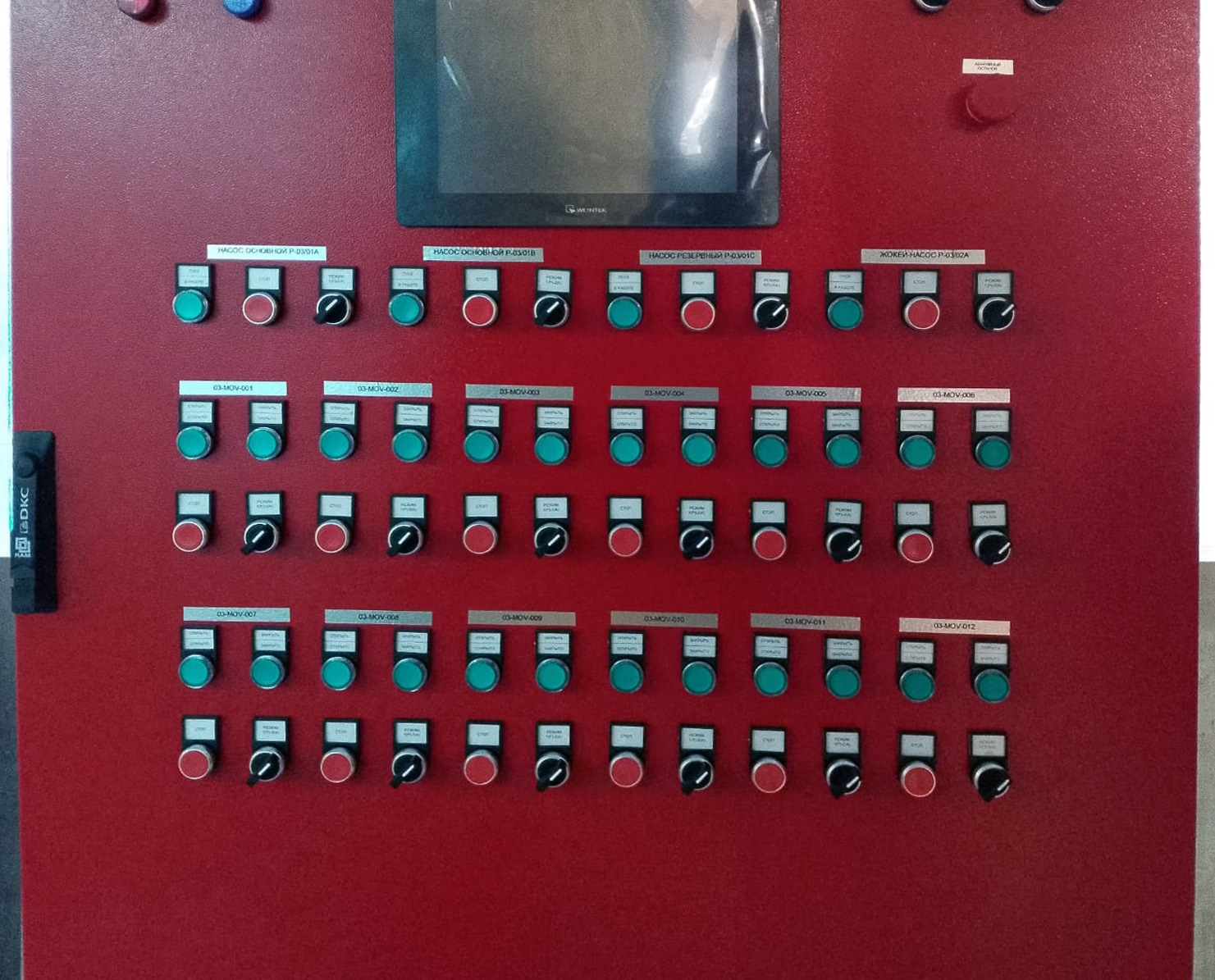

• Ручной («Р»): прямое управление кнопками «Пуск/Стоп» на двери шкафа.
• Отключено («О»): полная блокировка привода для проведения сервисных работ.
• Автоматический («А»): управление от ПЛК по датчикам давления и внешним сигналам.

В автоматическом режиме система реализует два ключевых алгоритма:

• Пожарный режим (Приоритетный): активируется мгновенно при поступлении сигнала «Пожар». Система переходит на поддержание заданного давления для нужд пожаротушения. Остановка насосов возможна только вручную оператором («Сброс»), что исключает ложное прекращение подачи воды.
• Спринклерный/Дренчерный режимы: в спринклерном режиме давление в системе поддерживает компактный насос-жокей. В дренчерном — система находится в ожидании сигнала активации.

В состав станции пожаротушения входит насос-жокей. Его основная задача — поддержание заданного давления в трубопроводах в дежурном режиме. Это критически важно для систем спринклерного типа, где магистраль всегда должна быть заполнена водой под давлением.

• Автоматизация подпитки - контроллер шкафа отслеживает малейшие утечки в системе через датчики давления. При падении напора ниже установленного порога ПЛК подает команду на запуск жокей-насоса, исключая необходимость включения мощных основных агрегатов для компенсации незначительных потерь.
• Использование жокея позволяет избежать «гидроударов» и преждевременного износа основного оборудования, сохраняя систему в постоянной готовности к пуску.
• Состояние подпиточного узла визуализируется на панели оператора, где отображаются текущие уставки включения и выключения насоса-жокея.

Частотное регулирование и плавный пуск

ЧПР в ШУПН3З12Ж1-РЛАД-180 обеспечивает точность параметров - система динамически изменяет частоту вращения двигателей насосов в зависимости от фактического расхода воды. Это позволяет поддерживать стабильное давление в магистрали с точностью до 0,1 бар.

Регулирование оборотов двигателя в соответствии с текущей потребностью системы снижает потребление электроэнергии до 30-50% по сравнению с нерегулируемыми приводами.

Плавное нарастание и снижение скорости исключает пиковые пусковые токи (которые могут в 5-7 раз превышать номинальные) и механические перегрузки на валу насоса.

В автоматическом алгоритме оператор может удаленно задавать необходимые обороты через АРМ, а при переходе в аварийный (пожарный) режим система автоматически выводит насосы на требуемую мощность для обеспечения нормативного расхода.

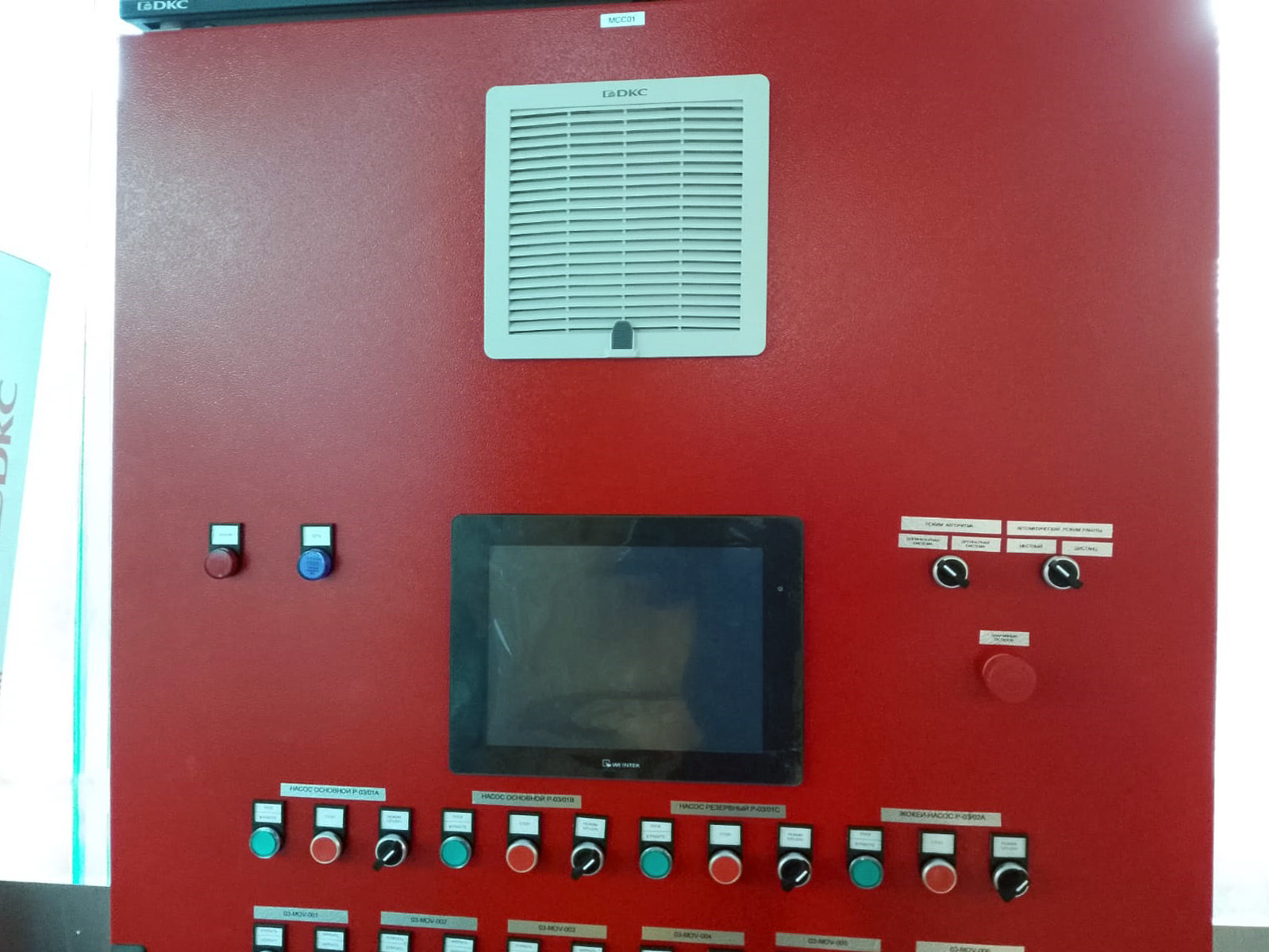

Управление и мониторинг ШУПН3З12Ж1-РЛАД-180 производится через панель оператора в специализированных окнах. Они  позволяют задавать границы «сухого хода», температуры аварийного перегрева подшипников и обмоток, а также параметры срабатывания жокей-насоса.

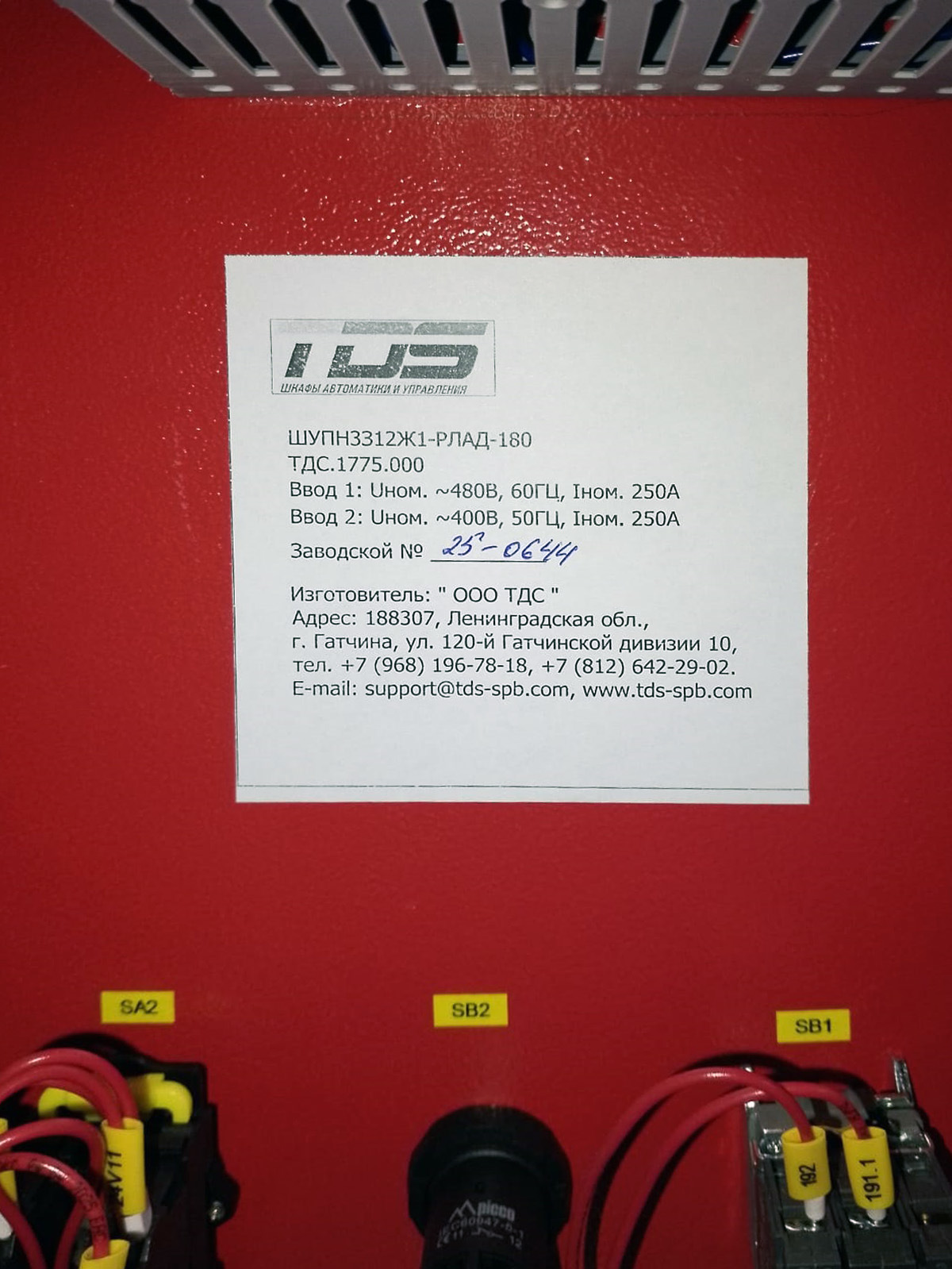

Шкаф управления пожарными насосами и задвижками изтовлен по ГОСТ Р 53325-2012рассчитан на работу в сетях с номинальным напряжением ~230/400 В и номинальным током 250 А. Ключевой особенностью является поддержка двух независимых вводов питания.
