ШУН2ДМ1-ПНЛА-80 насосная станция для ЛОС, КНС

ШУН2ДМ1-ПНЛА-80 — это профессиональное решение для полной автоматизации КНС и локальных очистных сооружений (ЛОС). Шкаф предназначен для автоматического контроля уровня жидкости и управления двумя дренажными насосами мощностью до 37 кВт каждый, а также одной мешалкой на 11 кВт.

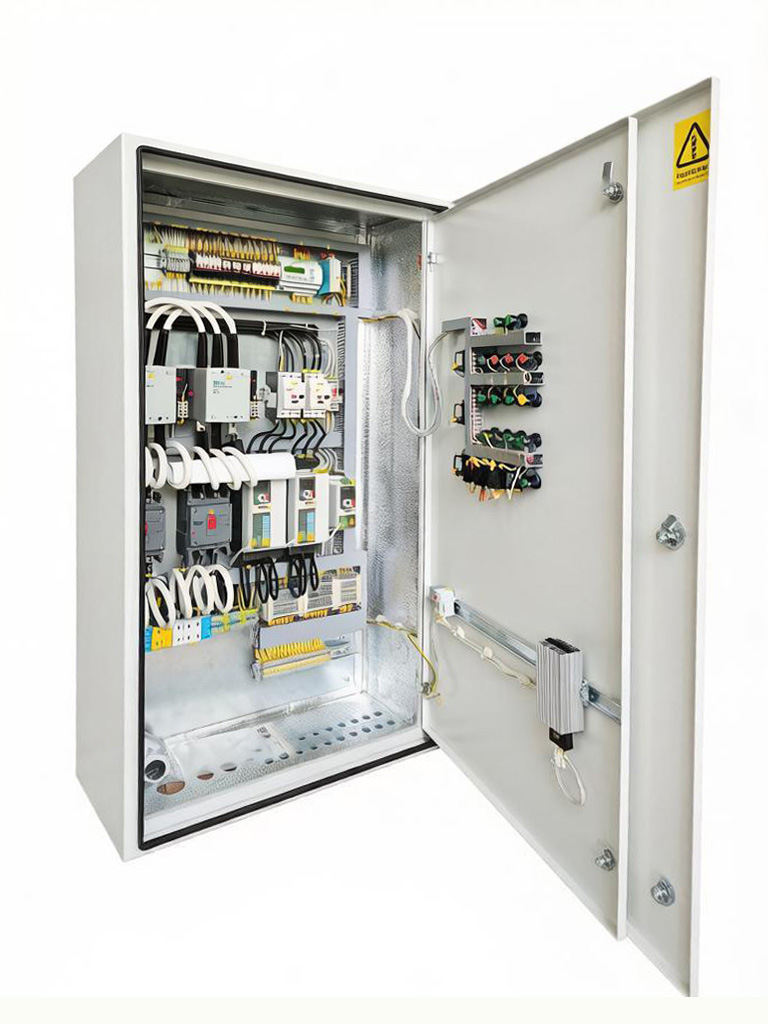

Особенности и преимущества ШУ ЛОС

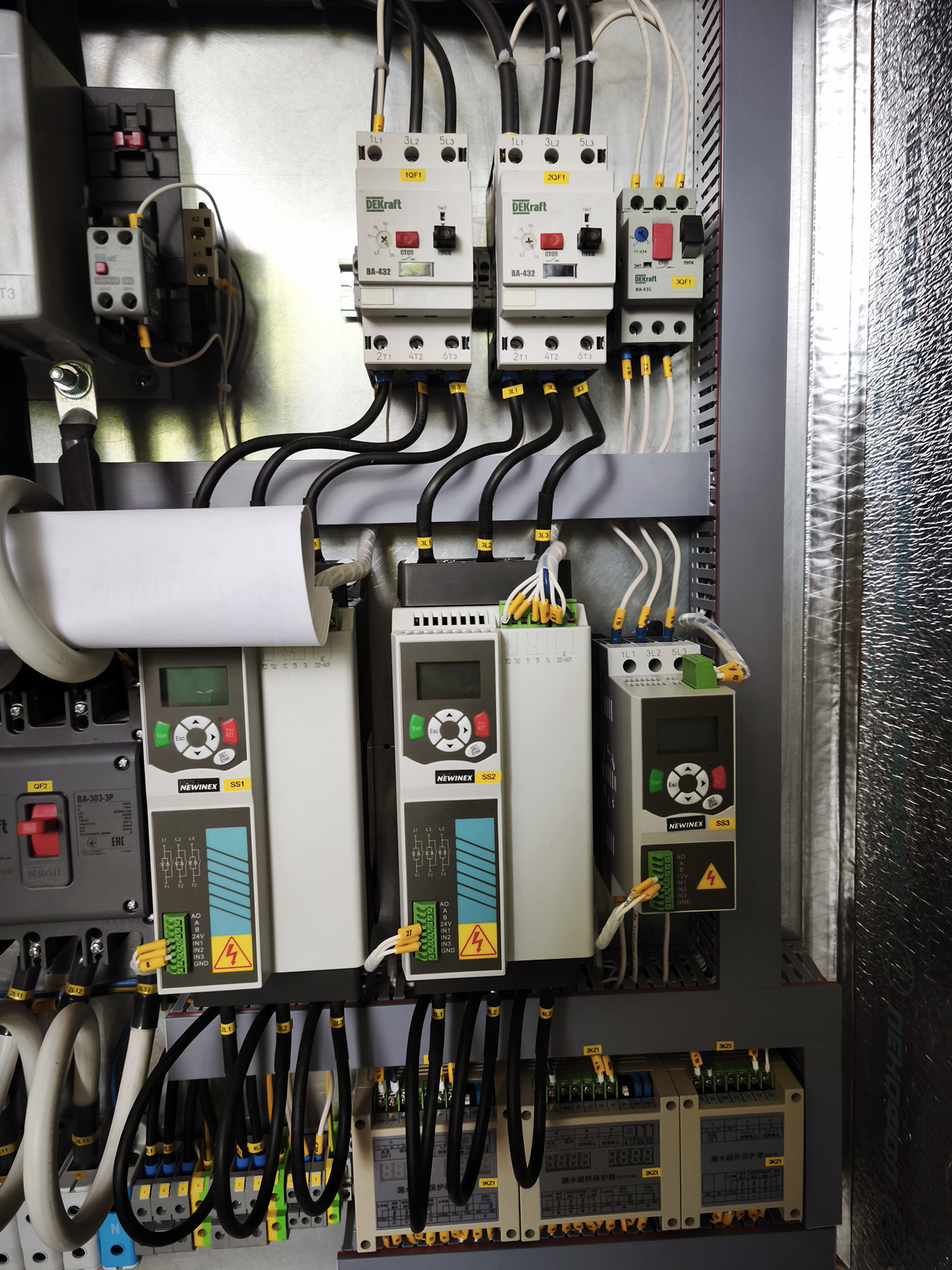

• Каждый из двух насосов и мешалка оснащены устройством плавного пуск (УПП). Это исключает гидроудары, снижает механические нагрузки на валы и предотвращает раскачку поплавковых датчиков при старте.
• Полная защита: встроенная автоматика контролирует не только параметры сети (реле РНПП-311М), но и состояние самих насосов.

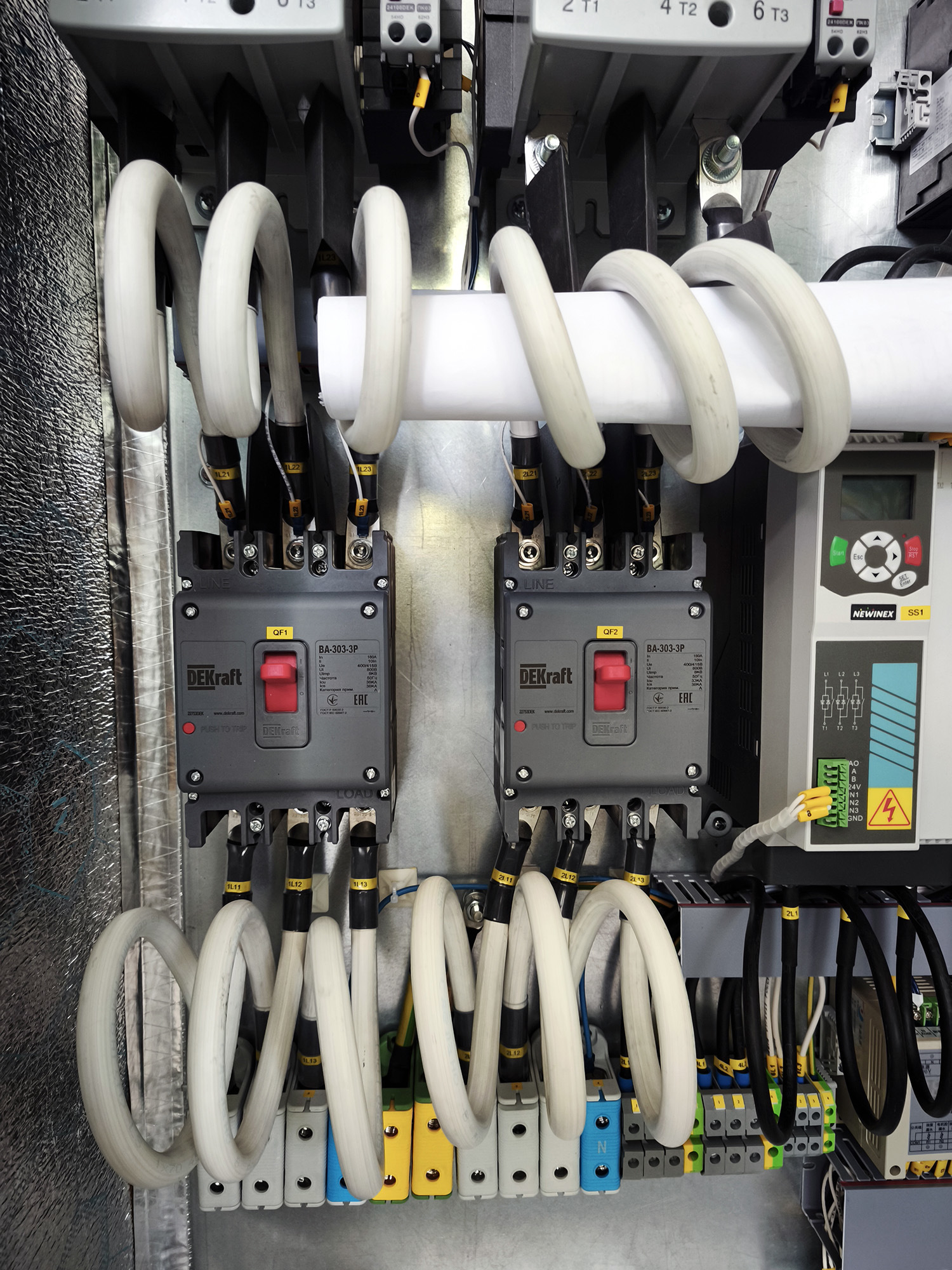

• Логика работы построена на базе программируемого реле ОВЕН. Система работает по каскадному принципу: при достижении среднего уровня включается первый насос, при критическом росте воды — второй. Цепи защищены силовыми автоматами ВА-303 (180 А) и специализированными выключателями защиты двигателя до 80 А.
• Всепогодное исполнение: утепленный металлический корпус со степенью защиты IP66 и встроенный обогреватель (75 Вт).

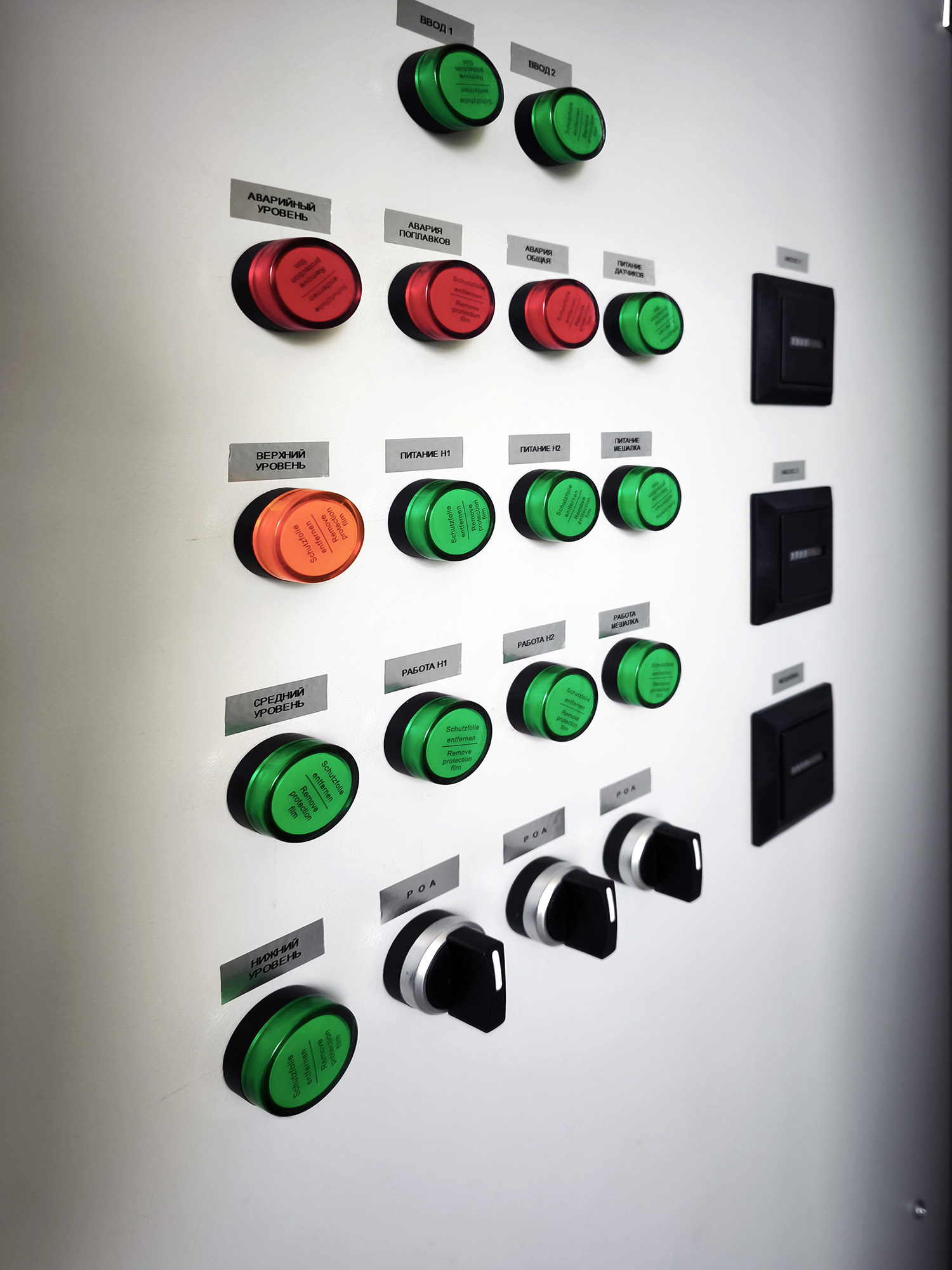

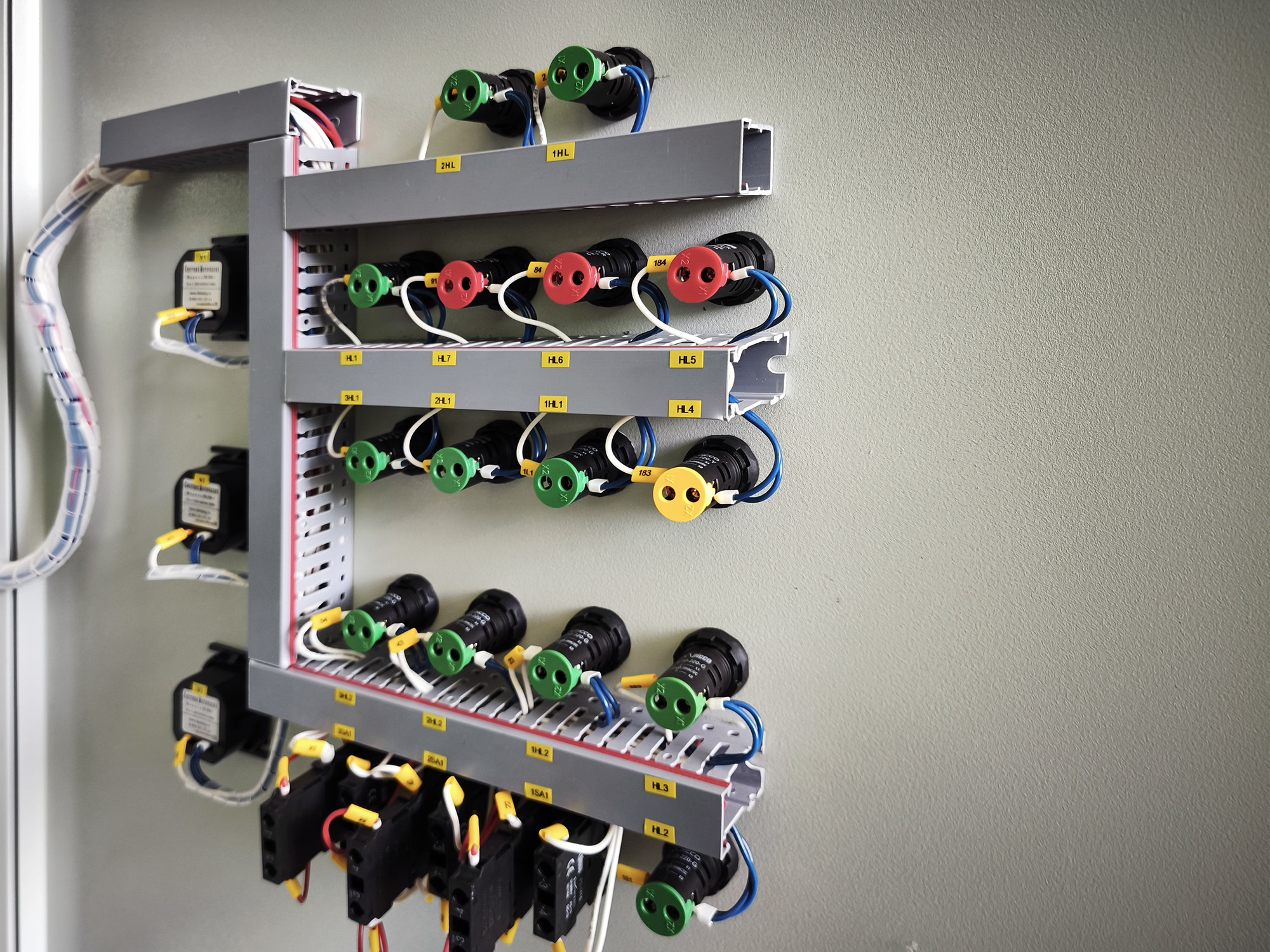

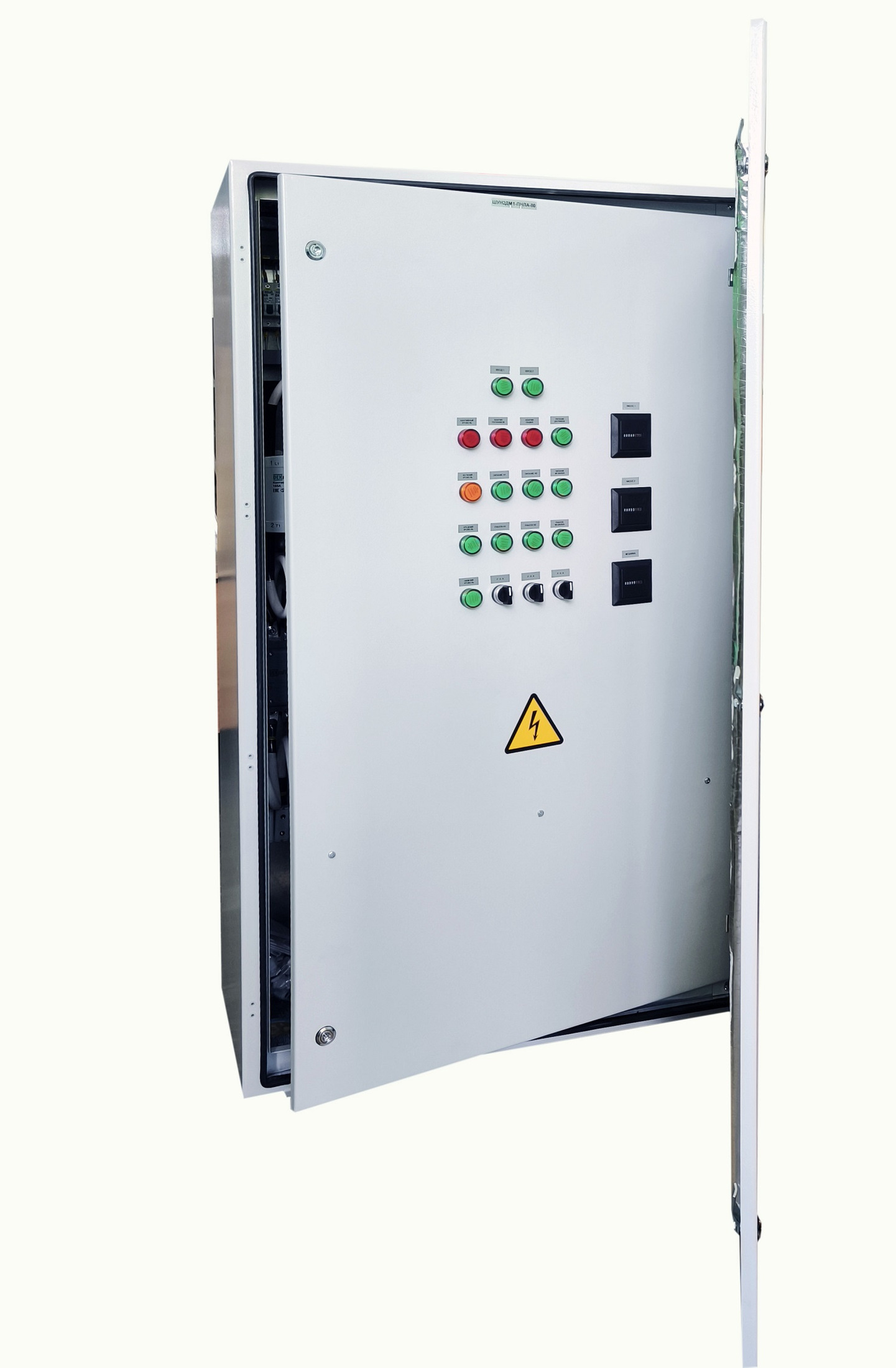

На лицевой панели размещена светосигнальная индикация (питание, работа каждого мотора, уровни «Верхний/Аварийный», общая неисправность). Наличие счетчиков моточасов позволяет точно планировать техническое обслуживание.

Алгоритм работы (логика управления уровнем)

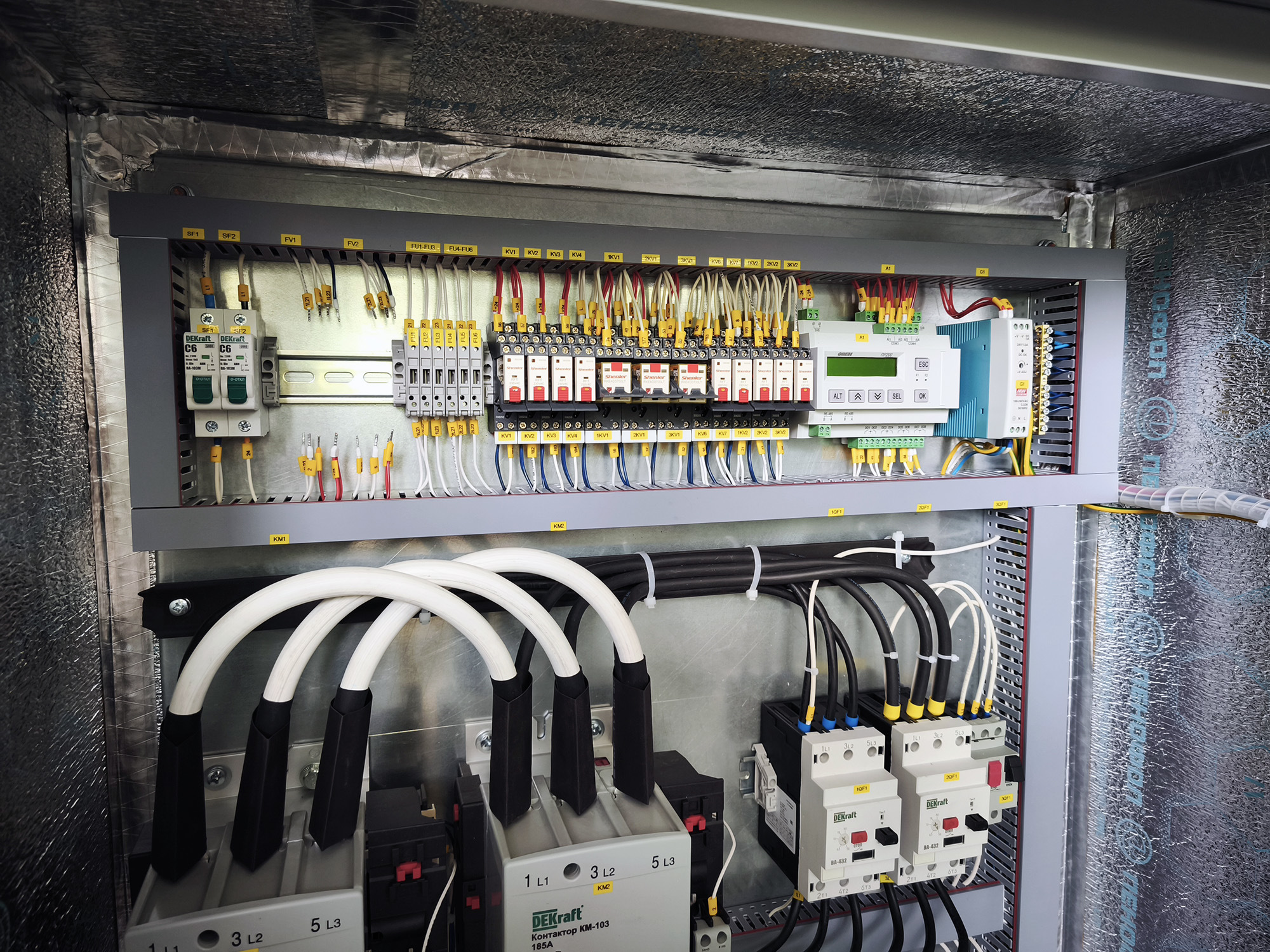

Управление осуществляется по сигналам от четырех дискретных датчиков уровня (поплавков), подключенных к входам контроллера ОВЕН ПР200:

1. Режим ожидания (Нижний уровень): все двигатели выключены. Станция находится в покое, потребление электроэнергии минимально.
2. Запуск первого насоса (Средний уровень): при подъеме стоков до датчика «Средний уровень» шкаф подает команду на плавный пуск Насоса №1 (Н1). Двигатель разгоняется через устройство плавного пуска, откачивая воду.
3. Пиковый приток/Каскадное включение (Верхний уровень): если интенсивность притока превышает производительность одного насоса и уровень достигает датчика «Верхний», автоматически запускается Насос №2 (Н2). Оба агрегата работают синхронно, обеспечивая двойную производительность станции для предотвращения переполнения резервуара.
4. Остановка (Нижний уровень): по мере откачки уровень воды опускается. При размыкании датчика «Средний уровень» насосы продолжают работать еще несколько секунд (защита от ложных срабатываний и «залипания» поплавков), после чего плавно останавливаются.
5. Чередование двигателей: для обеспечения равномерного износа автоматика реализует функцию чередования очередности включения. При следующем цикле наполнения первым запустится тот насос, который стоял вторым в предыдущем цикле.
6. Работа мешалки: миксер активируется по дополнительному алгоритму (например, при достижении «Среднего уровня» за 1–2 минуты до старта первого насоса). Это необходимо для взмучивания осадка и предотвращения его оседания на дне приемной корзины, что защищает гидравлику насосов от засорения и абразивного износа.
7. Переполнение (Аварийный уровень): при замыкании датчика «Аварийный уровень» включается звуковая сирена и красная лампа HL7. Система сигнализирует о внештатной ситуации оператору или в диспетчерский пункт.
8. Неисправность двигателя: если во время работы один из насосов уходит в защиту (перегрузка, перегрев, утечка воды в камеру уплотнений), шкаф немедленно отключает аварийный агрегат, выводит соответствующее сообщение на индикацию и автоматически вводит в работу резервный насос.
9. Ошибка датчиков: при обнаружении обрыва цепи поплавков загорается индикатор, станция переводится в ручной режим или ожидает восстановления связи.
