ШУ шнековым обезвоживателем

Шкаф управления шнековым обезвоживателем ШУ СОШ предназначен для автоматического и ручного управления электроприводами шнекового обезвоживателя осадка. ШУ обеспечивает непрерывный круглосуточный цикл работы, защиту двигателей от перегрузок и коротких замыканий, а также реализацию алгоритмов промывки оборудования.

Область применения: Объекты водопроводно-канализационного хозяйства (ВКХ), очистные сооружения промышленных предприятий, станции механического обезвоживания осадков сточных вод.

Технические параметры ШУ шнеком

• Степень защиты оболочки IP54.
• Климатическое исполнение УХЛ3 (от -10ºС до +40ºС, влажность 98% при +25ºС).
• Номинальное напряжение питания ~230/400 В (+15/-20%).
• Количество управляемых приводов 3 (шнек — 1 шт., шешалка — 1 шт., шлапан промывки — 1 шт.).

Функциональные возможности и алгоритм работы

ШУ функционирует в трех режимах, выбираемых переключателем: автоматический, местный, отключен.

В режиме "Автоматический" осуществляется управление по дискретным сигналам датчика уровня ДСП.3-0.5.

• Средний уровень: запуск привода шнека (№1) и мешалки (№2).
• Высокий уровень: выдача внешнего сигнала «Перелив», продолжение работы агрегатов №1 и №2.
• Низкий уровень: автоматическая остановка приводов №1 и №2.
• Клапан промывки (№3): циклическая работа по встроенному таймеру (заводская уставка: 6 раз/час по 1 мин). Возможна принудительная активация независимо от режима.

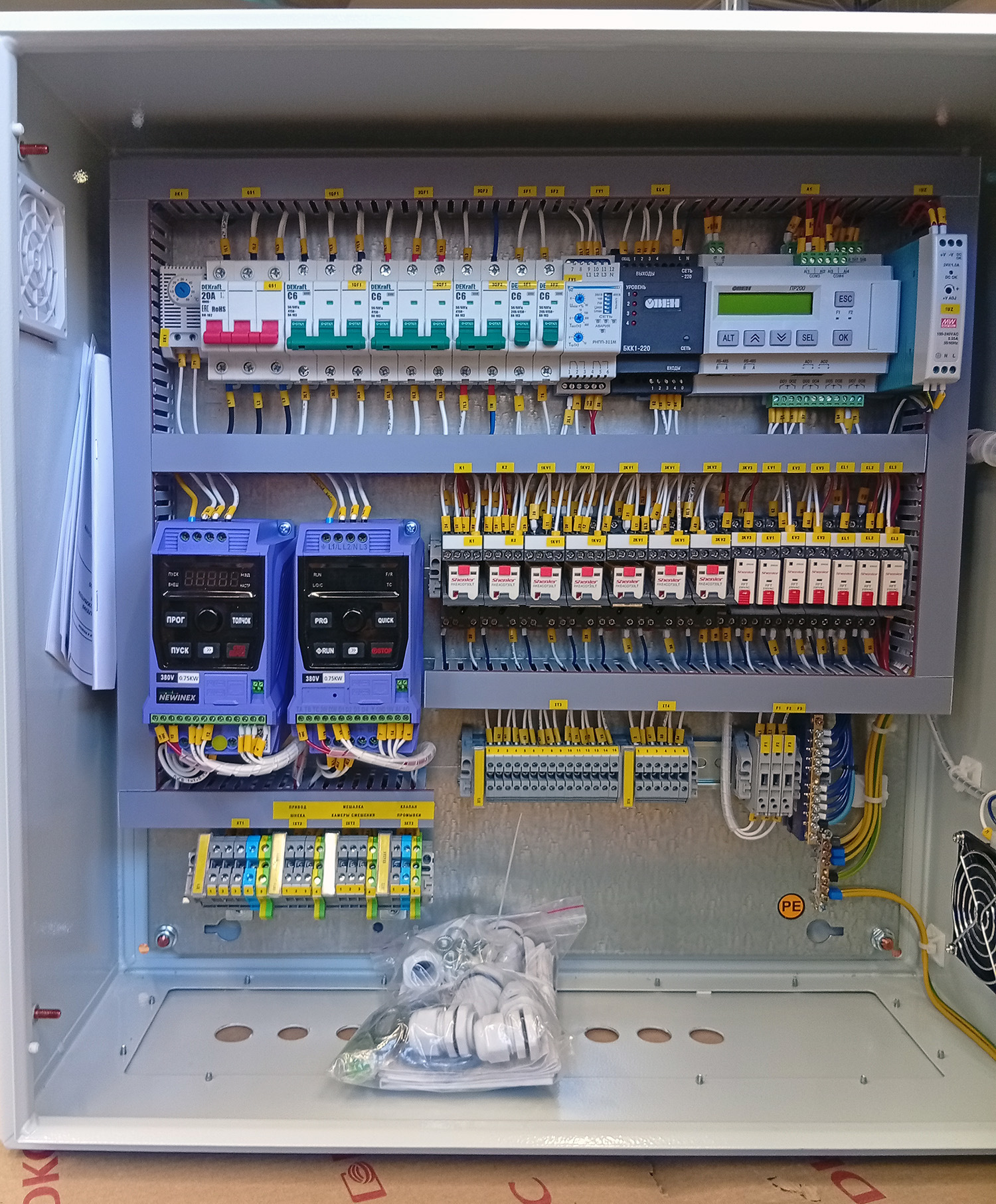

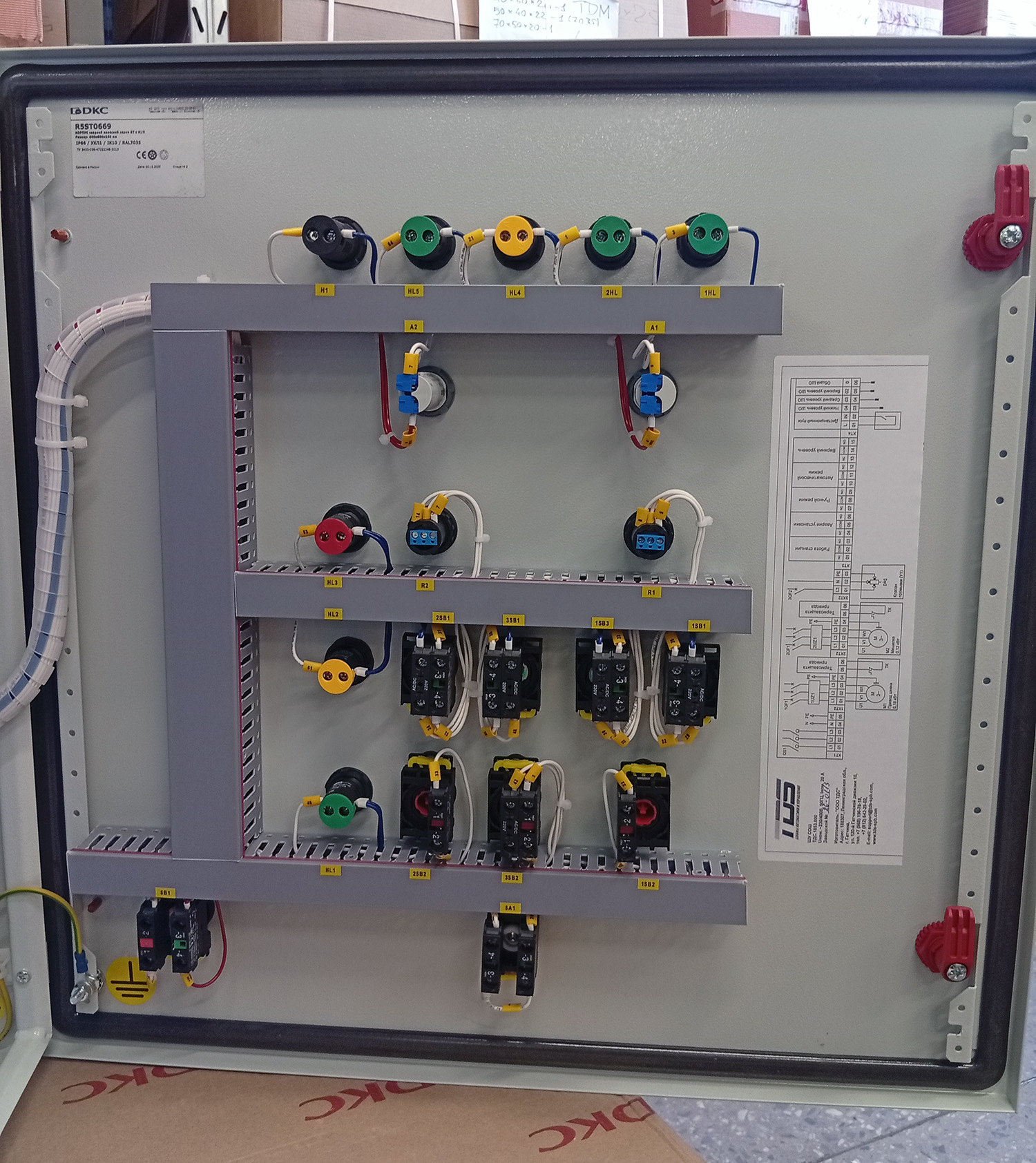

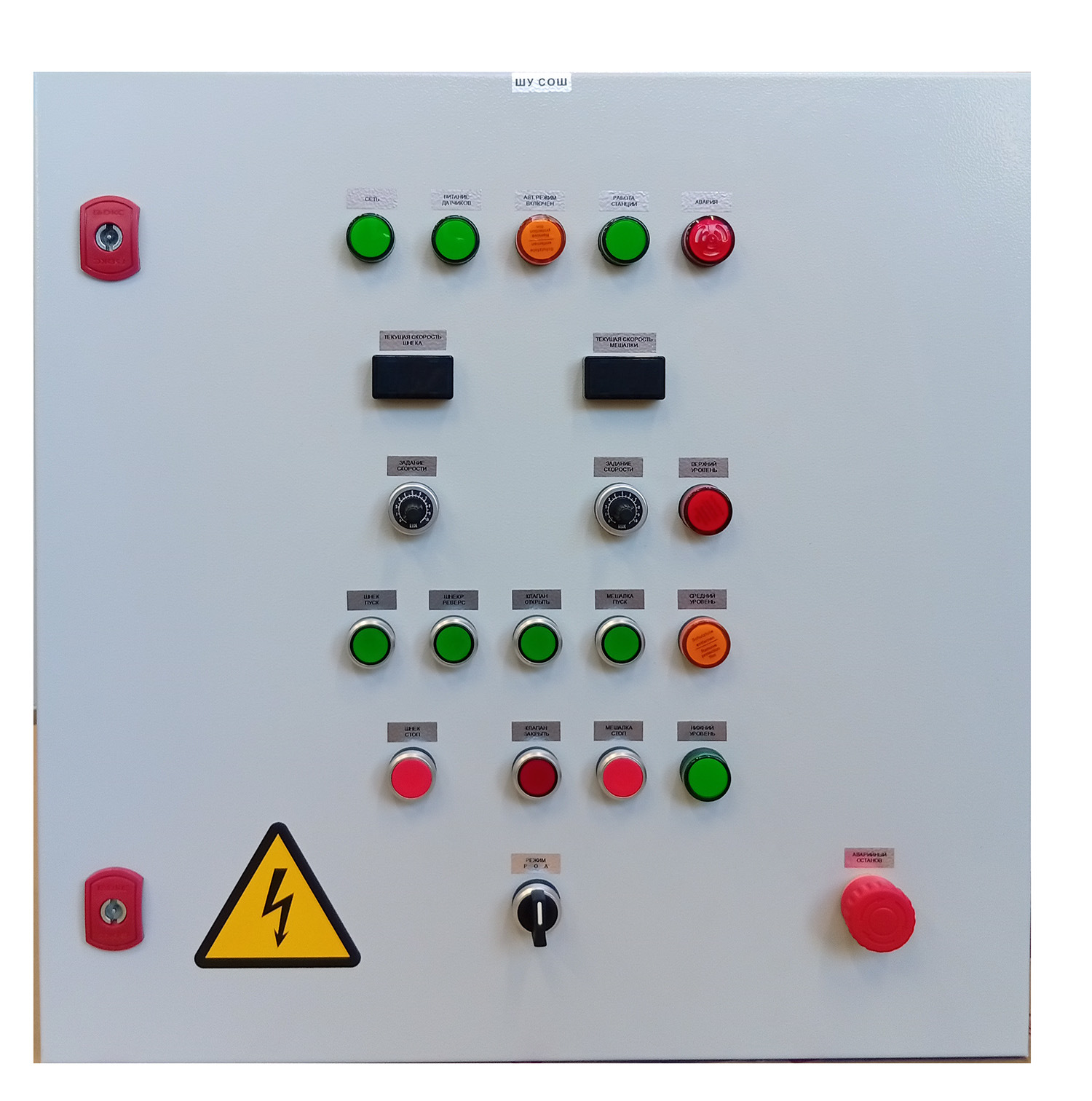

Режим "Местное управление" - это прямое управление кнопками с лицевой панели. Предусмотрено плавное частотное регулирование скорости вращения шнека и мешалки, а также функция реверса шнека для устранения заклинивания.

Режим "Отключен" - полная блокировка цепей управления.

Система безопасности и сигнализации

• Мгновенный останов всех агрегатов кнопкой аварийного выключения.
• Автоматическое отключение при пропадании фазы, нарушении чередования фаз или выходе напряжения за допустимые пределы.
• Токовая защита каждого двигателя.
• Светозвуковая индикация общей аварии (зуммер + красный индикатор).
• Выходные сигналы типа "сухой контакт": "Работа", "Авария", "Ручной/Авто", "Верхний уровень".

ШУ СОШ спроектирован специально под кинематику шнекового пресса. Он учитывает наличие мешалки, которая должна работать циклично, чтобы не разбивать флокулы (хлопья) осадка перед подачей в зону прессования. Реализует сложный алгоритм промывки. Фильтрующая зона шнека быстро забивается волокнами и жиром. Система должна открывать соленоидный клапан высокого давления строго по таймеру общего времени наработки, а не просто по уровню воды. Имеет функцию реверса шнека. Это критически важный элемент защиты дорогостоящего оборудования стоимостью в несколько миллионов рублей от поломки при попадании камней, металла или тряпок. Обеспечивает частотное регулирование скорости вращения, что позволяет оператору точно настраивать производительность и влажность выходного кека в зависимости от состава конкретного стока.
