ШУ КНС с частотным регулированием и обогревом

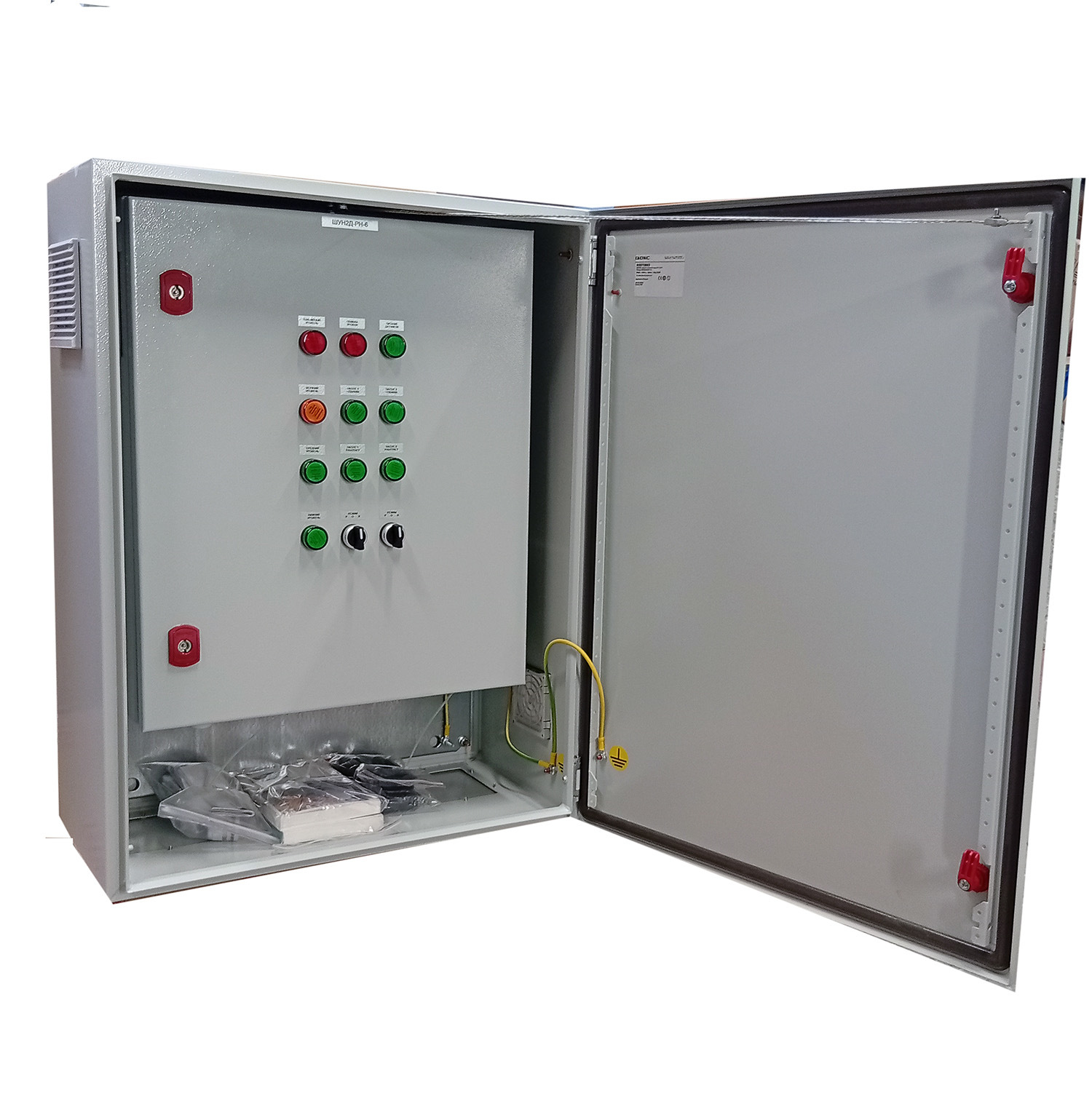

Шкафы управления насосами ШУН2Д-РН-4 и ШУН2Д-РН-6 предназначены для автоматизации работы канализационных насосных станций (КНС). Комплекс обеспечивает интеллектуальное управление двумя трехфазными асинхронными электродвигателями.

В отличие от стандартных релейных схем, ШУ от ТДС поддерживают работу с преобразователями частоты (ПЧ). Это позволяет плавно запускать насосы, регулировать их производительность в зависимости от текущего притока сточных вод и поддерживать стабильное давление в напорном коллекторе. Оборудование предназначено для установки внутри помещений и на открытых площадках (исполнение УХЛ1, IP65).

Преимущества ШУ КНС от ТДС

• Энергоэффективность - снижение потребления электроэнергии до 30–50%.
• Увеличение ресурса оборудования.
• Стабильность процесса.
• Надежность - степень защиты IP65 и встроенная система обогрева мощностью 75 Вт.

Управление ШУ КНС осуществляется по сигналам от четырех дискретных датчиков уровня. При достижении среднего уровня шкаф подает команду на запуск ПЧ. Насос плавно разгоняется до заданной частоты. Если приток стоков увеличивается и уровень воды продолжает расти, шкаф через аналоговый сигнал (4-20 мА) увеличивает обороты двигателя, повышая производительность. При снижении уровня обороты плавно снижаются. При достижении верхнего уровня шкаф подает команду на включение второго насоса (также через ПЧ) и переводит первый насос на максимальную частоту (50 Гц).

При замыкании датчика аварийного уровня ШУ КНС принудительно включает оба насоса на полную мощность и формирует выходной сигнал «Аварийный уровень». При падении уровня ниже датчика нижнего уровня шкаф плавно останавливает двигатели.

После каждого цикла откачки функции «основного» и «резервного» насосов меняются, что обеспечивает равномерный износ подшипников и уплотнений обоих агрегатов.

Основные технические характеристики:

• Количество управляемых приводов: 2
• Номинальное напряжение питания: ~230/400 В.
• Тип электродвигателей: трехфазный асинхронный
• Поддержка частотного регулирования.
• Степень защиты оболочки: IP65.
• Климатическое исполнение УХЛ1.
• Мощность системы обогрева: 75 Вт
• Средний срок службы не менее 10.

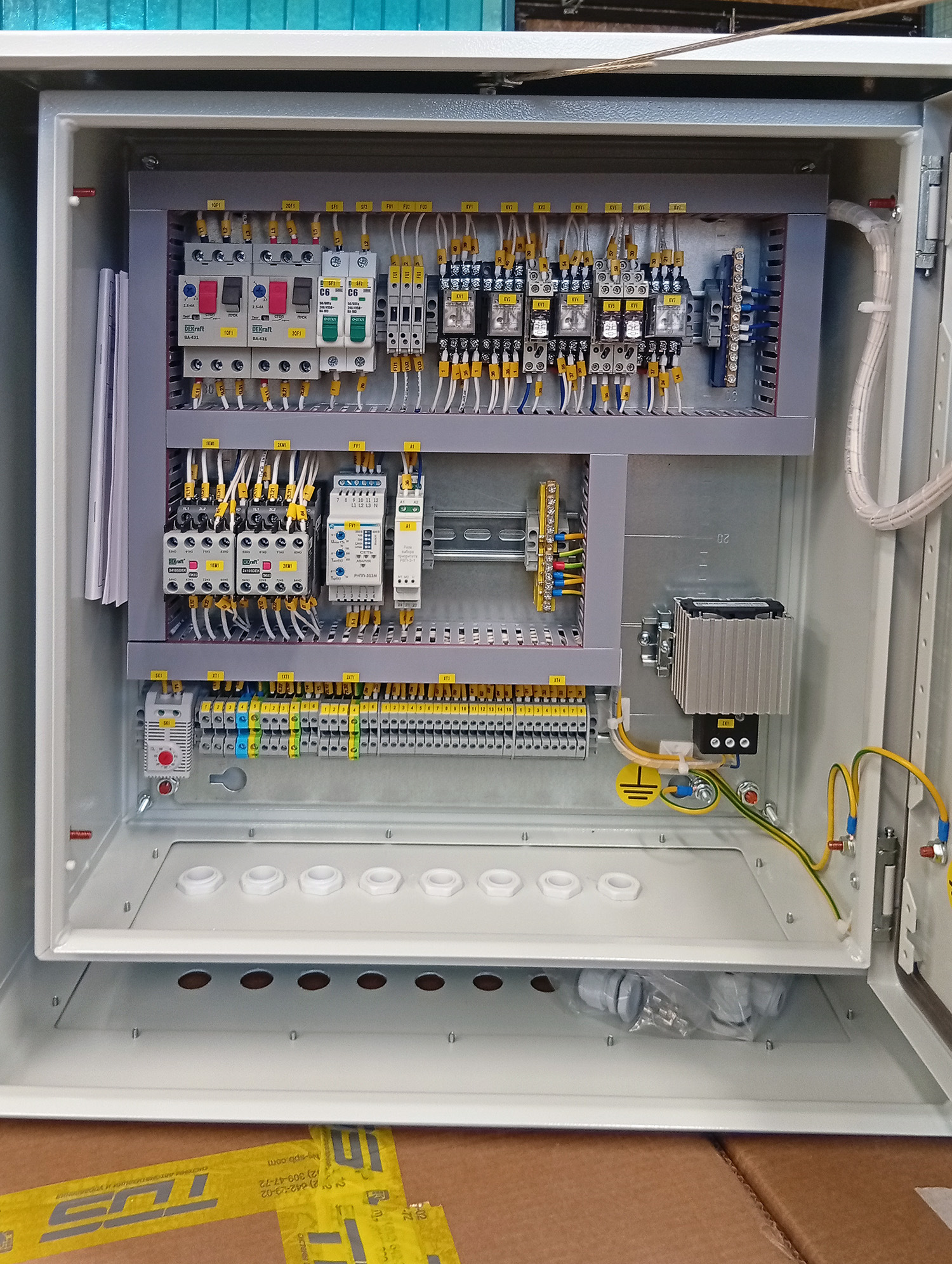

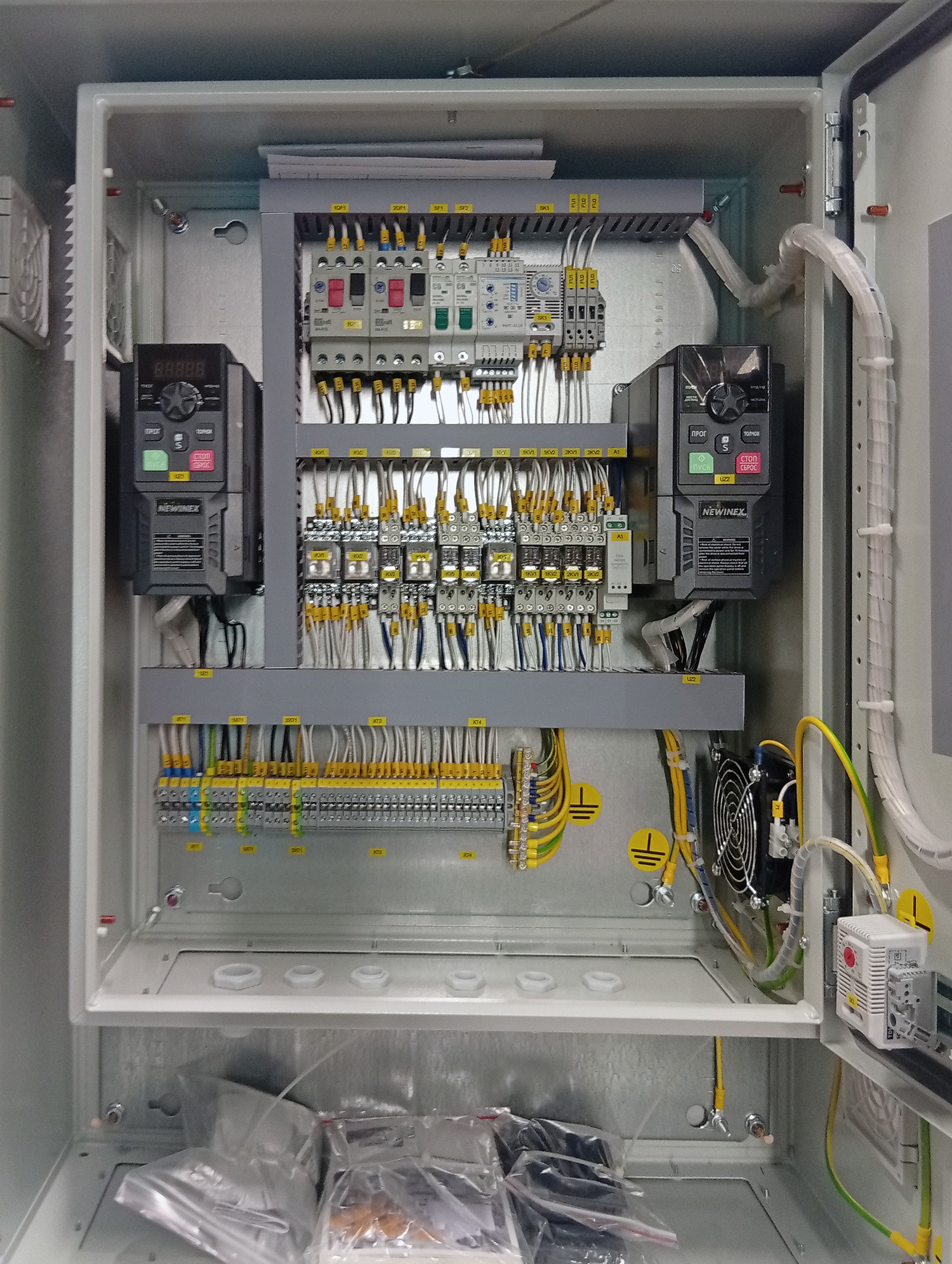

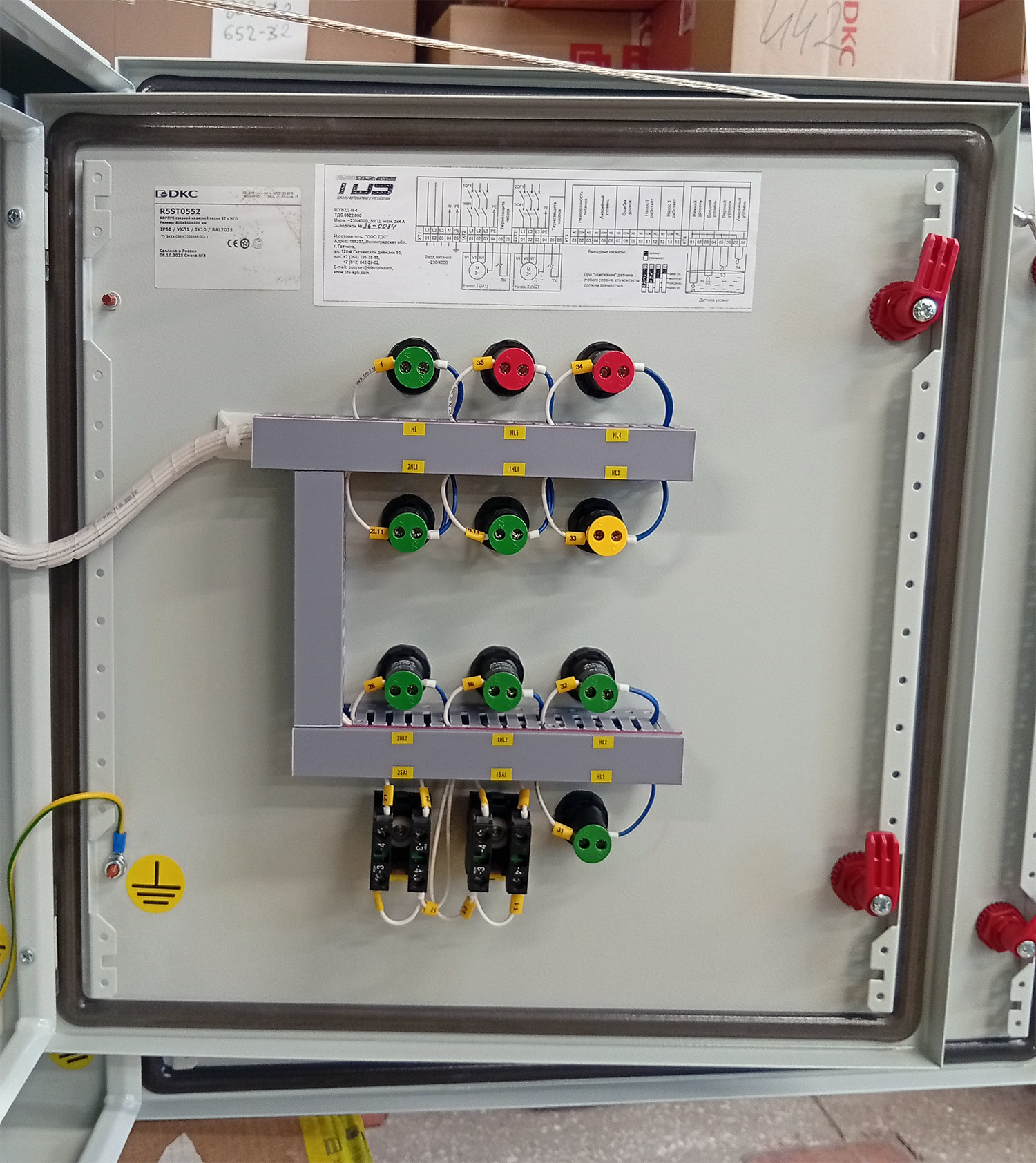

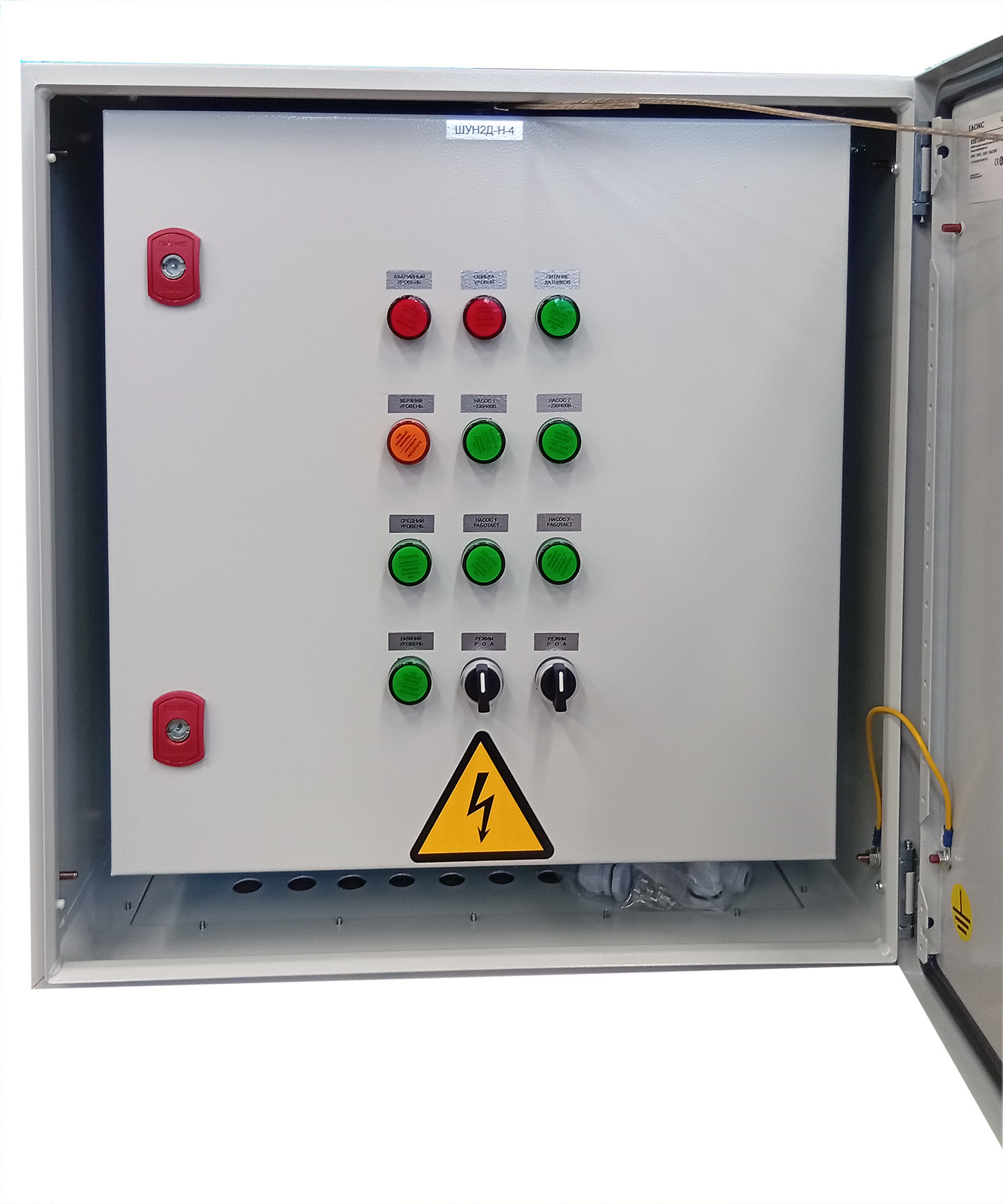

Шкафы управления дренажными насосами поставляется с силовыми автоматами, контакторами и контроллером управления. Для активации функции частотного регулирования, внутри устанавливается преобразователь частоты соответствующей мощности. Контроллер шкафа формирует управляющий сигнал «Пуск» для ПЧ и передает задание частоты через аналоговый выход (стандартно 4-20 мА) или интерфейс RS-485 (протокол Modbus RTU). Поскольку ПЧ чувствительны к конденсату, система обогрева шкафа мощностью 75 Вт работает в паре с гигростатом, поддерживая стабильный микроклимат внутри корпуса.
