ШУ КНС для Водоканала

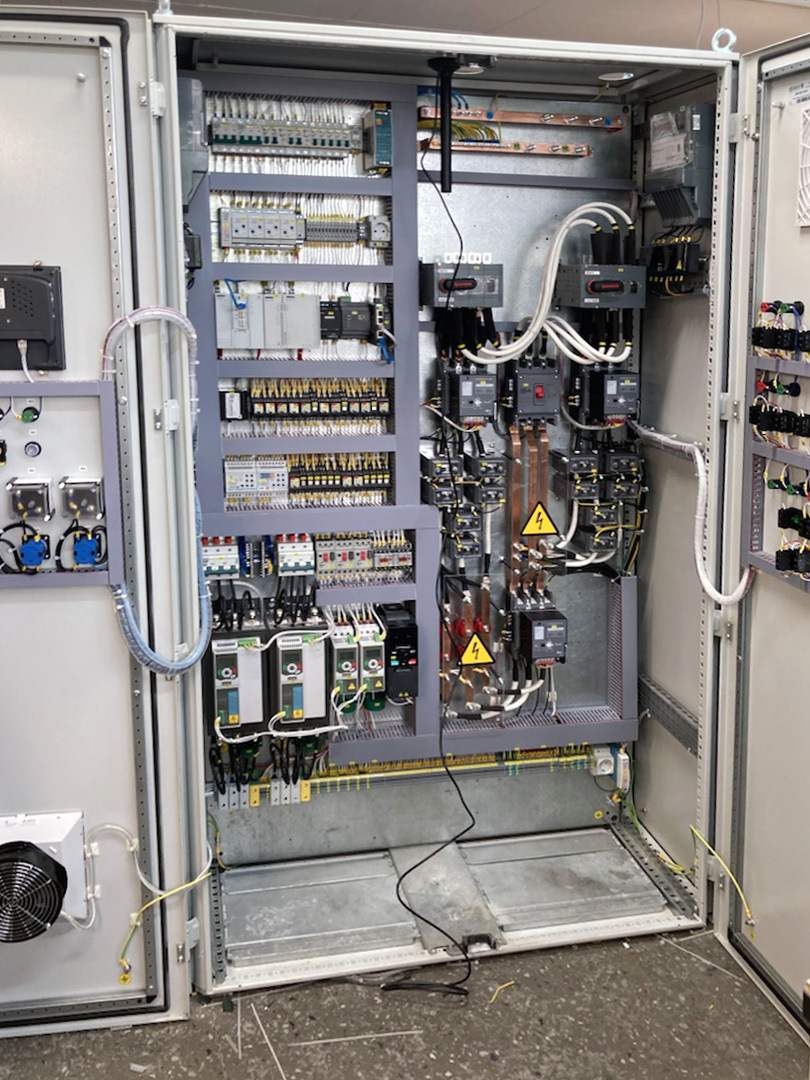

Шкаф управления ШУ КНС предназначен для автоматического и ручного управления группой канализационных насосов (от 1 до 4 агрегатов) и вспомогательного оборудования (задвижки, вентиляция). ШУ обеспечивает бесперебойную работу КНС, защиту двигателей от аварийных режимов и равномерную наработку моторесурса.

Основные особенности

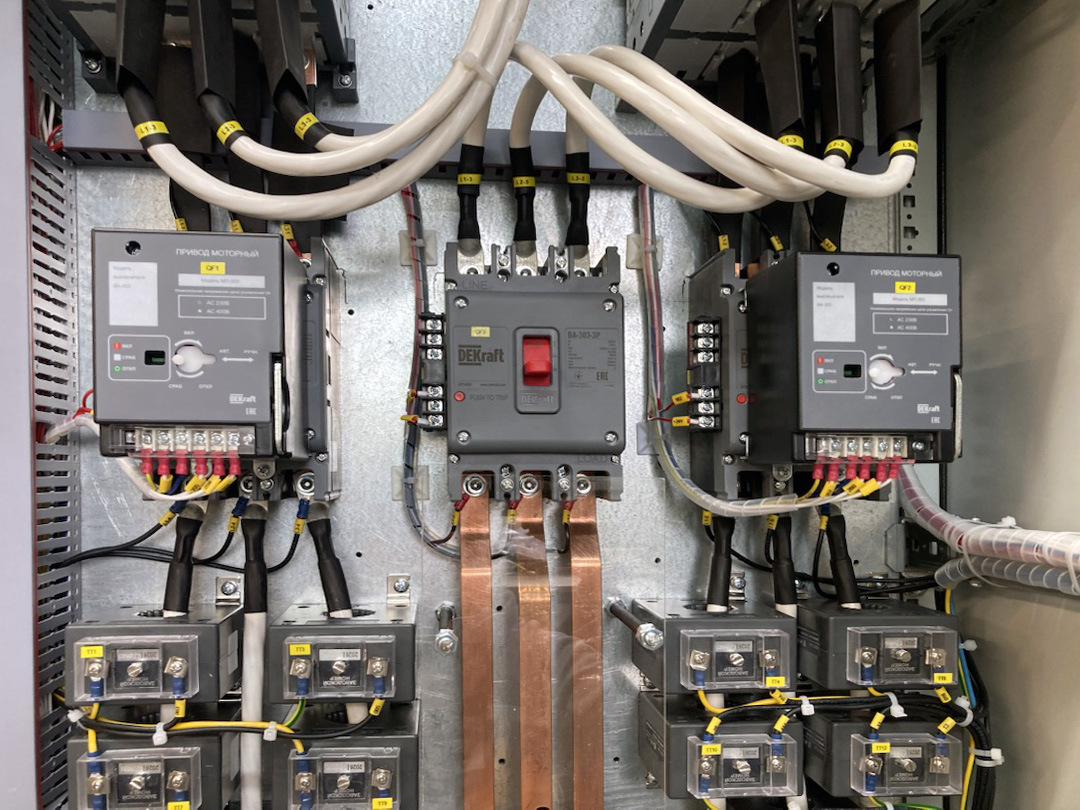

• Три независимых ввода электропитания. Это позволяет обеспечить электроснабжение по первой категории надежности. Исключает риск полной остановки КНС при выходе из строя одного или даже двух фидеров.
• Рассчитан на работу в сетях переменного тока 400 В с номинальным током до 200 А.
• Стабильная работа при значительных колебаниях напряжения (от +15% до -20%) и отклонениях частоты (50±1 Гц)

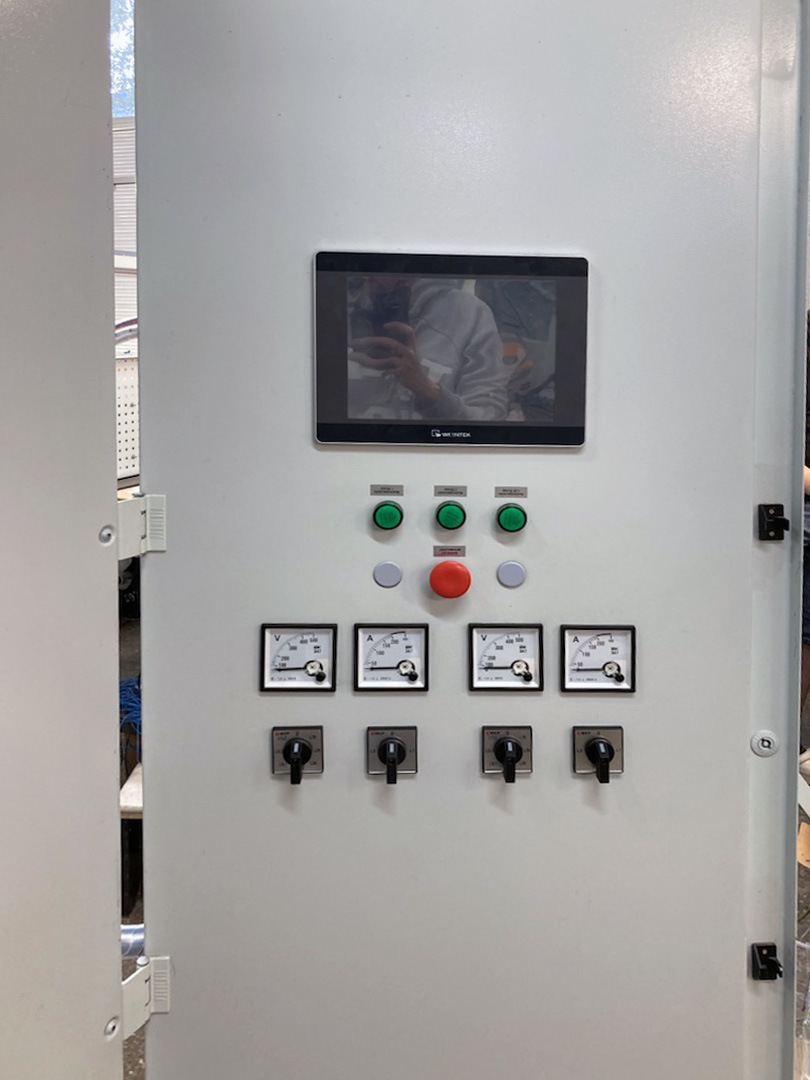

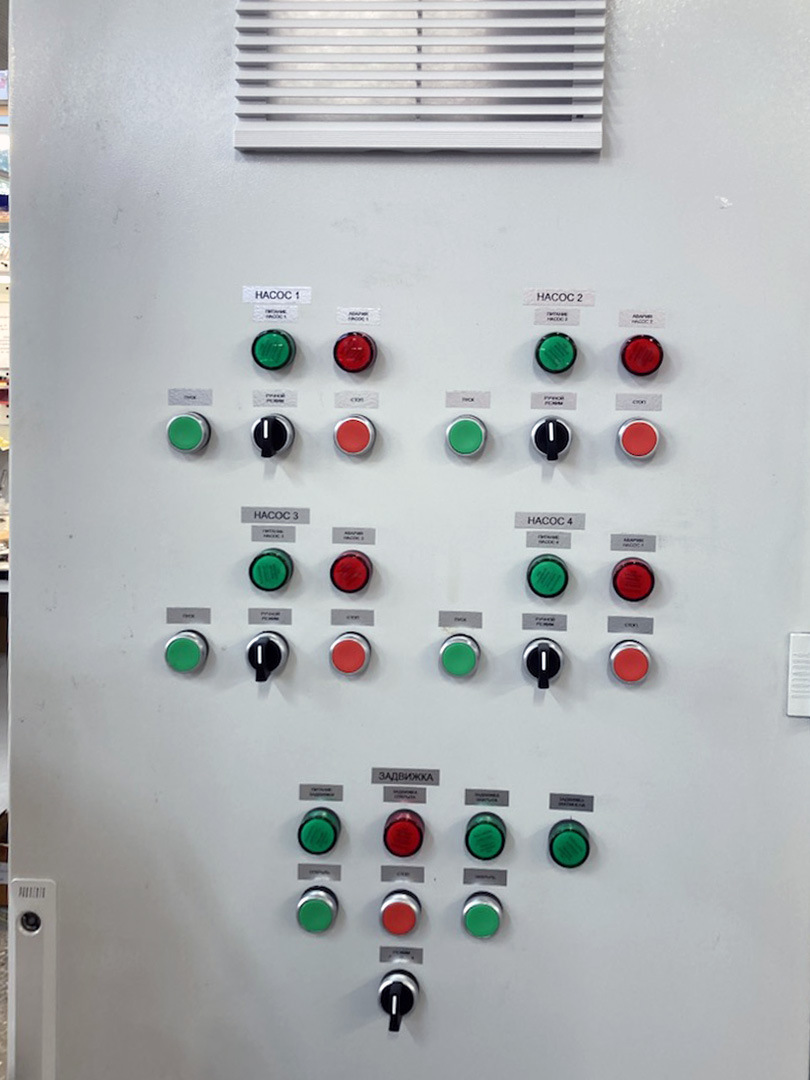

• Интеллектуальное управление насосными агрегатами: автоматическая ротация (чередование), кКаскадное управление, переключение между автоматическим (по сигналам датчиков уровня) и ручным (тестовый пуск кнопками на двери) режимами.

В ШУ КНС реализована комплексная система защиты. В нее входят защита от «сухого хода» - аппаратная блокировка включения насосов при отсутствии жидкости. Реализована независимо от основной логики, что гарантирует защиту двигателя даже при сбое контроллера.

Многоуровневая защита двигателей включает в себя защиту от токов короткого замыкания, тепловых перегрузок, асимметрии фаз, обрыва фаз и неправильного чередования.

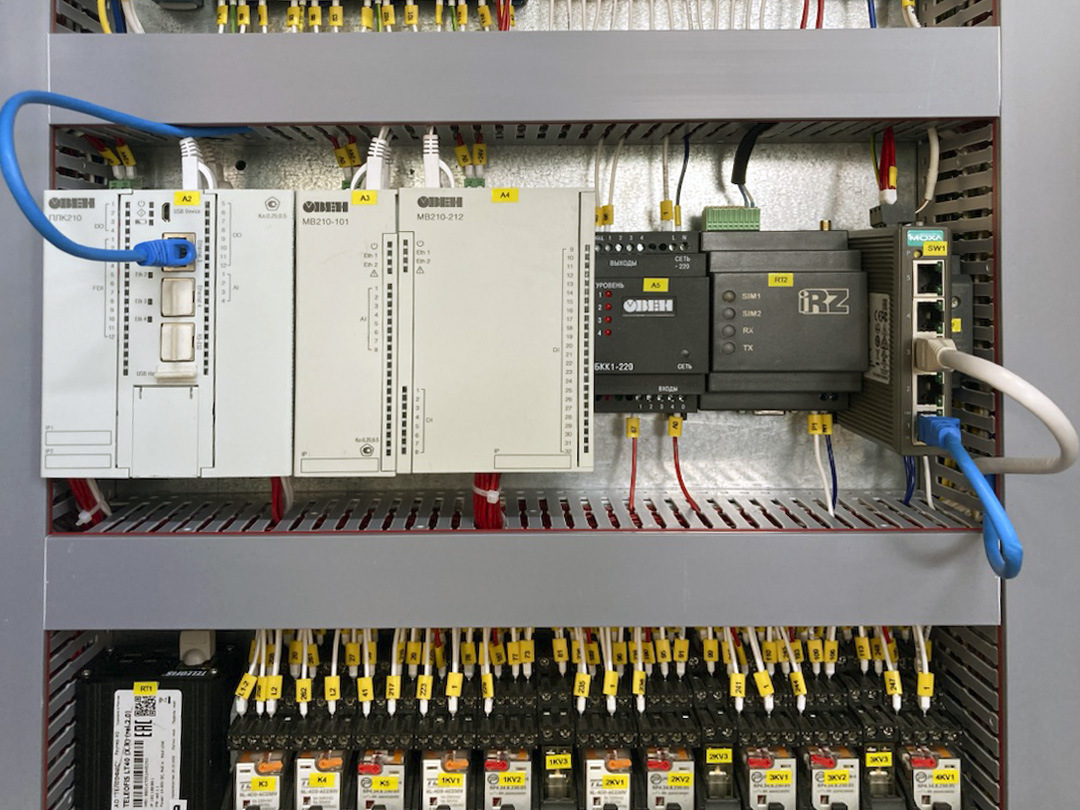

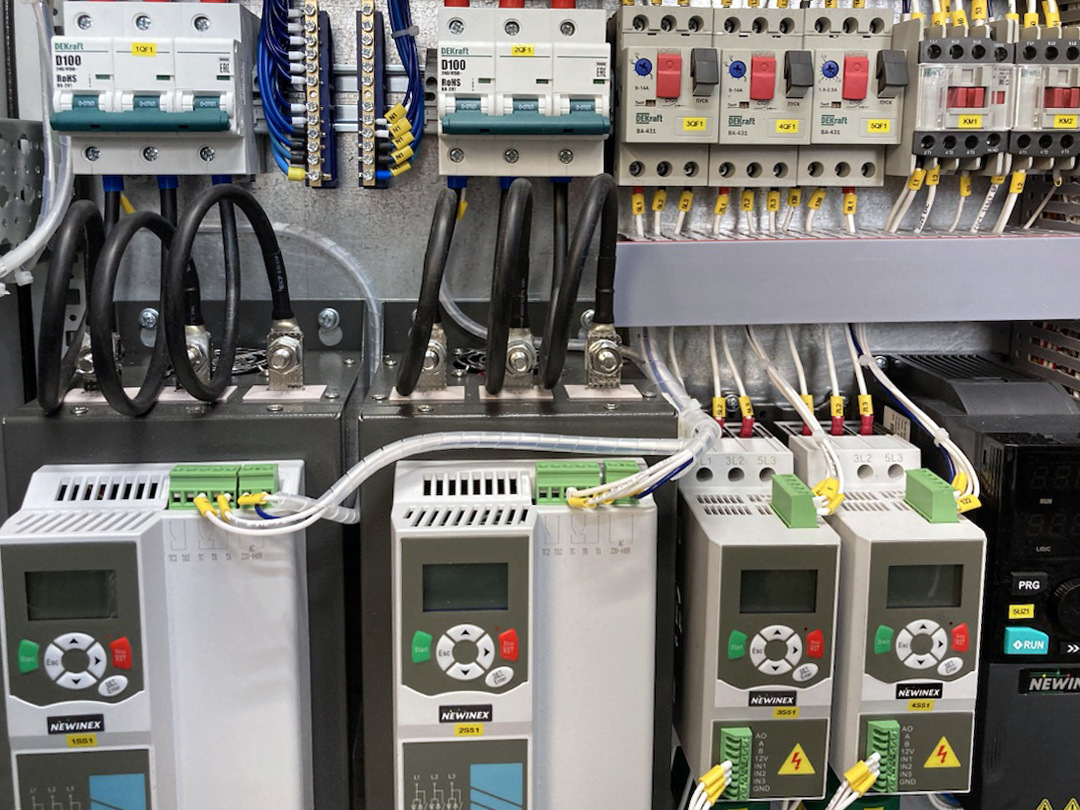

Комплектация обеспечивает плавное изменение оборотов насоса для поддержания заданного уровня, экономя до 40% электроэнергии, поддержку протоколов Modbus RTU/TCP для передачи расширенных данных (ток потребления, наработка моточасов, точная вибрация) в системы удаленного мониторинга и GSM-информирование (возможность установки модуля для мгновенной отправки SMS-оповещений ответственным лицам).

Основные технические параметры ШУ КНС:

• Количество источников электропитания (вводных линий): 3.
• Номинальное напряжение электропитания: ~400 В (трехфазное).
• Допустимое отклонение напряжения: от +15% до -20%.
• Степень защиты оболочки:IP54 (защита от пыли и брызг воды).
• Климатическое исполнение: УХЛ3.
• Средняя наработка на отказ: 30 000 часов.
• Средний срок службы: не менее 10 лет.
• Степень жесткости на помехоэмиссию: 2 (по ГОСТ Р 53325-2009).
• Количество управляемых агрегатов: рассчитана на управление группой насосов (типовая схема — от 2 до 4) и задвижками.
• Режимы управления: автоматический (по датчикам уровня) и ручной (тестовый пуск).
• Защита двигателей: от короткого замыкания, тепловой перегрузки, обрыва фаз, асимметрии напряжения и сухого хода.
• Логика работы: автоматическая ротация насосов для выравнивания моторесурса.
• Диспетчеризация: выходные сигналы типа «сухой контакт» (Авария, Работа, Сеть, Перелив) и возможность интеграции по протоколу Modbus.
