ШУН3Д-ПНЛД(RTU)-40 для автоматизации КНС

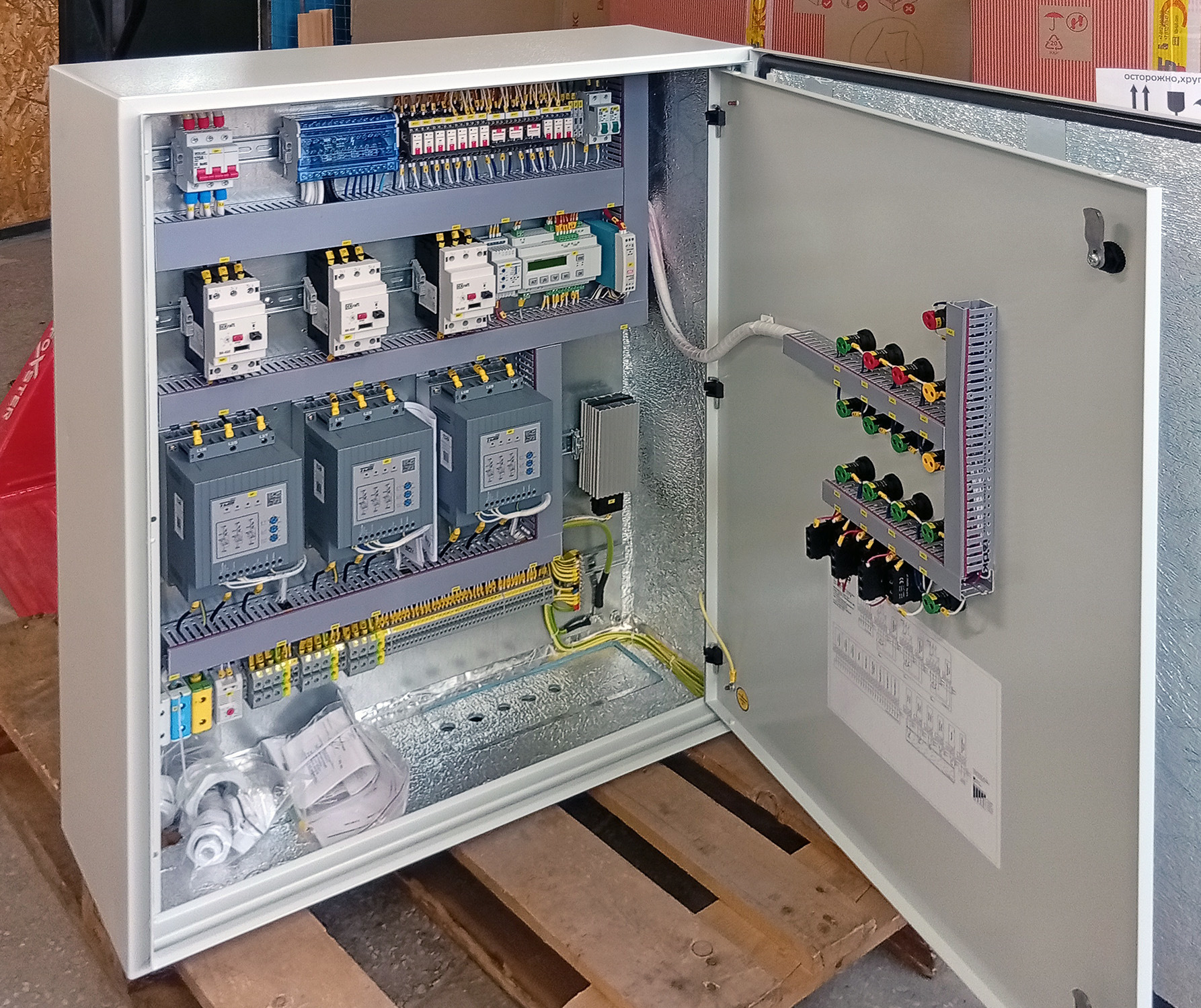

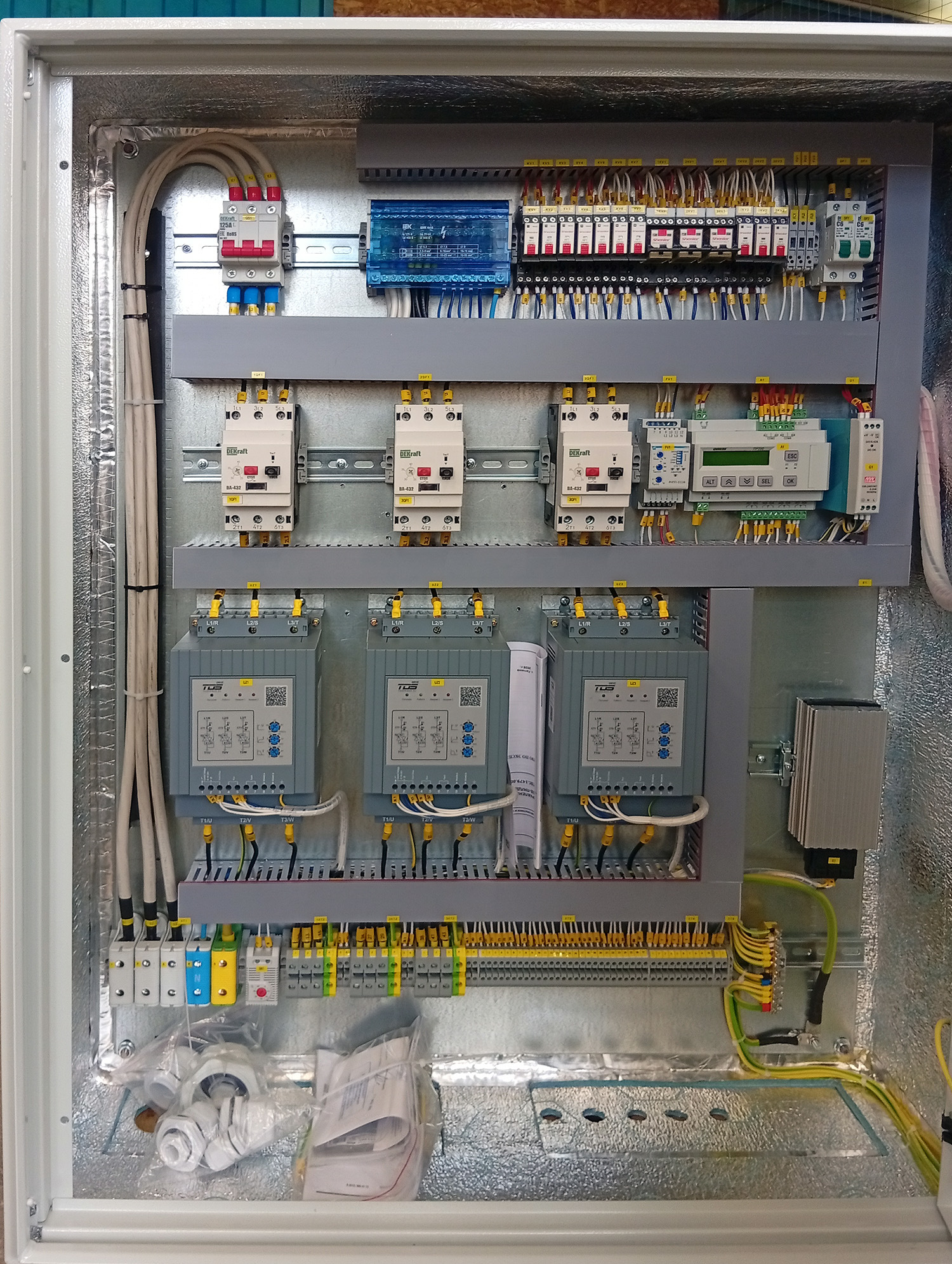

Специалисты ТДС собрали шкаф управления тремя дренажными насосами (ШУН3Д-ПНЛД(RTU)-40) для непрерывной, круглосуточной работы в составе канализационной насосной станции.

Шкаф управления канализационной насосной станцией поддерживаете заданный уровнь жидкости в резервуаре за счет поочередного или каскадного включения насосов по сигналам от пяти дискретных датчиков уровня (нижний, средний, верхний, аварийный, перелив).

Алгоритмы работы ШУ

При достижении нижнего уровня включается первый насос
При достижении среднего уровня запускается второй насос
При верхнем уровне активируется третий насос
В случае достижения аварийного уровня формируется сигнал аварии

Щит управления тремя насосами - технические характеристики

ШУН3Д-ПНЛД(RTU)-40 рассчитан на работу с трехфазными асинхронными электродвигателями, номинальный ток каждого — до 40 А. Электропитание осуществляется от сети ~230/400 В, допустимое отклонение напряжения — от +15% до –20%, частота 50±1 Гц.

Степень защиты оболочки — IP65, климатическое исполнение УХЛ1, что позволяет использовать ШУ как в помещениях, так и на открытом воздухе при температурах от –40 до +40 °С и влажности до 98%.

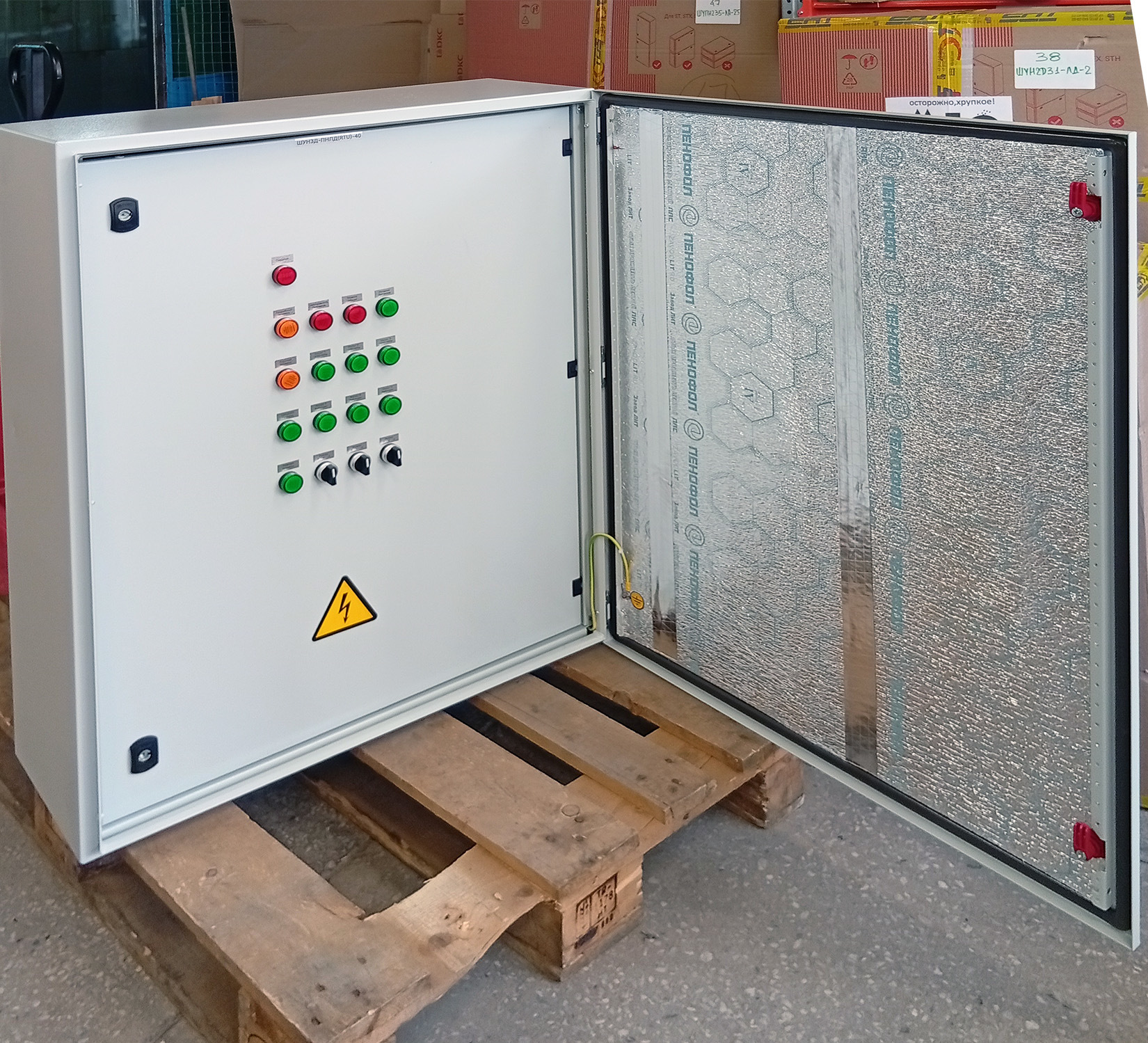

Корпус выполнен с двойным контуром ограждения и оснащен системой обогрева (автоматический выключатель, термостат, нагреватель), предотвращающей образование конденсата.

Режимы работы

Местное управление (ручной режим)
Автоматический режим
Режим запрета пуска

Система контроля включает пять датчиков уровня: датчик нижнего уровня, датчик среднего уровня, датчик верхнего уровня, датчик аварийного уровня, датчик перелива.
