Шкаф управления пожарными насосами с АВР

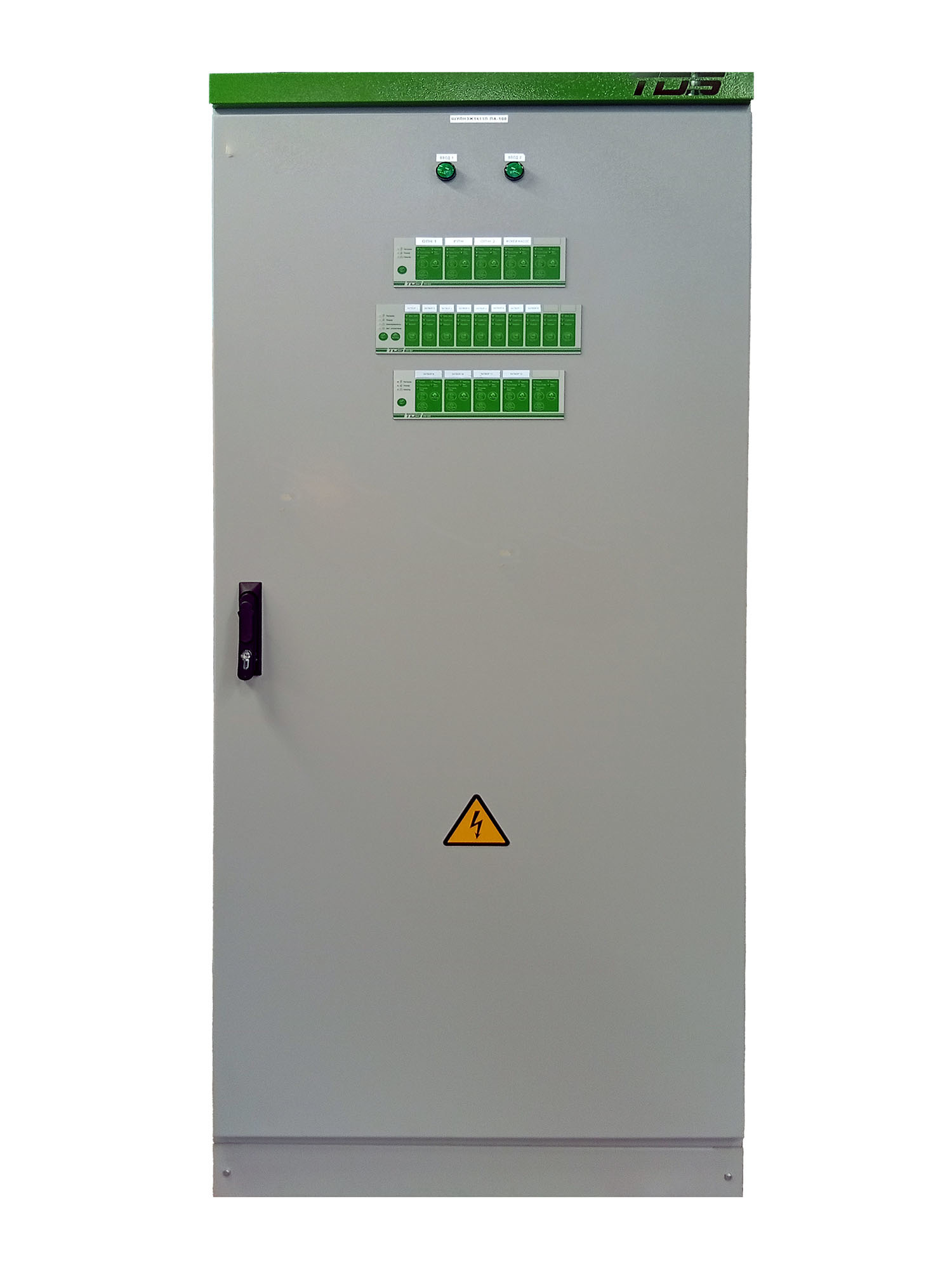

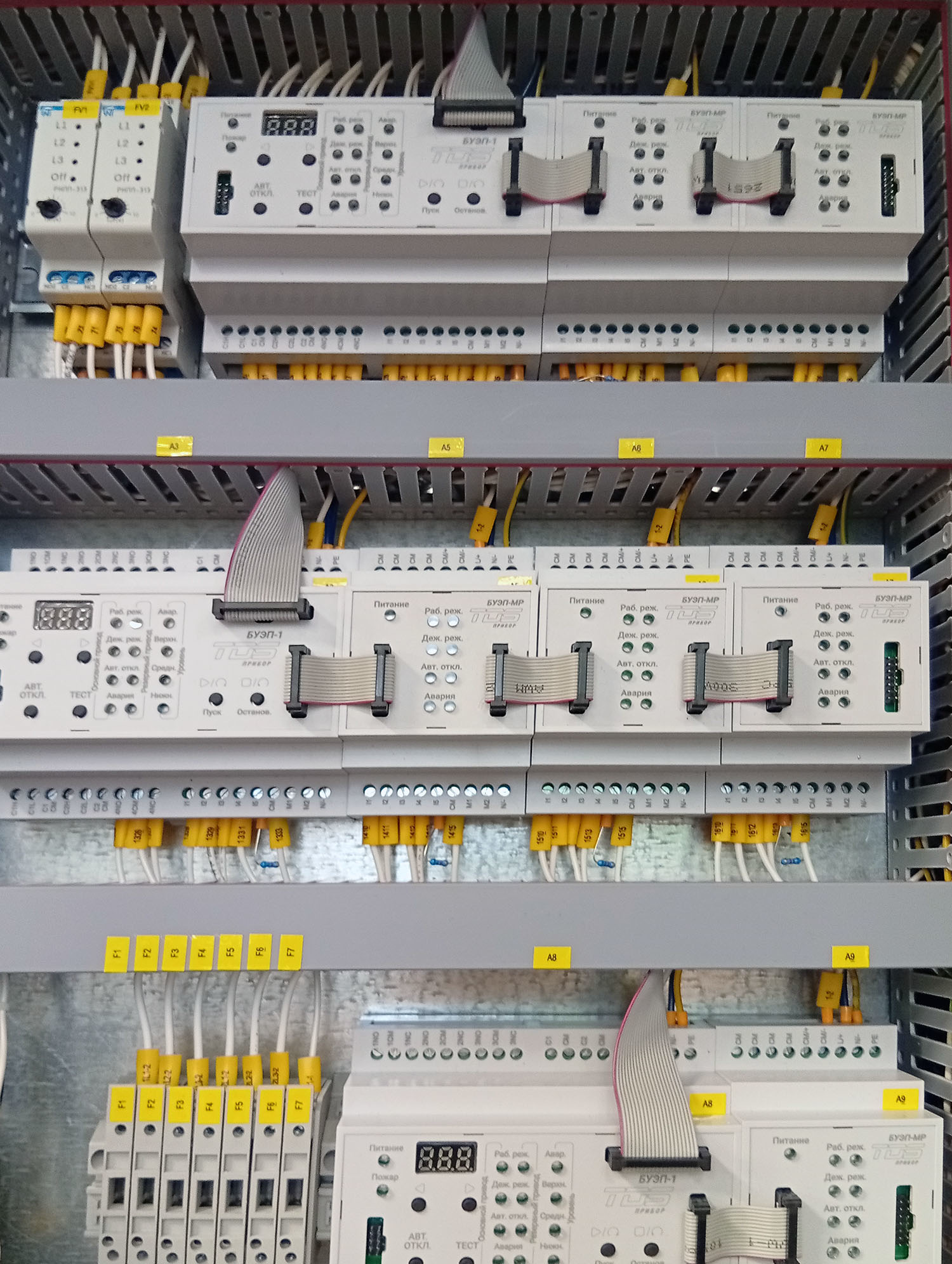

Специалисты ТДС отправили заказчику шкаф управления тремя пожарными насосами и одним жокей насосом. ШУПН3Ж1К11П-ПА-100 предназначен для круглосуточной работы в автоматическом режимае.Управление производится встроенным контроллером по командам от внешнего прибора пожарного управления (ППУ).

Основные функции шкафа управления пожарными насосами:

• Автоматическое управление электроприводами основного и резервного пожарного насоса.
• Контроль линий связи с электродвигателями на обрыв по ГОСТ Р 53325-2012.
• Контроль электрических цепей формирования сигналов на включение насосов.
• Контроль выхода основного пожарного насоса (ОПН) на режим.
• Автоматическое отключение ОПН в случае невыхода на режим или возникновения его неисправности и включение РПН.
• Фиксация в линиях датчиков следующих состояний: «Обрыв», «КЗ», «Замкнут», «Разомкнут».
• Контроль наличия напряжений, необходимых для работы электроприводов насосов и контроль качества электропитания.
• Формирование сигнала на автоматическое включение электроприводов запорной арматуры.
• Формирование извещений о неисправности электропитания или линии связи с электродвигателем, об отключении автоматического режима управления и о включении насосов.
• Местное отключение и восстановление режима автоматического пуска насосов, а также пуск и останов насосов в ручном режиме.

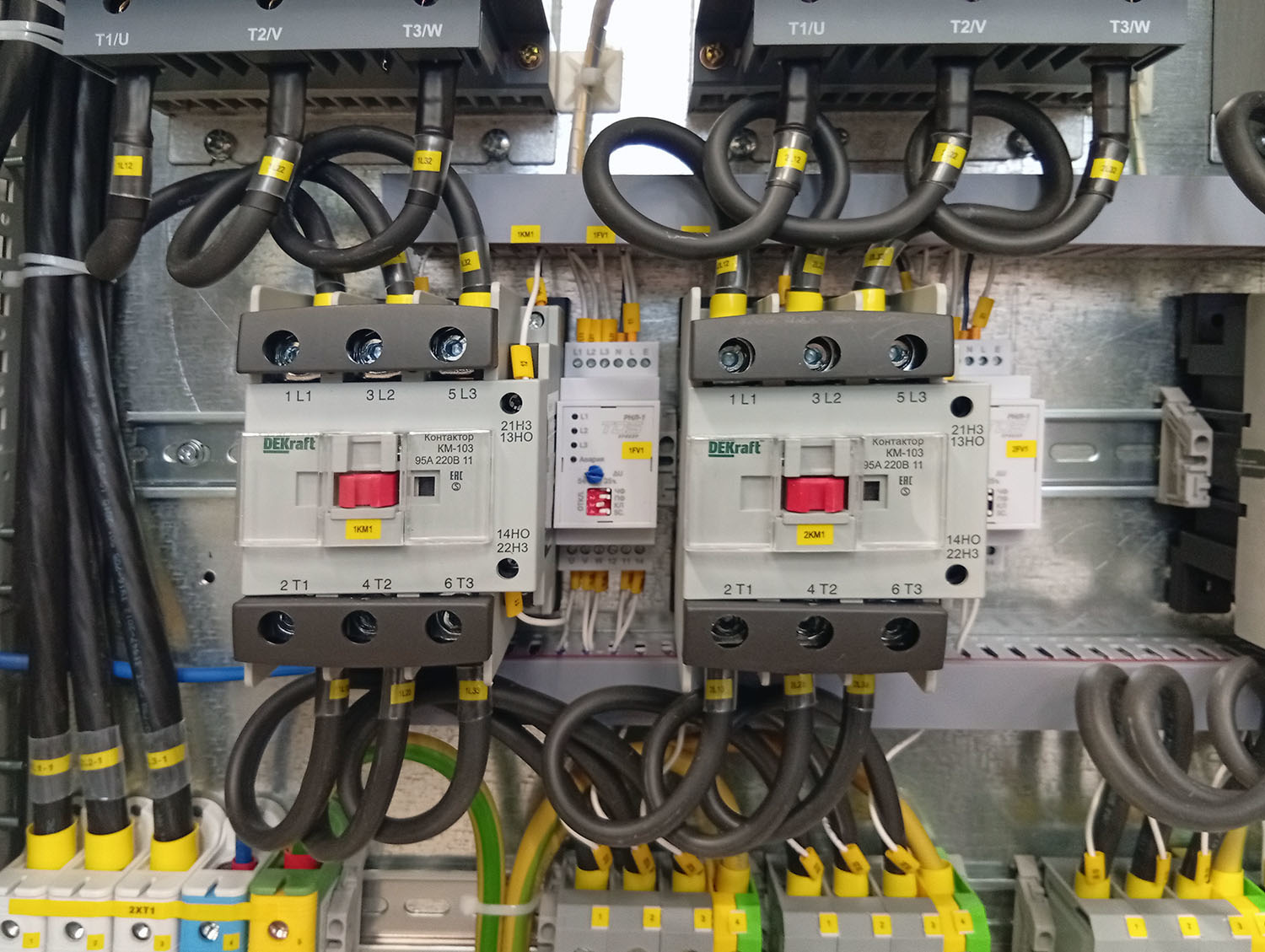

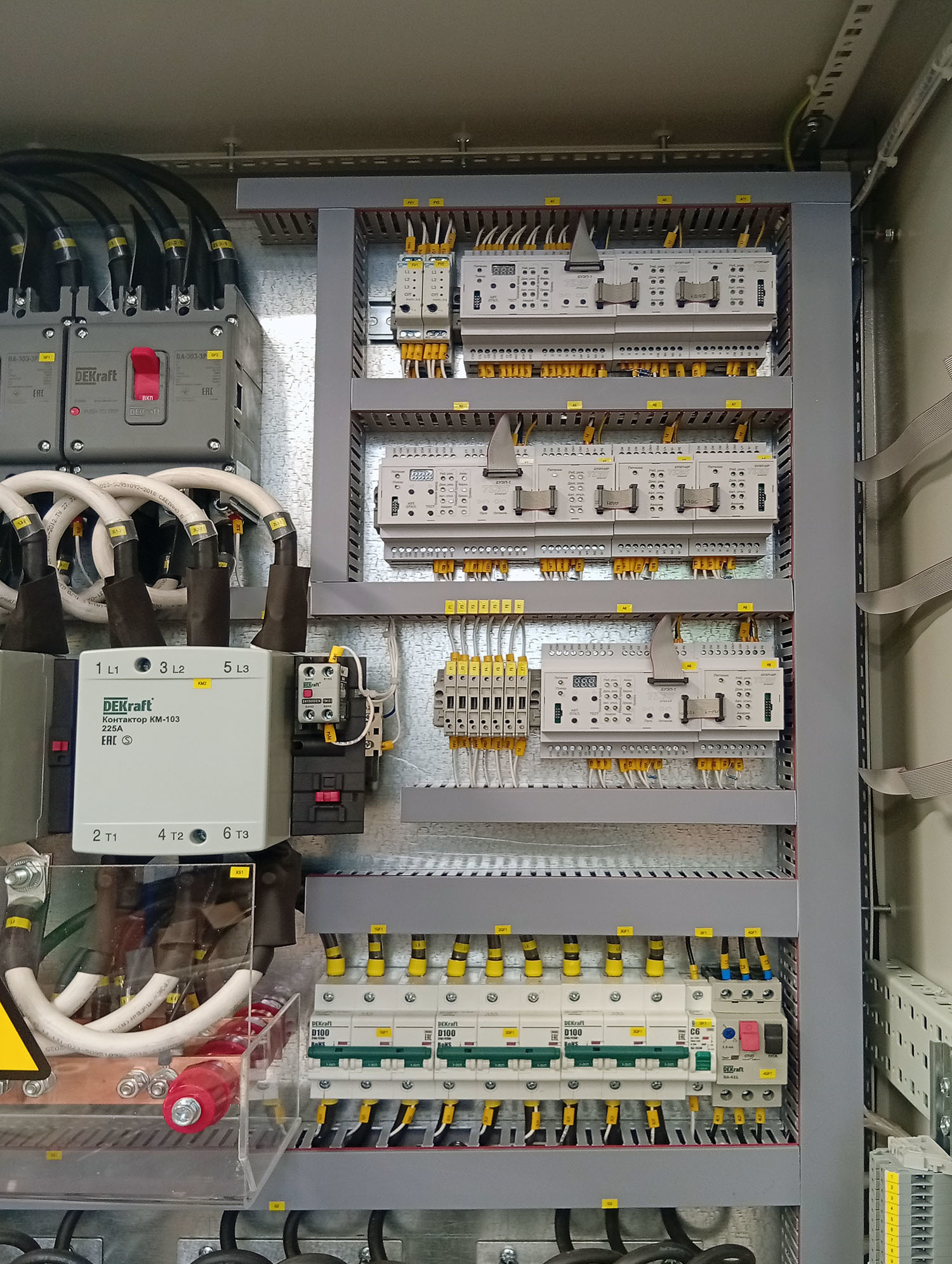

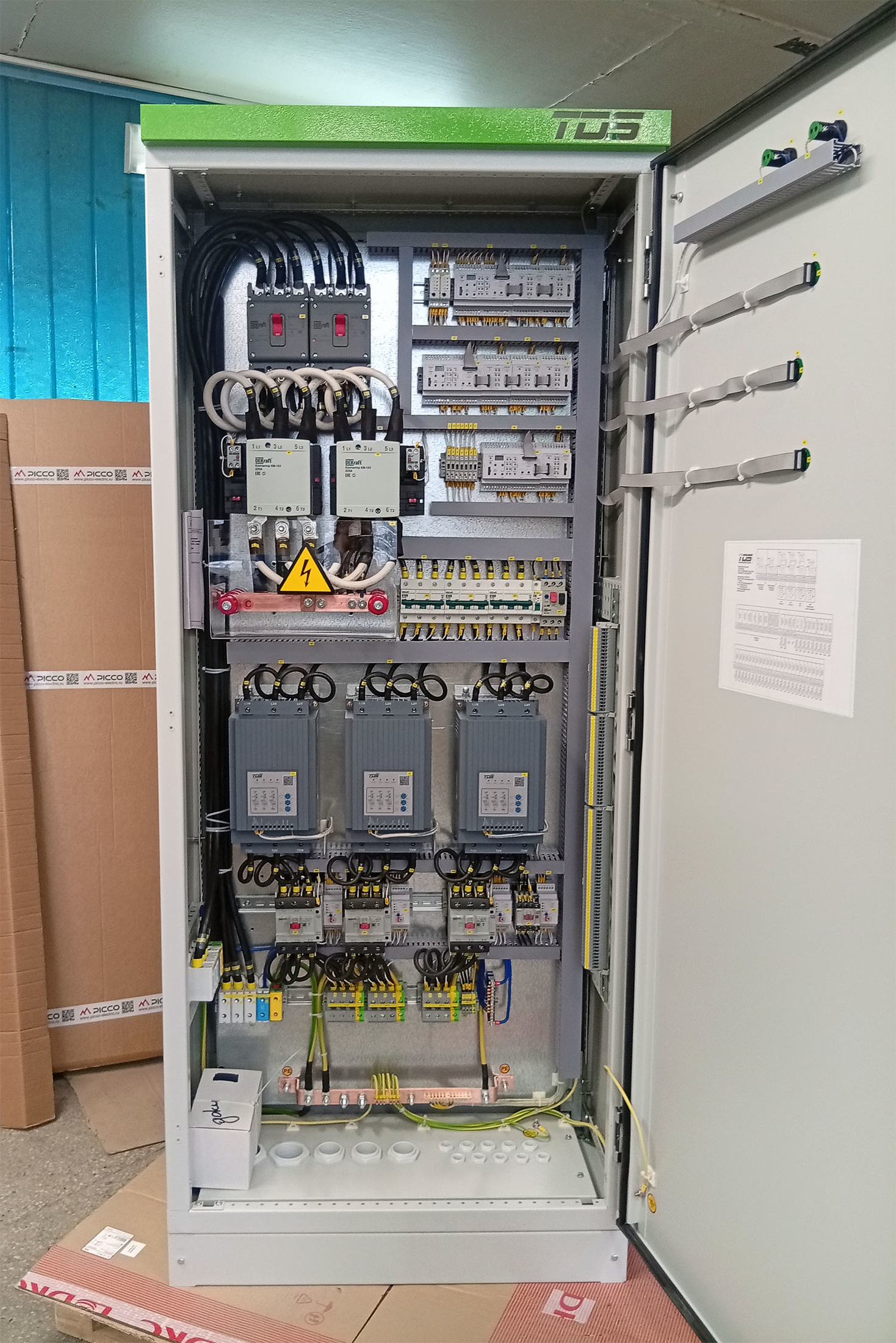

Функционально шкаф состоит из трех одинаковых схем силового управления электроприводом и схемой электропитания для контроллера, управляющего насосной группой и контролирующего затворы.

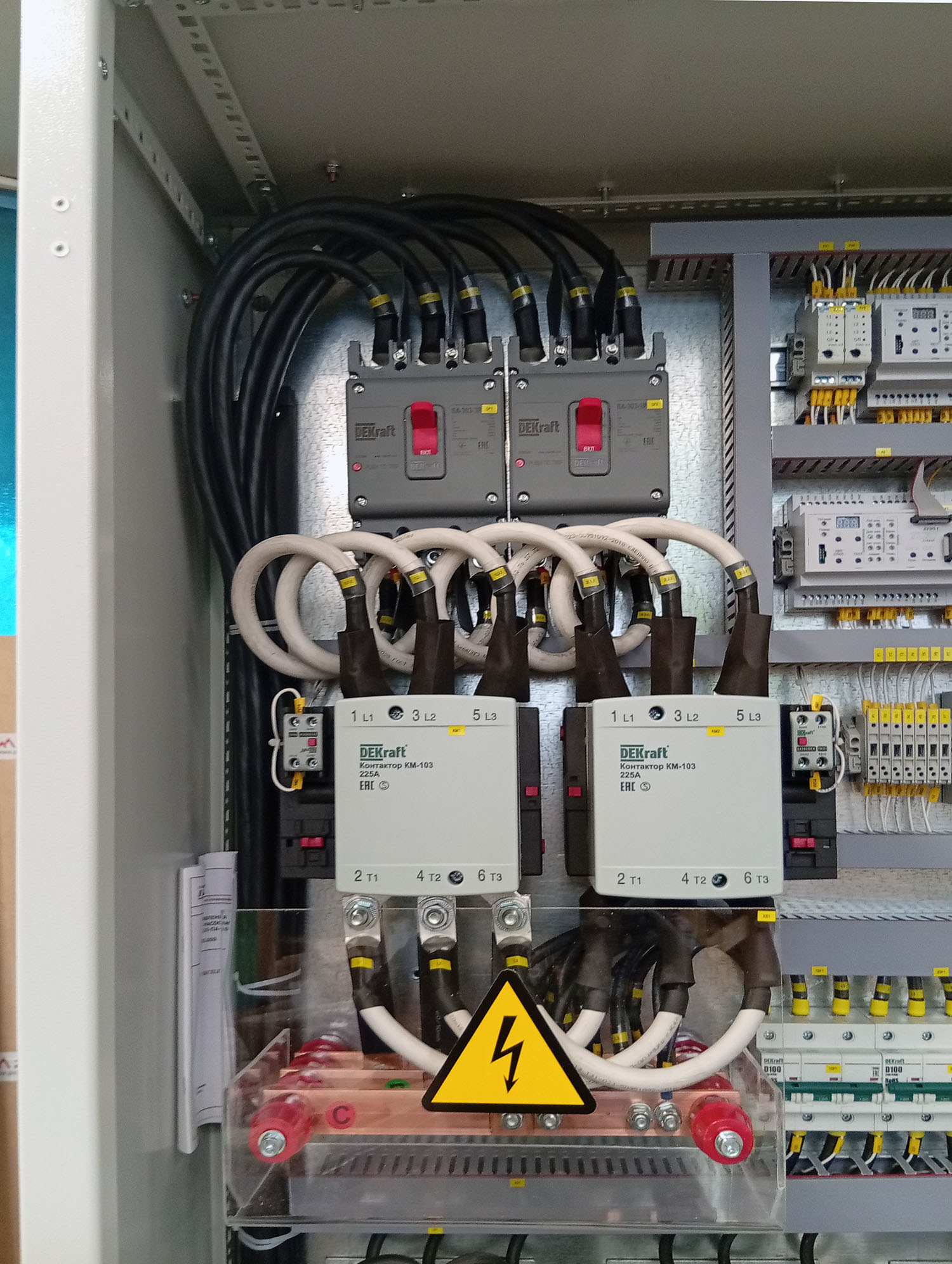

ШУПН3Ж1К11П-ПА-100 оборудован системой автоматического ввода резерва (АВР), который обеспечивает восстановление питания потребителей путём автоматического присоединения резервного источника питания при отключении рабочего источника питания, а также защищает отходящие линии потребителей от перегрузок и токов короткого замыкания.

Мы предлагаем эффективные решения по проектированию и сборки различных комплексов управления для систем пожаротушения и дымоудаления. Вся продукция в этой категории соотвествует ГОСТ Р 53325-2012.
