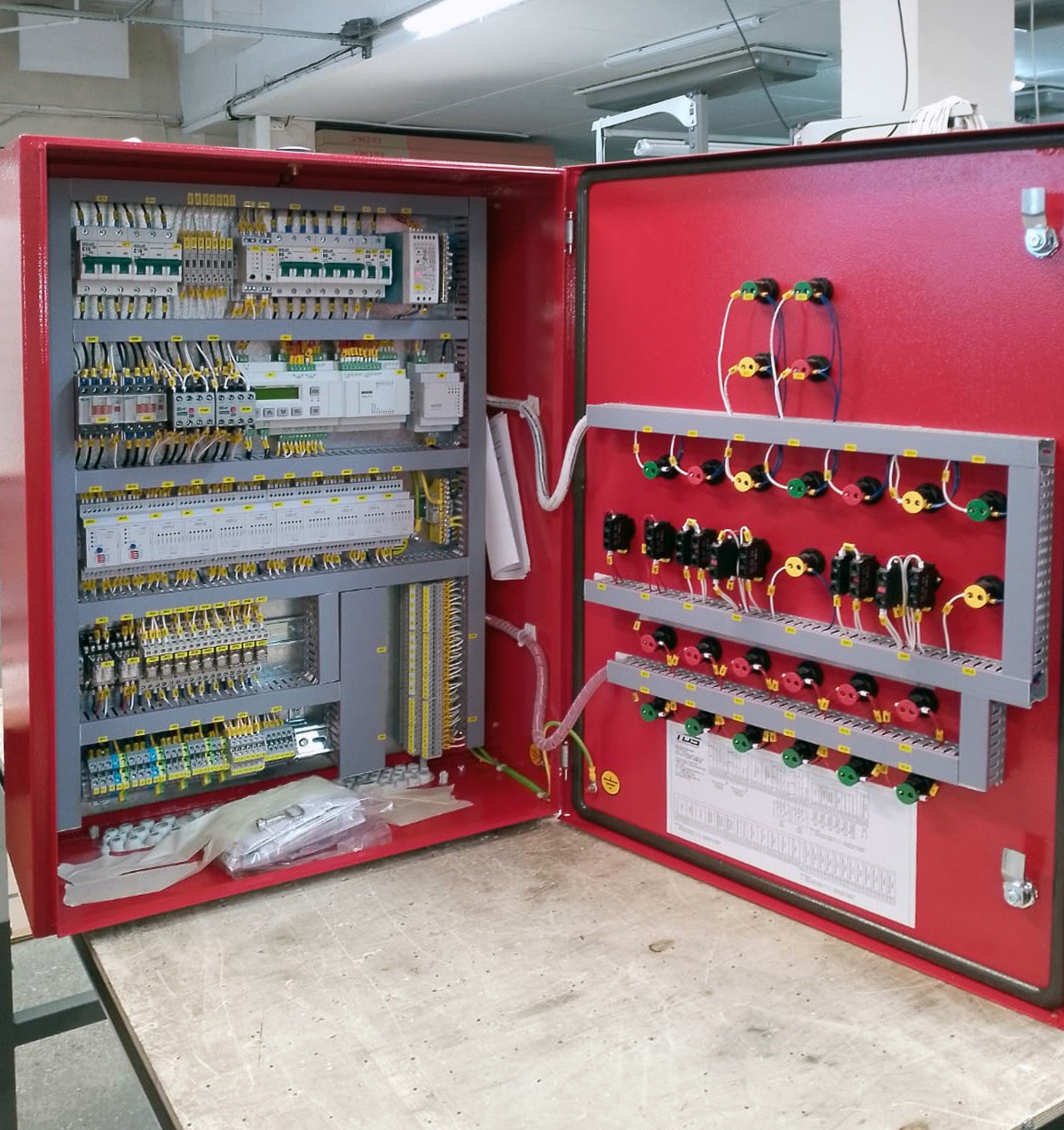

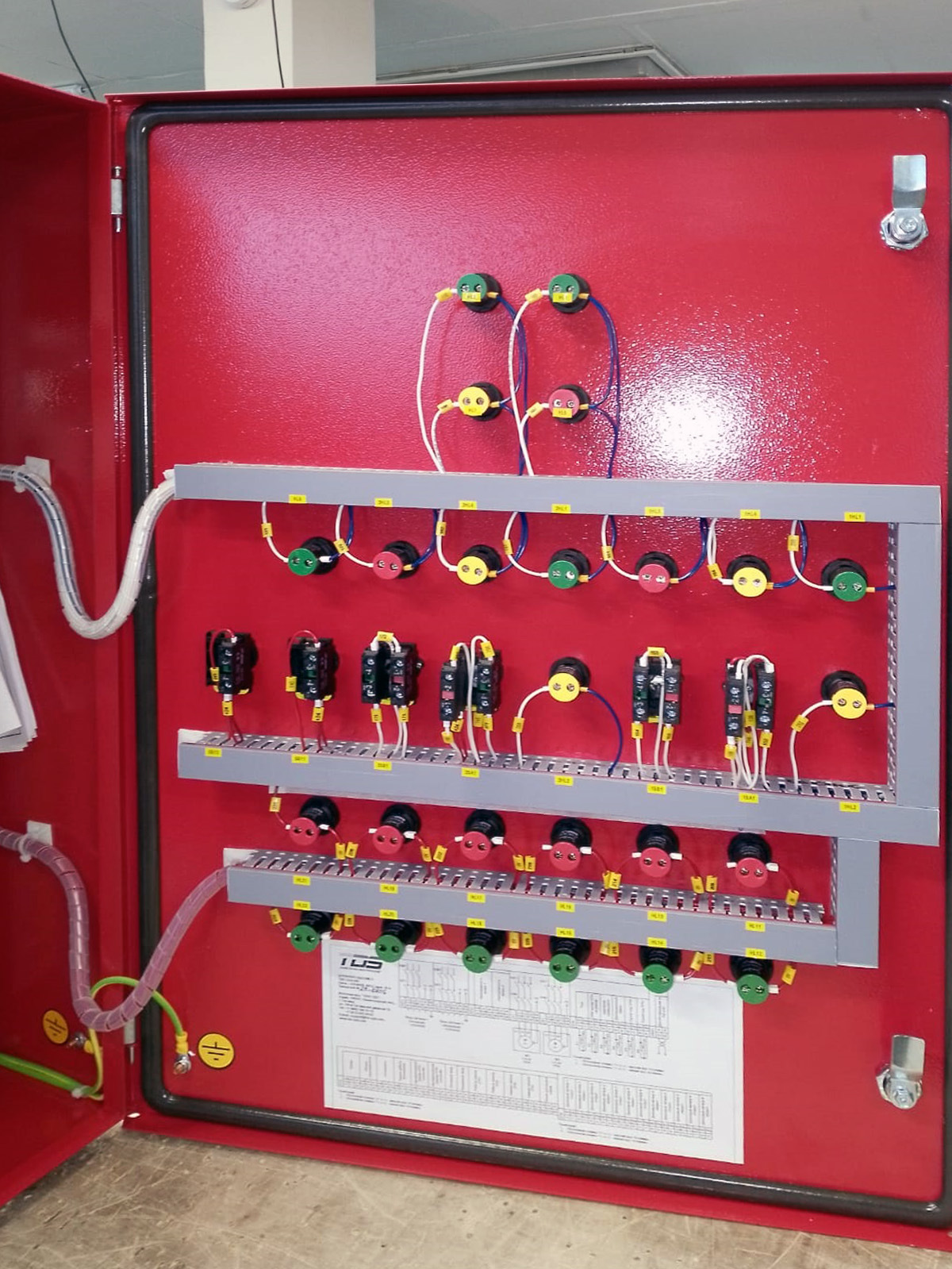

Шкаф управления пожарными насосами и затворами

Специалисты ТДС собрали по ТЗ заказчика шкаф управления пожарными насосами и затворами. ШУПН2К6П-ЛДА(GSM)-2 предназначен для круглосуточной работы в автоматическом режимае.Управление производится от подключенных к шкафу датчиков и по командам с пульта дежурного персонала.Управление приводами по локальному алгоритму контроллера шкафа.

Функционал шкафа управления пожарными насосами и затворами:

• Автоматическое управление электроприводами основного и резервного пожарного насоса.
• Контроль линий связи с электродвигателями на обрыв по ГОСТ Р 53325-2012.
• Контроль электрических цепей формирования сигналов на включение насосов.
• Контроль выхода основного пожарного насоса (ОПН) на режим.
• Автоматическое отключение ОПН в случае невыхода на режим или возникновения его неисправности и включение РПН.
• Фиксация в линиях датчиков следующих состояний: «Обрыв», «КЗ», «Замкнут», «Разомкнут».
• Контроль наличия напряжений, необходимых для работы электроприводов насосов и контроль качества электропитания.
• Формирование сигнала на автоматическое включение электроприводов запорной арматуры.
• Формирование извещений о неисправности электропитания или линии связи с электродвигателем, об отключении автоматического режима управления и о включении насосов.

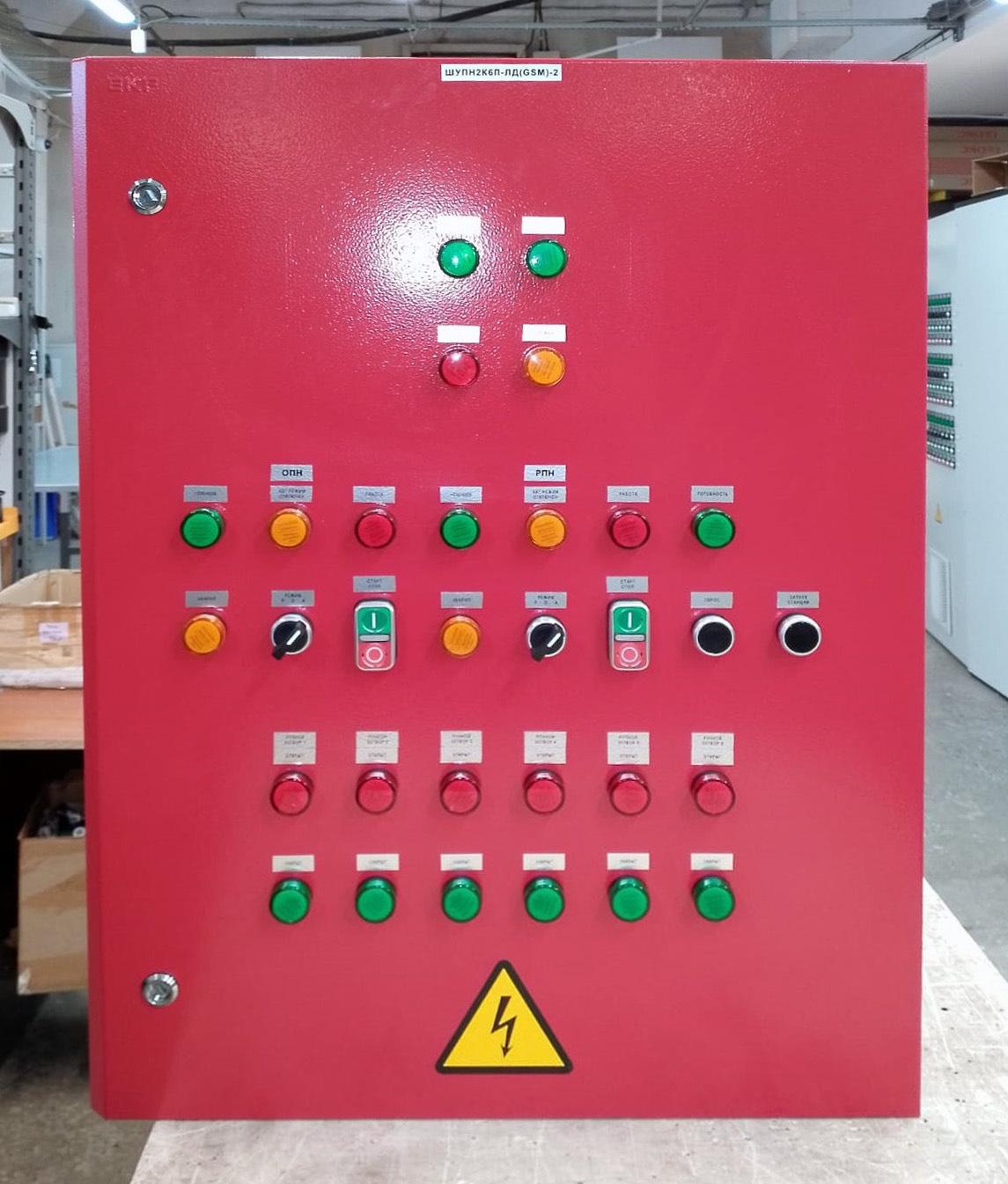

• Местное отключение и восстановление режима автоматического пуска насосов, а также пуск и останов насосов в ручном режиме.

Состояния линий датчиков фиксируются непрерывно.В качестве датчиков давления применяются электроконтактные манометры (ЭКМ).К ШУПН2К6П-ЛДА(GSM)-2 подключаются следующие линии ЭКМ "Пуск", "Выход ОПН на режим", "Давление превышено", "Дистанционный сброс", "Сухой ход ОПН", "Сухой ход РПН". Сигналы формируются размыканием контактов датчиков.

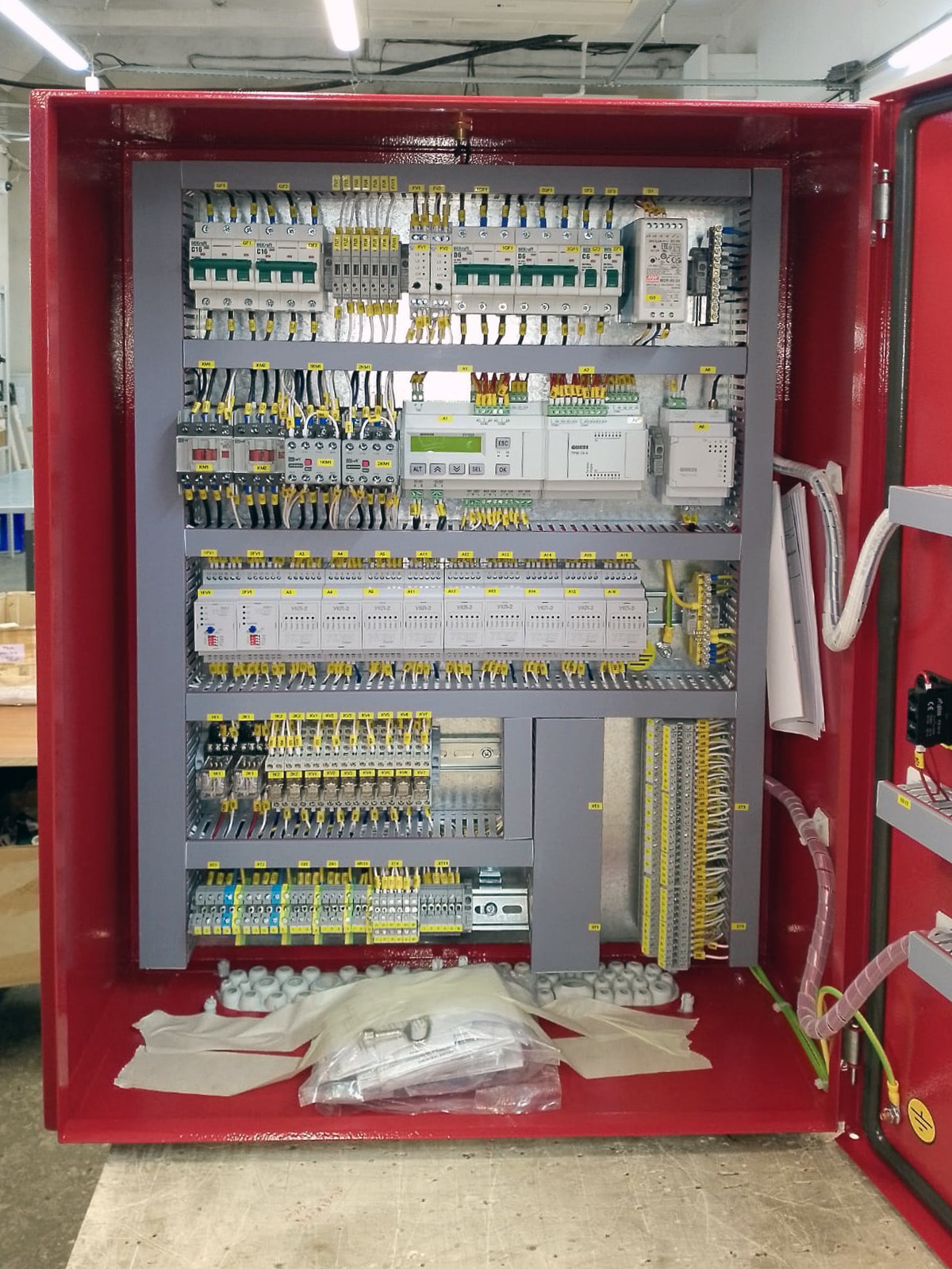

Функционально комплекс состоит из двух одинаковых схем силового управления электроприводами насосов и схемы управления задвижкой.Контроллер контролирует линии датчиков, принимает команды и сигналы, формирует извещения и выдает сигналы управления на включение электроприводов запорной арматуры и насосов. После включения электропитания, контроллер в течение около 5 секунд проводит самодиагностику, после чего проверяет цепи автоматического пуска, и, при их исправности, шкаф переходит в дежурное состояние.
