Шкаф управления повысительной насосной станцией

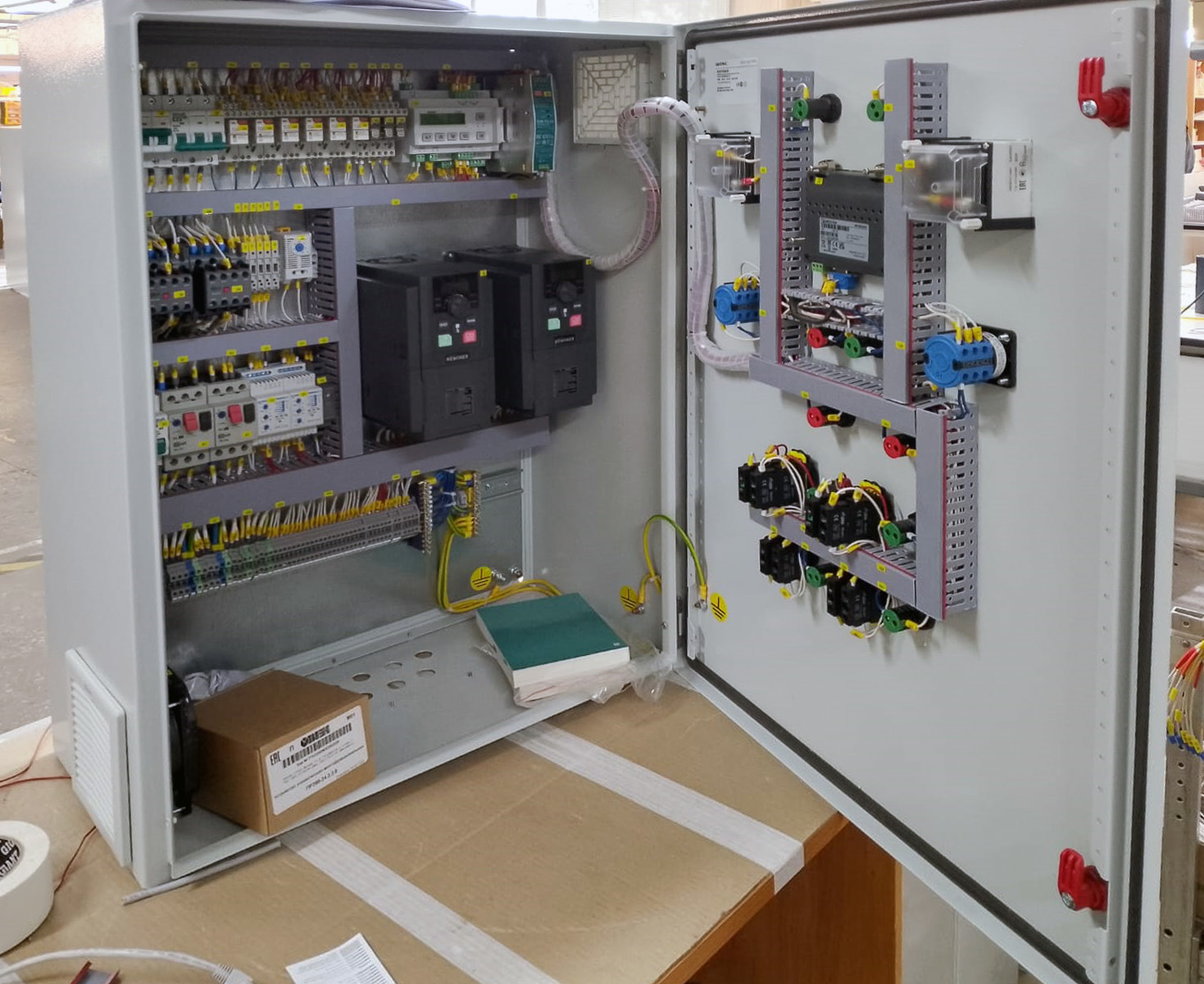

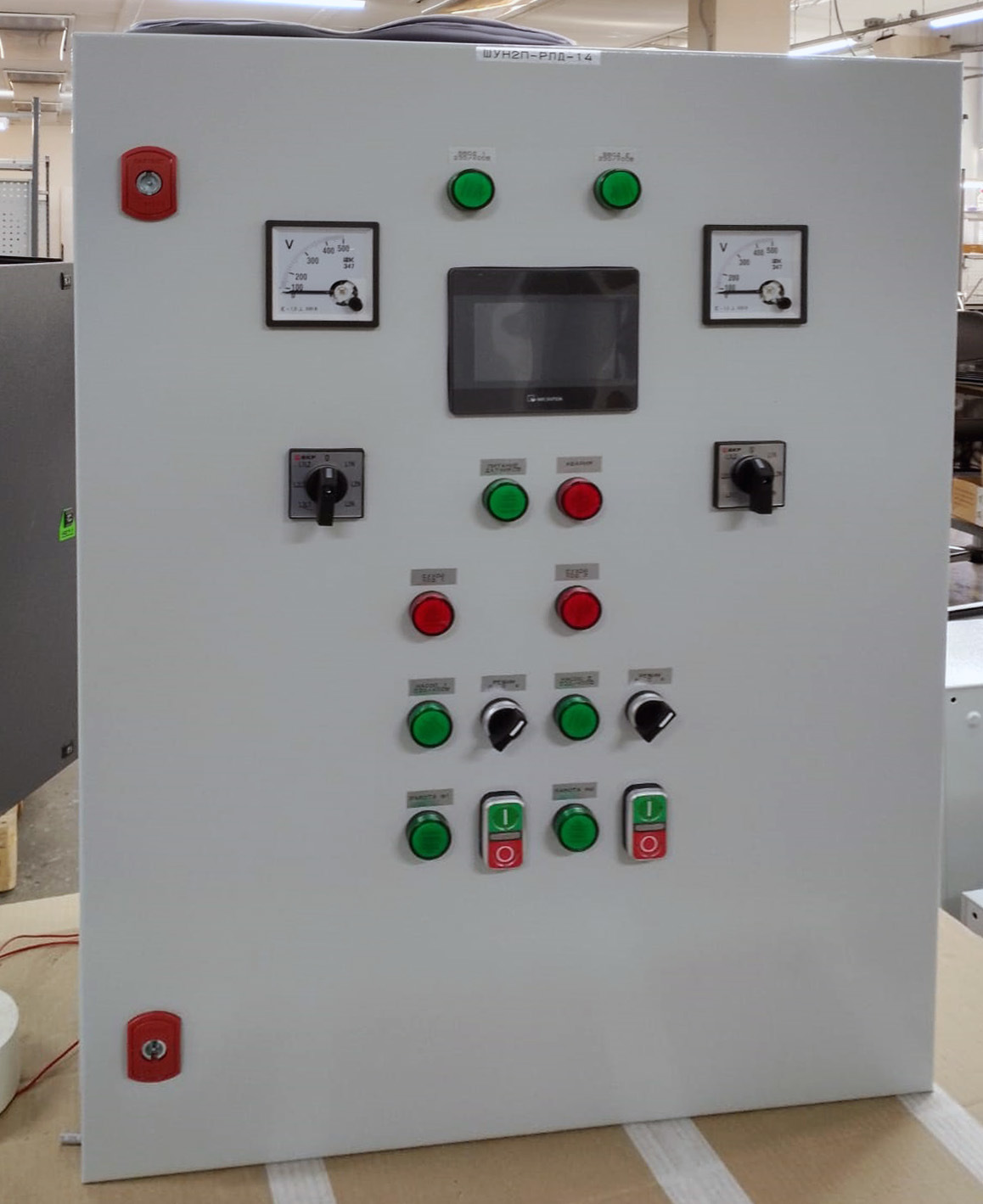

Специалситы ТДС отправили закзачику шкаф управления 2-мя повысительными насосами с ПЛК и ЧПР. ШУН2П-РЛАД-14 спроектирован по ТЗ клиента для автоматизации работы повысительной насосной станции.

Шкаф представляет собой комплексное решение для автоматизации работы двух насосных установок с частотным регулированием. Частотное регулирование обеспечивает точное поддержание заданного давления и экономичную работу насосной станции.

Безопасность системы

• Электрическая защита: применение автоматических выключателей с времятоковой характеристикой типа D позволяет избежать ложных срабатываний при высоких пусковых токах насосных агрегатов. Реализована защита от перегрузок и токов короткого замыкания.
• Изоляционная надежность: сопротивление изоляции между сетевыми выводами и контуром заземления составляет не менее 20 МОм. Класс защиты от поражения током — 0I.
• Механическая стойкость: конструкция соответствует группе исполнения М4 (устойчивость к ударам длительностью 2 мс с ускорением до 3g).

Режимы работы шкафа управления 2-мя повысительными насосами включают в себя полное управление от ПЛК по датчикам и внутренним таймерам, прямое управление пускателями в обход контроллера (используется для пусконаладки или аварийных ситуаций), управление по интерфейсу RS-485 через внешнюю систему диспетчеризации.

Функционал ШУН2П-РЛАД-14

• Поддержание давления (каскадный режим): шкаф контролирует давление в системе по сигналу от датчика 4-20 мА. При падении давления ниже порога «Уставка минус гистерезис» запускается основной насос. Если его производительности недостаточно, система автоматически вводит в работу второй (пиковый) агрегат.
• Автоматическое чередование (ротация): система ведет учет наработки каждого двигателя в минутах. При каждом новом цикле запуска контроллер выбирает насос с наименьшим количеством моточасов. Это обеспечивает равномерный износ оборудования и предотвращает закисание уплотнений при длительном простое.
• Автоматический ввод резерва (АВР): в случае выхода из строя «ведущего» насоса (срабатывание тепловой защиты, КЗ или отсутствие подтверждения пуска), шкаф мгновенно переводит нагрузку на резервный агрегат и выдает сигнал «Авария».
