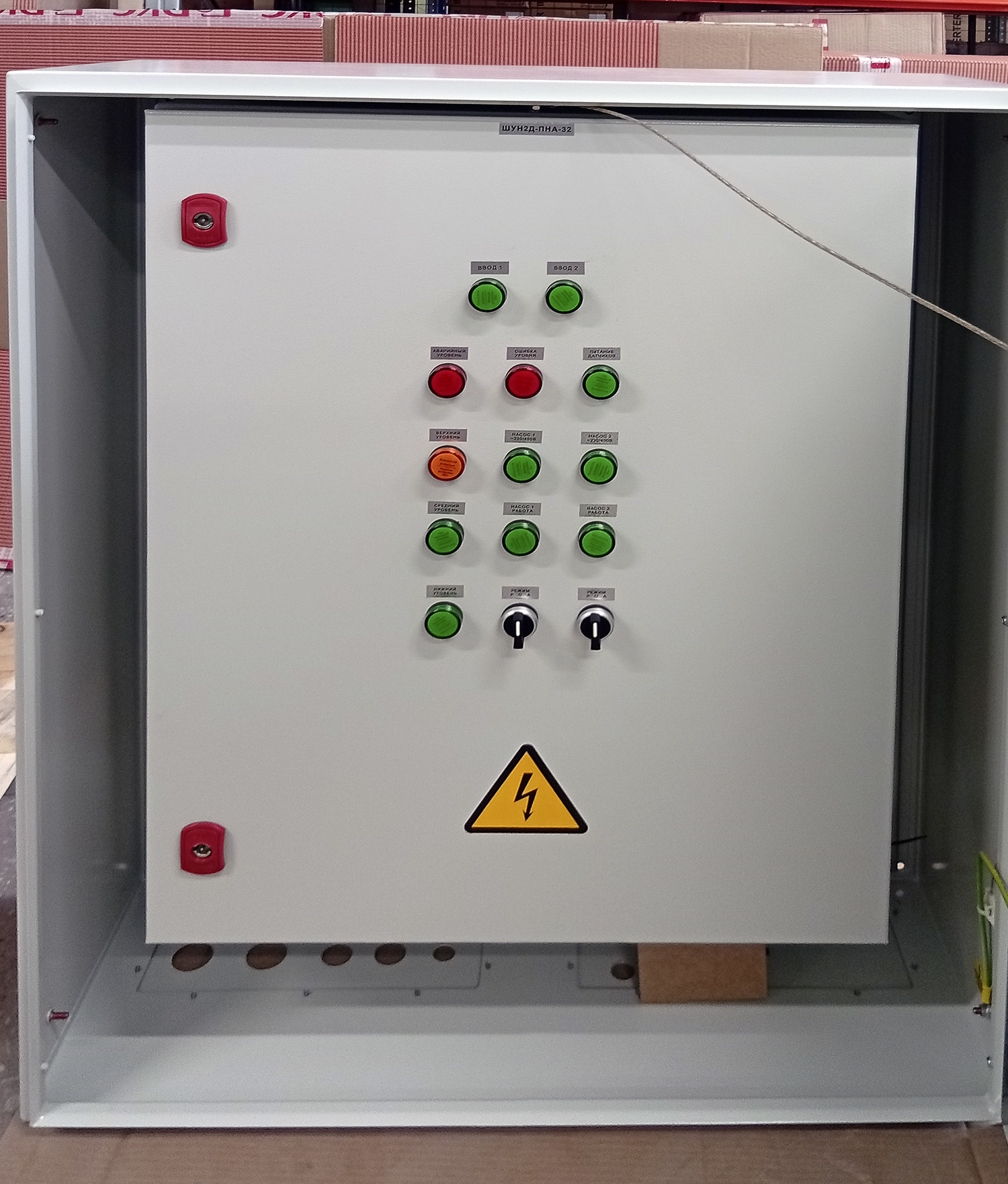

Шкаф управления насосами ШУН2Д

Шкаф управления дренажными насосами ШУН2Д-ПНА - это ключевой элемент автоматизации, обеспечивающий надежную и безопасную работу канализационной насосной станции.

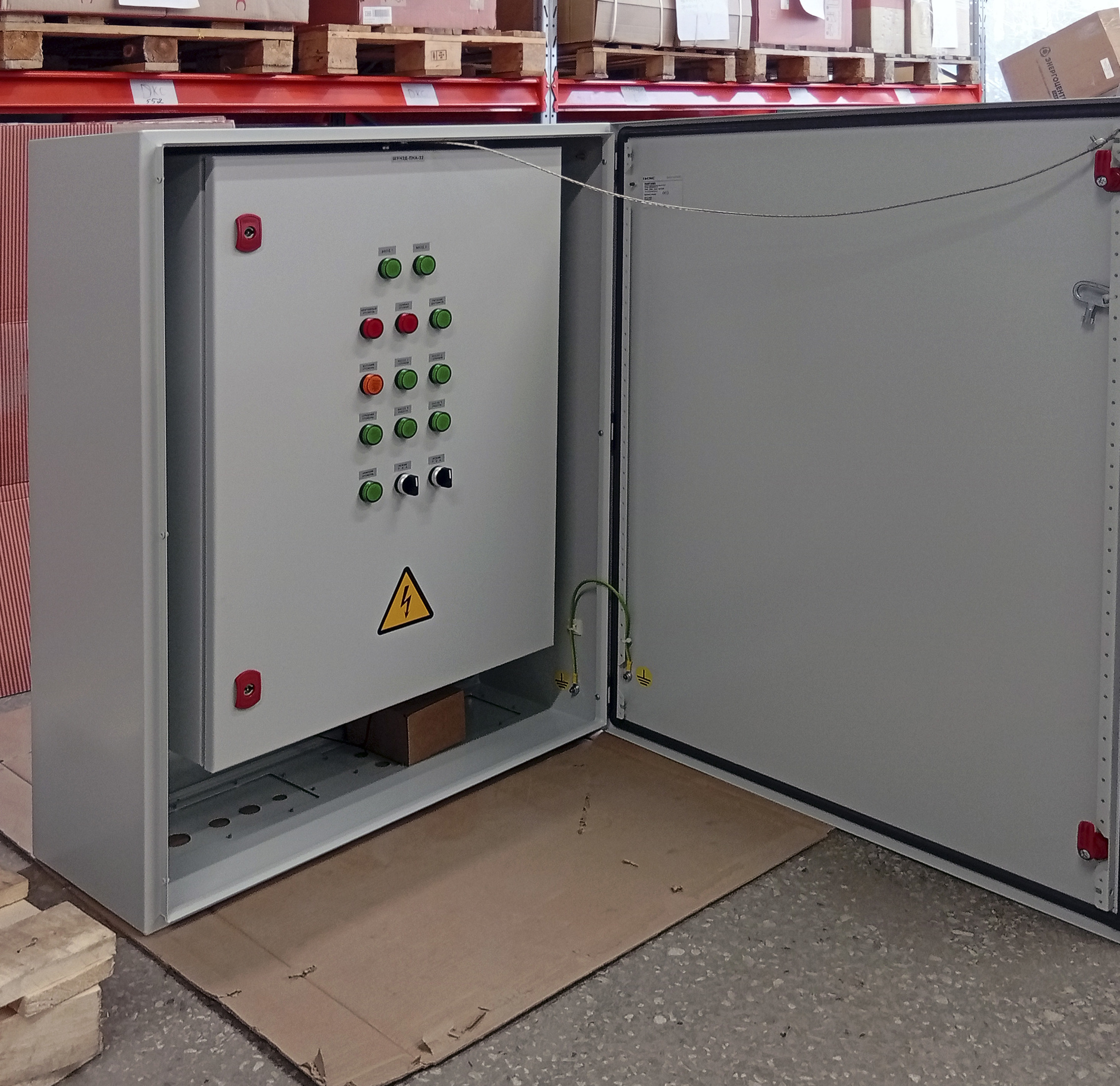

Проектирование системы автоматизации по ТЗ заказчика включало управление насосами с защиту от внешних воздействий, автоматический ввод резерва (АВР) и плавный пуск двигателей. Также шкаф управления насосами собран в двойном обогреваемом корпусе для установки вне помещения (на улице).

Особенности ШУН2Д-ПНА-80

• Предназначен для непрерывной круглосуточной работы в составе канализационных насосных станций.
• Обеспечивает автоматическое управление двумя насосами по сигналам от четырех дискретных датчиков уровня (нижний, средний, верхний, аварийный).
• Рассчитан на эксплуатацию при температурах до –30 °C.

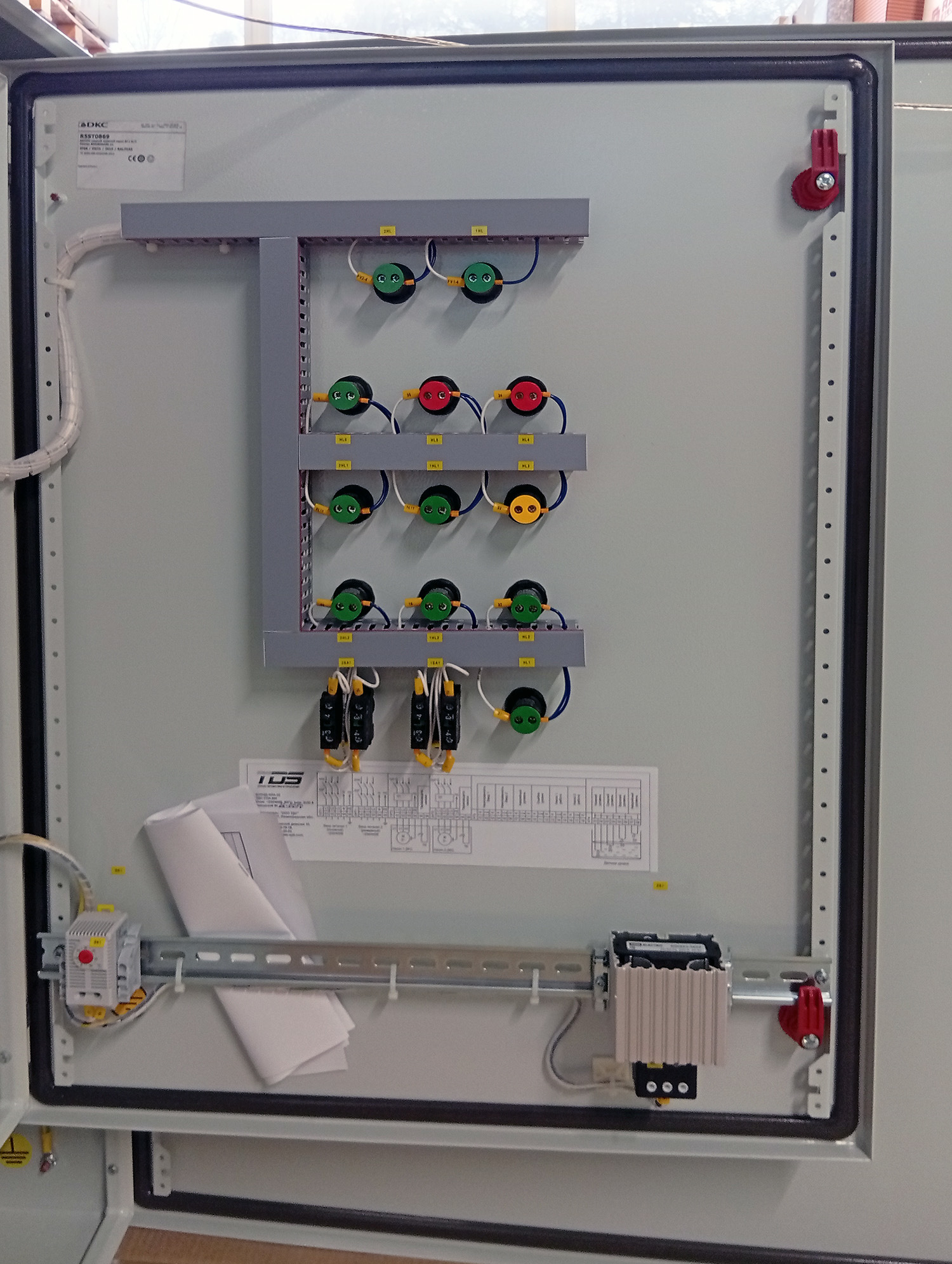

• Для предотвращения образования конденсата внутри корпуса редусмотрена система обогрева: автоматический выключатель SF2, термостат SK1 и нагреватель EK.

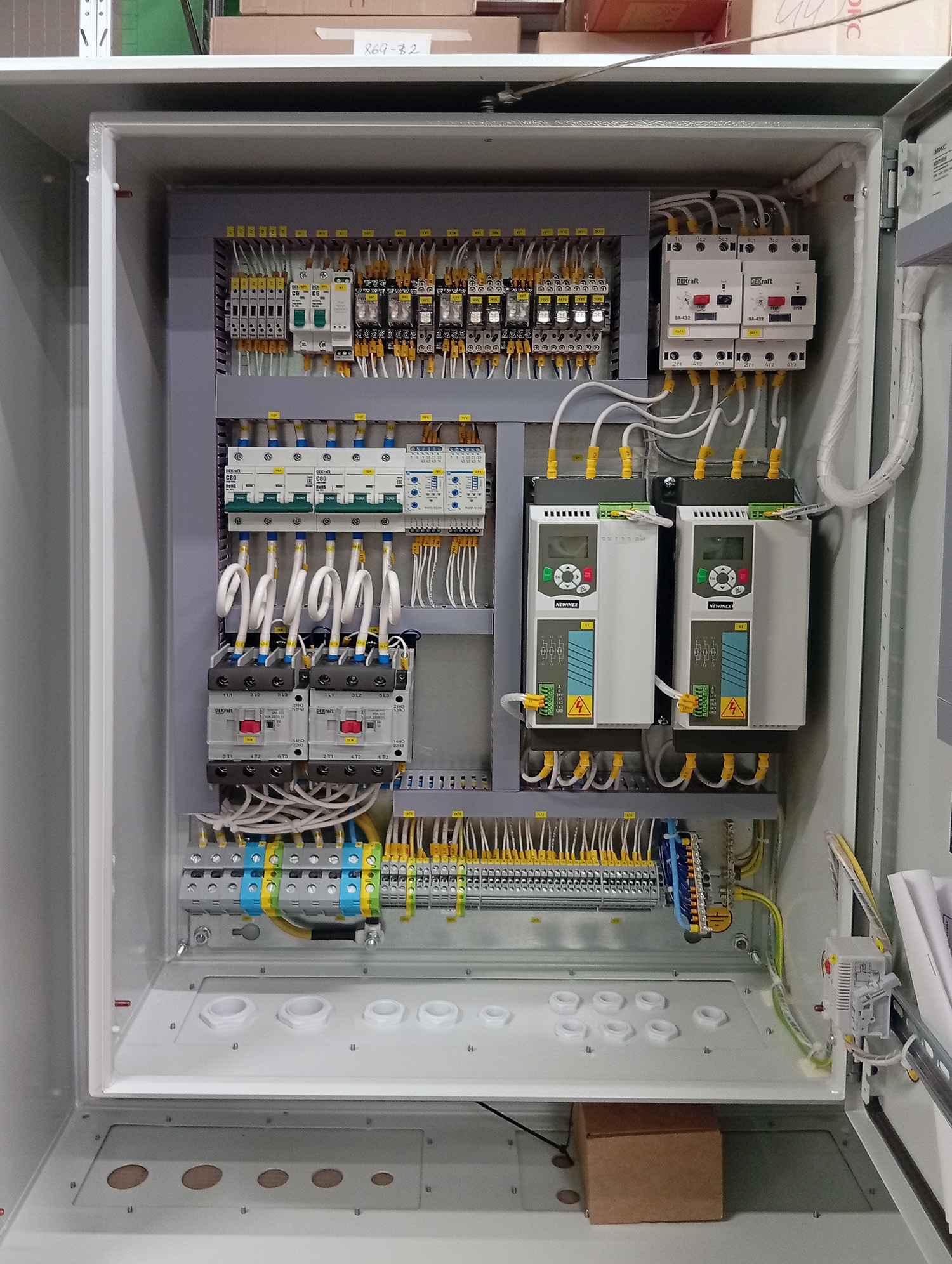

Корпус шкафа управления имеет степень защиты IP65. Станция управления дренажными насосами оснащена системой АВР, плавным пуском, а также защитой от коротких замыканий и перегрузок двигателей.

 Шкаф управления насосами - алгоритм работы

• Насосы работают поочередно: после включения шкафа управления 2 насосами, один из них назначается очередным, после откачки — включается второй, и так далее.
• При замыкании датчика среднего уровня (и замкнутом нижнем) запускается очередной насос. При замыкании верхнего уровня включаются оба насоса. При замыкании аварийного уровня — оба насоса работают до снижения уровня ниже нижнего датчика. При размыкании нижнего уровня оба насоса отключаются (защита от сухого хода). Нелогичные сочетания сигналов трактуются как неисправность («Ошибка уровня»).

ТДС - производитель шкафов автоматики для различных систем. У нас можно заказать индивидуальное проектирование, сборку и монтаж комплекса любой сложности.

Наша компания имеет собственное производство шкафов автоматики с предоставляением всех необходимых гарантий. В цехе работает специализированное оборудования для тестирования и проверки узлов.

Купить щит управления дренажными насосами с АВР, плавным пуском и обогревом можно за наличный или безналичный расчет с доставкой в любой регион.
